smantellamento

STATE ATTENTI!

L'interruttore principale commuta l'alimentazione dell'unità su tutti i poli ed è anche un interruttore di arresto di emergenza.

STATE ATTENTI!

Di norma, spegnere l'unità tramite il pulsante I/O e solo in caso di emergenza tramite l'Interruttore principale (comportamento in caso di malfunzionamenti, fare clic qui).

  1. Premere il pulsante I/O
    • Il pulsante deve essere premuto per circa 1/4 di secondo per eseguire la funzione.
    • Premendo il pulsante I/O, l'unità viene raffreddata, svuotata e depressurizzata secondo necessità
    • Sul display viene visualizzato il messaggio «Pronto per l'uso»

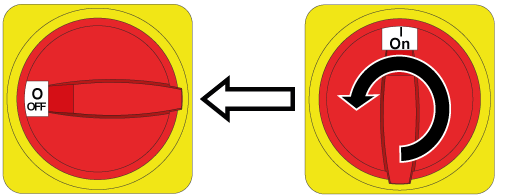

  2. Ruotare l'interruttore principale in posizione «O» (fig.).
    • Nella posizione «O», l'Interruttore principale spegne l'alimentazione dell'unità con tutti i poli

Raffreddare prima di disattivare

Ogni volta che l'unità viene spenta (tramite i pulsanti I/O, Raffreddamento, svuotamento stampo o comando a distanza), il raffreddamento viene eseguito per l'ora impostata per rimuovere l'energia residua nel riscaldamento. Questo raffreddamento a breve termine viene eseguito solo se il riscaldamento è stato effettuato un minuto prima. Ciò riduce l'aumento della temperatura all'interno dell'unità nella Linea di mandata (spiegazione dettagliata → clicca qui). Questa funzione e la durata del raffreddamento prima di disattivare lo spegnimento possono essere disattivate o regolate.

NOTA!

Kühlen è attivato di default prima dello spegnimento dell'unità e il tempo di raffreddamento successivo è di 60 secondi (possibile campo regol. 1... 200 s).

  1. Nella schermata di base, tocca il pulsante Profilo
  2. Seleziona [Profilo Utente] e impostalo su «Manutenzione».
  3. Nella schermata di base principale, tocca il tasto menu
  4. Selezionare [Impostazioni] > [Varie] > [Tempo Di Postraffreddamento]
  5. Impostare il parametro sul valore desiderato
  6. Disattivare la funzione con il cursore

depressurizzazione prima di disattivare

L'unità funziona con pressione positiva in un circuito di sistema chiuso. Dopo aver disattivato, la pressione viene sempre mantenuta. Il limitatore di pressione prima di disattivare previene la fuoriuscita di acqua sgradevoli quando si aprono i collegamenti idraulici.

NOTA!

La depressurizzazione prima di disattivare è attivata per impostazione predefinita.

  1. Nella schermata di base, tocca il pulsante Profilo
  2. Seleziona [Profilo Utente] e impostalo su «Manutenzione».
  3. Nella schermata di base principale, tocca il tasto menu
  4. Seleziona [Impostazione] > [Varie] > [Depressurizzazione quando l'unità è OFF]
  5. Disattivare la funzione con il cursore.

Particolarità: unità con pompe a ruota radiali (6P/6R) senza dotazione a richiesta ZG e senza ZN

Per le unità con pompe a ruota radiali (6P/6R), non è possibile ridurre la pressione invertendo la pompa. Opzionale, la riduzione della pressione può essere implementata con apparecchiature ZN o ZG aggiuntive.

STATE ATTENTI! — Rischio di lesioni dovuto all'energia idraulica!

Senza lo svuotamento dello stampo con aria compressa (dotazione aggiuntiva ZG) o limitatore di pressione (dotazione aggiuntiva ZN), una pressione eccessiva rimane nel circuito dopo il raffreddamento e il disattivazione. Quando si aprono i collegamenti tra l'Unità di termoregolazione e il circuito di trasferimento del calore, l'acqua potrebbe fuoriuscire. Ecco perché:

  • Far eseguire solo lavori sull'Idraulica da personale specializzato.
  • Se necessario, depressurizzare l'unità e il circuito di trasferimento del calore.

Procedura di rilascio della pressione

  1. Raffreddare e spegnere l'Unità di termoregolazione
  2. Rilasciare lentamente la vite del tappo sulla connessione di scarico (G) per evitare spiacevoli spruzzi di liquido fino a quando l'unità non sarà depressurizzato
  3. Il manometro di visualizzazione della pressione sul dispositivo o la pressione del sistema sul display del dispositivo deve mostrare 0,0 bar ±0,1
  4. Serrare nuovamente la vite del tappo in corrispondenza della connessione, scarico (G)
