Il circuito esterno, collegato all'unità tramite le linee di mandata e ritorno, deve essere svuotato prima dell'apertura (ad esempio per cambiare lo stampo di iniezione). Lo scopo della funzione di «scarico dello stampo» è garantire che all'apertura del circuito esterno fuoriesca la minor quantità possibile di mezzo di trasferimento del calore. L'efficienza dello svuotamento dello stampo è determinata essenzialmente dalla geometria del circuito esterno collegato (fori ciechi, connessioni parallele, diverse sezioni trasversali della linea, valvole). A seconda del design dell'unità, sono disponibili diverse opzioni di svuotamento dello stampo:

NOTA!

  • Lo svuotamento dello stampo viene eseguito solo se tutte le temperature (Forwarding, Rewind e, se disponibile, Esternamente) sono inferiori all'impostazione dei Parametri [Temperatura di Svuotamento dello stampo] e [Temperatura di raffreddamento di sicurezza]. L'impostazione predefinita è 70 °C.
  • Prima di aprire i collegamenti idraulici tra l'Unità di termoregolazione e il circuito di trasferimento del calore esterno, la pressione del sistema deve essere 0 bar ±0,3.

La procedura per l'attivazione e l'impostazione della durata si applica a tutte le varianti.

accendere lo svuotamento dello stampo

  1. Premere il pulsante funzione nella schermata di base
    → Il pulsante deve essere tenuto premuto per Zeit. ¼ s per eseguire la funzione.

O

  1. Nella schermata di base principale, tocca il tasto menu
  2. Selezionare [Funzioni] > [Scarico dello Stampo]
  3. Accendere la funzione con il cursore

Imposta la durata dello svuotamento dello stampo

Se necessario, impostare il tempo di svuotamento desiderato prima che si accenda il processo di svuotamento dello svuotamento dello stampo.

  1. Nella schermata di base principale, tocca il tasto menu
  2. Seleziona [Impostazioni] > [Varie] > [Tempo di svuotamento dello stampo]
  3. Impostare il parametro sul valore desiderato

svuotamento stampo con inversione della pompa (standard con pompa 4T/4S)

Prerequisito

  • Thermo-6 con pompa a ruota periferica (4T/4S)

Come funziona

Di serie (senza apparecchiature ZG/ZN aggiuntive), la pompa 4T/4S inverte la direzione della pompa. L'acqua viene aspirata dal circuito esterno invertendo la direzione della pompa. Aspirando l'aria dall'atmosfera nel circuito di trasferimento del calore, viene svuotato e depressurizzato. L'unità si spegne quindi.

L'acqua viene scaricata tramite l'uscita dell'acqua di raffreddamento o l'uscita dell'acqua del sistema, a seconda dell'impostazione. Per ulteriori informazioni in merito, fare clic qui.

svuotamento dello stampo e riduzione della pressione (ZN con pompa 6P/6R)

Prerequisito

  • Thermo-6 con pompa a ruota radiale (6P/6R)
  • ZN dotazione a richiesta

Nelle unità con pompa a ruota radiale (6P/6R), lo svuotamento dello stampo e la riduzione della pressione non possono essere eseguiti invertendo la direzione della pompa. Invece, l'apparecchiatura ZN aggiuntiva utilizza una valvola di intercettazione nella Linea di mandata. L'equipaggiamento aggiuntivo ZN è disponibile solo per le unità con pompa a ruota radiale (6P/6R) e non può essere combinato con l'attrezzatura aggiuntiva ZG.

Come funziona

Con l'attrezzatura ZN aggiuntiva, la valvola di intercettazione nella Linea di mandata (Highway M9) viene chiusa durante lo svuotamento dello stampo e la Pompa viene accesa. L'aria viene aspirata dall'atmosfera, facendo sì che il circuito di trasferimento del calore venga svuotato e depressurizzato. L'unità si spegne quindi.

La valvola di intercettazione chiusa nella Linea di mandata (Highway M9) assicura che l'acqua venga spinta nell'uscita dell'acqua di raffreddamento O nell'uscita dell'acqua del sistema, a seconda dell'impostazione. Per ulteriori informazioni in merito, fare clic qui.

Svuotamento dello stampo con aria compressa (ZG)

Prerequisito

  • Dotazione a richiesta ZG

Come funziona

Con la dotazione a richiesta ZG, lo scarico del circuito esterno avviene mediante aria compressa. L'acqua viene espulsa utilizzando aria compressa collegata e senza pressione. A seconda dell'impostazione, la miscela acqua/aria viene immessa nell'uscita dell'acqua di raffreddamento, nell'uscita dell'acqua del sistema o nell'uscita dell'aria compressa. L'unità si spegne quindi.

NOTA!

  • La Pompa non è in funzione durante lo svuotamento dello stampo.
  • Per uno scarico efficiente, collegare un serbatoio di dimensioni sufficienti o uno scarico dell'acqua depressurizzato all'uscita dell'aria compressa (AIR OUT).
  • Durante lo scarico dell'acqua, la riduzione della pressione può causare perdite d'acqua dall'uscita dell'aria compressa (AIR OUT), in particolare se c'è un'elevata contropressione nell'uscita dell'acqua.
  • Lo svuotamento con aria compressa può essere avviato dalla modalità operativa «Pronto per l'uso», purché tutte le temperature (Linea di mandata, Riavvolgimento e, se disponibile, Esternamente) siano inferiori all'impostazione del parametro [Temperatura di svuotamento dello stampo].

Uscita dello svuotamento

La miscela acqua/aria viene immessa nell'uscita dell'acqua di raffreddamento/sistema o nell'uscita aria compressa (AIR OUT).

Thermo-6 con pompa a ruota periferica (4T/4S)

In alternativa allo svuotamento standard nell'uscita dell'acqua di raffreddamento, lo svuotamento può essere commutato sull'uscita dell'aria compressa utilizzando un'impostazione dei parametri software.

ScaricoLa miscela acqua/aria viene immessa nell'uscita dell'acqua di raffreddamento o nell'uscita dell'acqua del sistema (impostazione standard)
SerbatoioLa miscela acqua-aria viene immessa nell'Uscita aria compressa (AIR OUT).
  1. Nella schermata di base principale, tocca il tasto menu
  2. Seleziona [Impostazione] > [Varie] > [Scarico Dello Stampo con aria compressa]
  3. Impostare il parametro sul valore desiderato

Thermo-6 con pompa a ruota radiale (6P/6R)

In alternativa allo svuotamento standard nell'uscita dell'acqua di raffreddamento, lo svuotamento può essere commutato sull'uscita dell'aria compressa mediante regolazione meccanica.

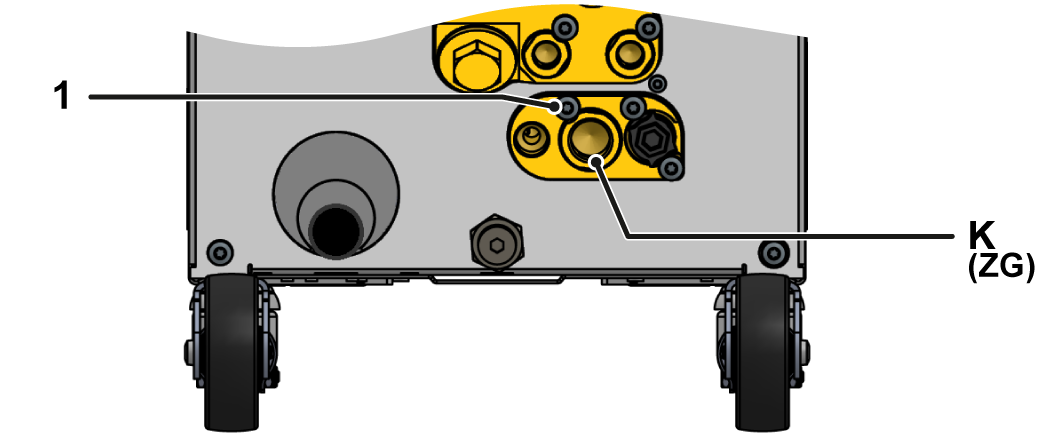

  1. Rimuovere la vite Torx ① con un cacciavite Torx.
  2. Inserire il cacciavite a fessura nella scanalatura del perno girevole Ⓚ e spingerlo verso l'esterno.
  3. Rimontare il pin reversibile Ⓚ con la connessione filettata visibile all'esterno.
  4. Stringere nuovamente la vite Torx ① con un cacciavite Torx (prestare attenzione alla tacca sulla perno girevole).
