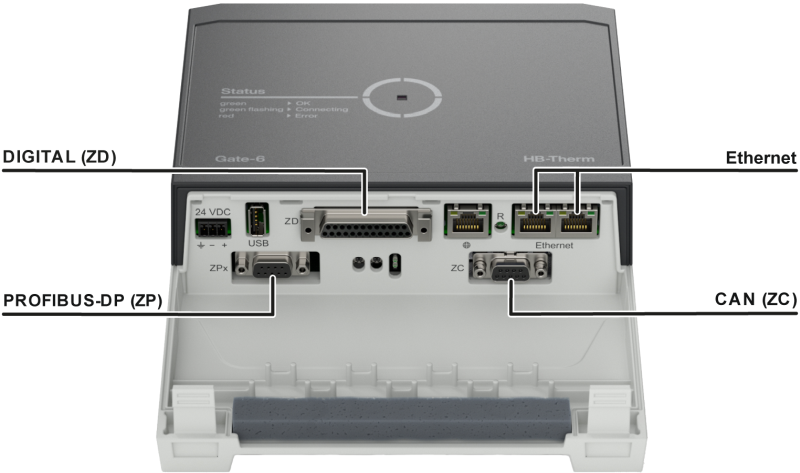

Interfacce Gate-6

Ethernet

Con le unità di controllo della temperatura Thermo-6, i dati vengono scambiati con il controller della macchina tramite il server di interfaccia. Gate-6

• L'interfaccia Ethernet OPC UA (EUROMAP 82.1 Release 1.01 / OPC 40082-1) viene utilizzata per le unità di controllo della temperatura connessione Thermo-6

• Connessione Gate-6: Interruttore con 2 prese RJ-45

• I cavi Ethernet disponibili in commercio sono disponibili presso i rivenditori specializzati

NOTA!

Usa cavi schermati di categoria 5 o superiore per tutte le connessioni Ethernet.

Interfaccia DIGITAL (ZD)

I dati vengono scambiati tra il controllo macchina e l'unità di termoregolazione Thermo-6 tramite il server di interfaccia. Gate-6

• 20 mA, RS-232 interfaccia dati seriale o RS-422/485

• Connessione Gate-6: 1 presa Sub-D a 25 pin

• L'interfaccia via cavo ZD è disponibile presso il vostro rappresentante HB-Therm (→ www.hb-therm.com)

Layout dei pin del cavo

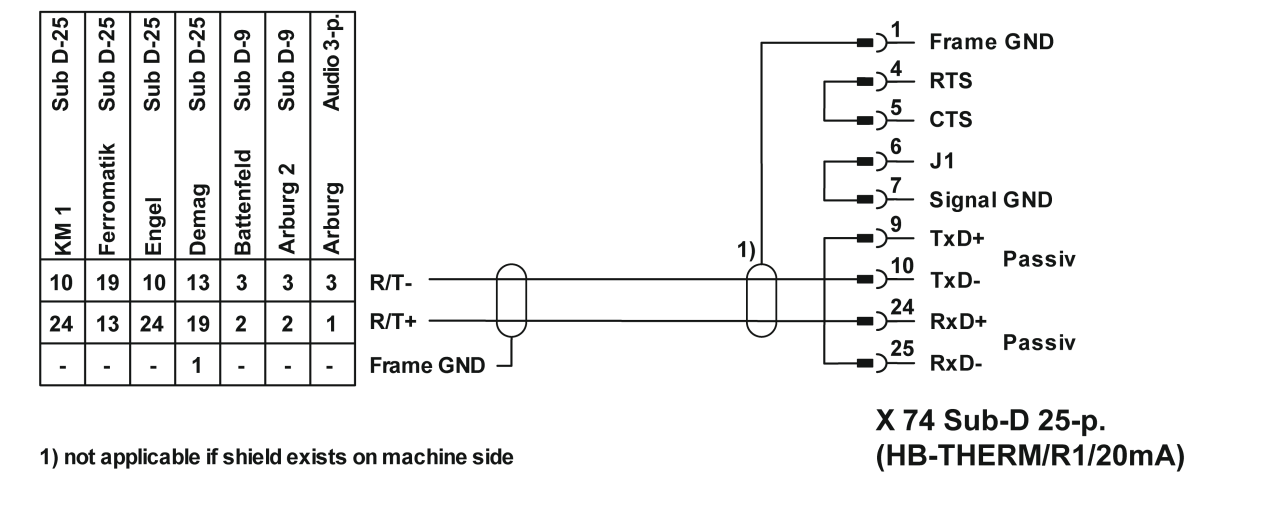

20 mA (current loop)

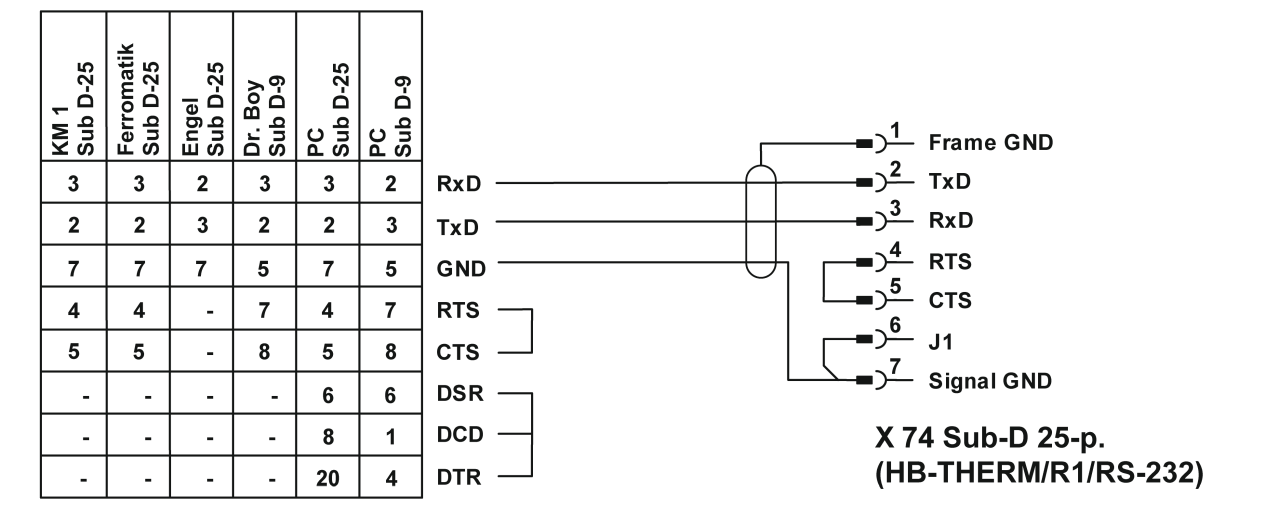

RS-232

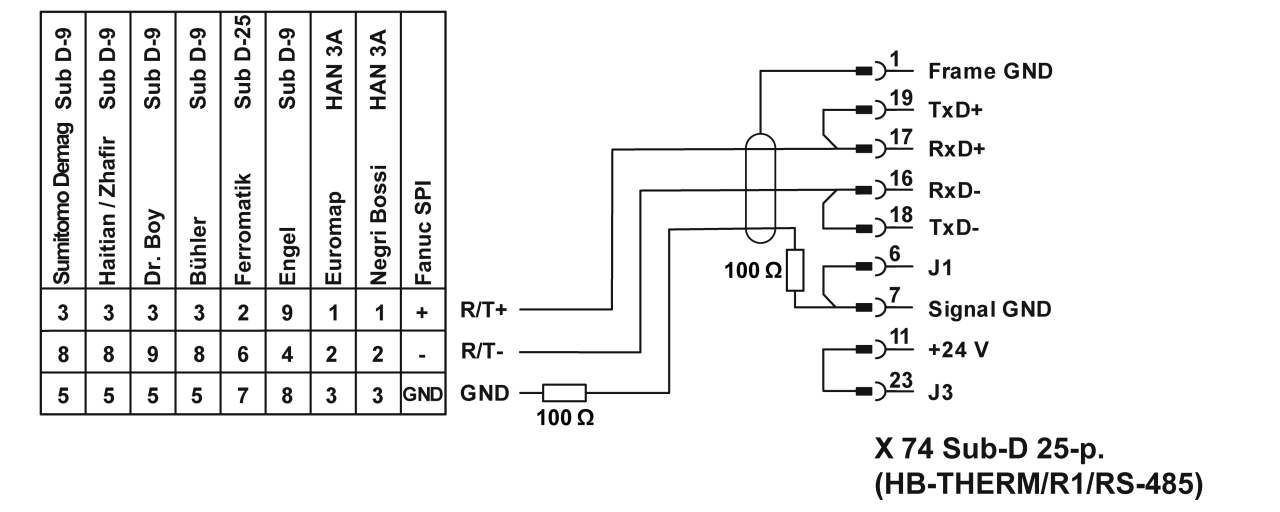

RS-485

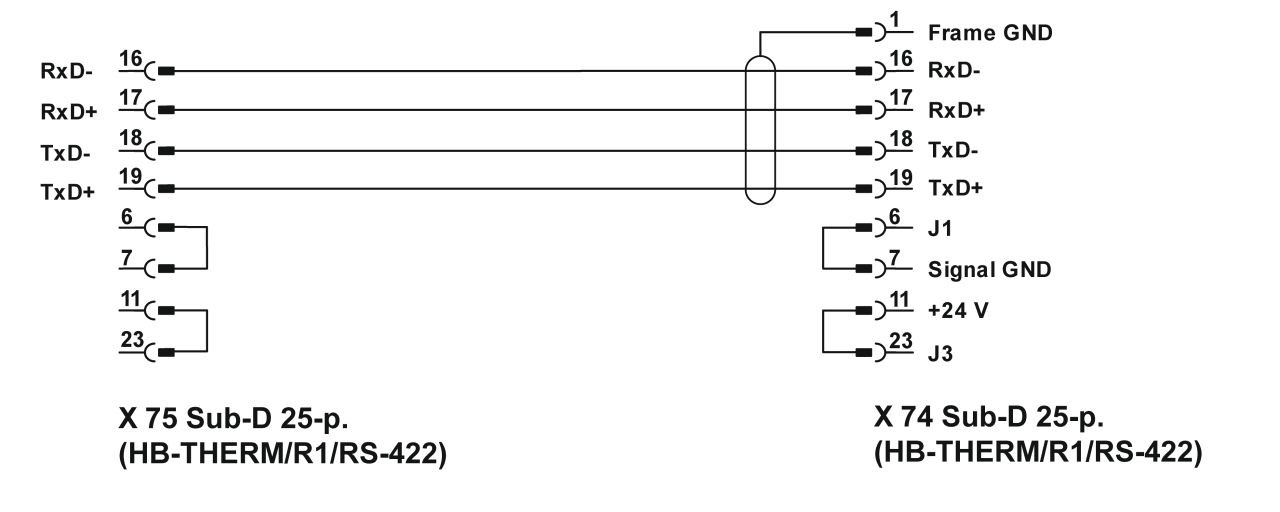

RS-422 (cavo di collegamento)

Interfaccia CAN (ZC)

I dati vengono scambiati tra il controllo macchina e l'unità di termoregolazione Thermo-6 tramite il server di interfaccia. Gate-6

• CAN-BUS interfaccia dati seriale e CANopen
• Connessione Gate-6: 1 connettore Sub-D a 9 pin (femmina)
• L'interfaccia via cavo ZD è disponibile presso il vostro rappresentante HB-Therm (→ www.hb-therm.com)

Layout dei pin del cavo

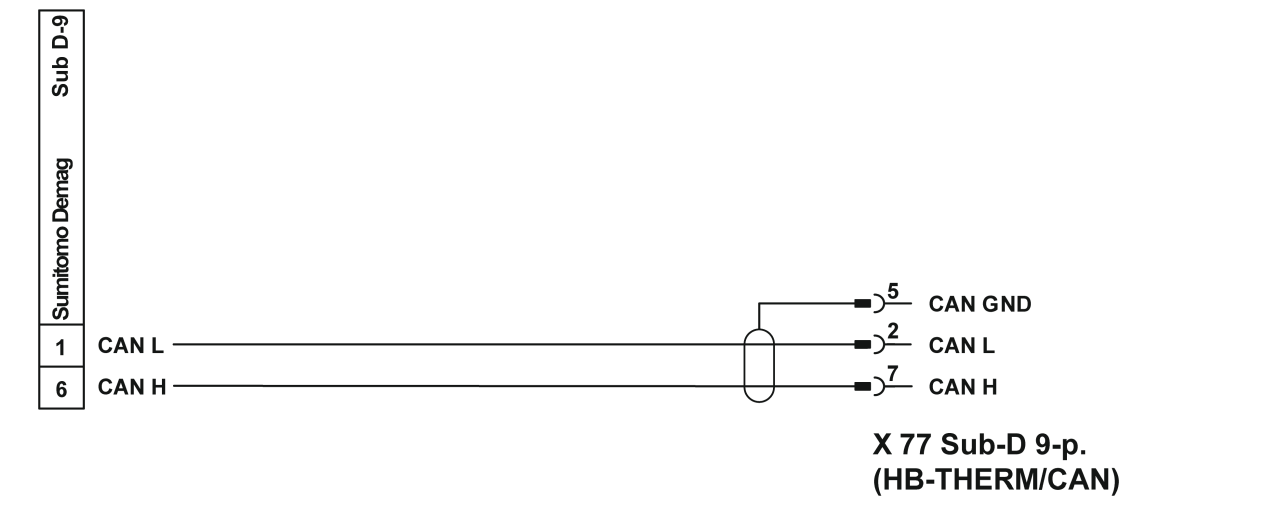

Adattatore (solo per macchine Demag, T22590O/ID)

• Dispositivo DEMAG 1 con indirizzo 13
• Unità Netstal 1 con indirizzo 31
