目的

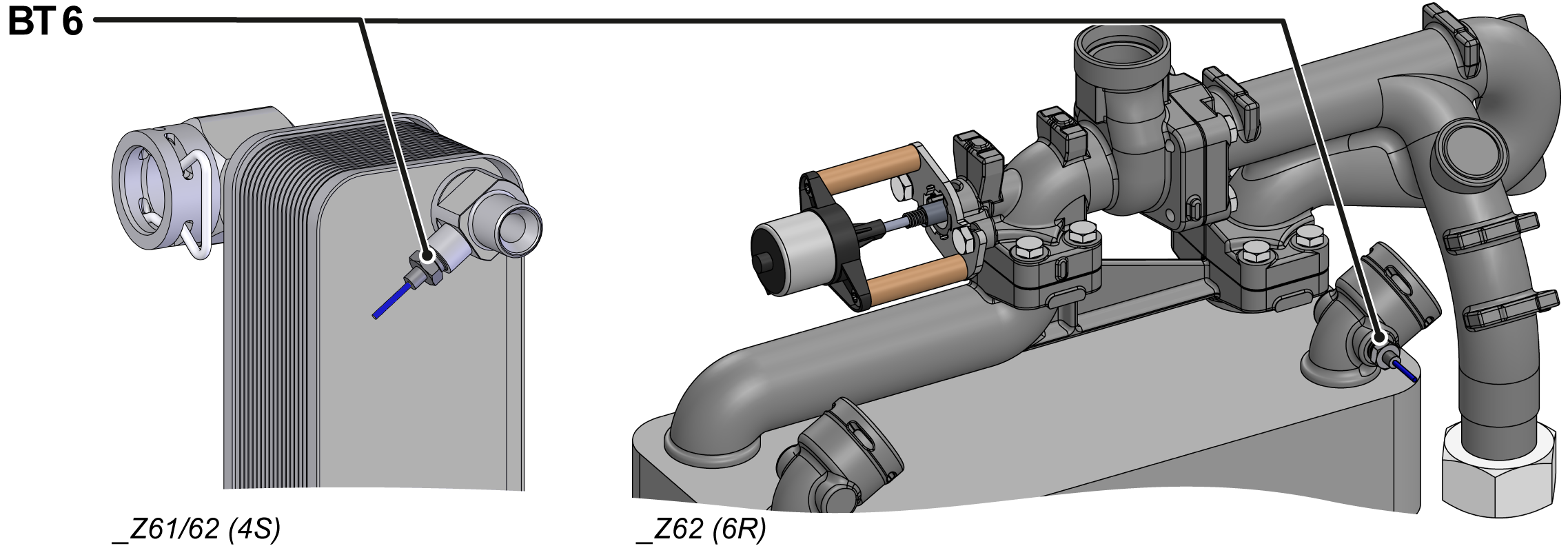

温度センサーの交換 (BT 6)

資格

専門職員

素材

Pos.説明24226T29380 ロード
01

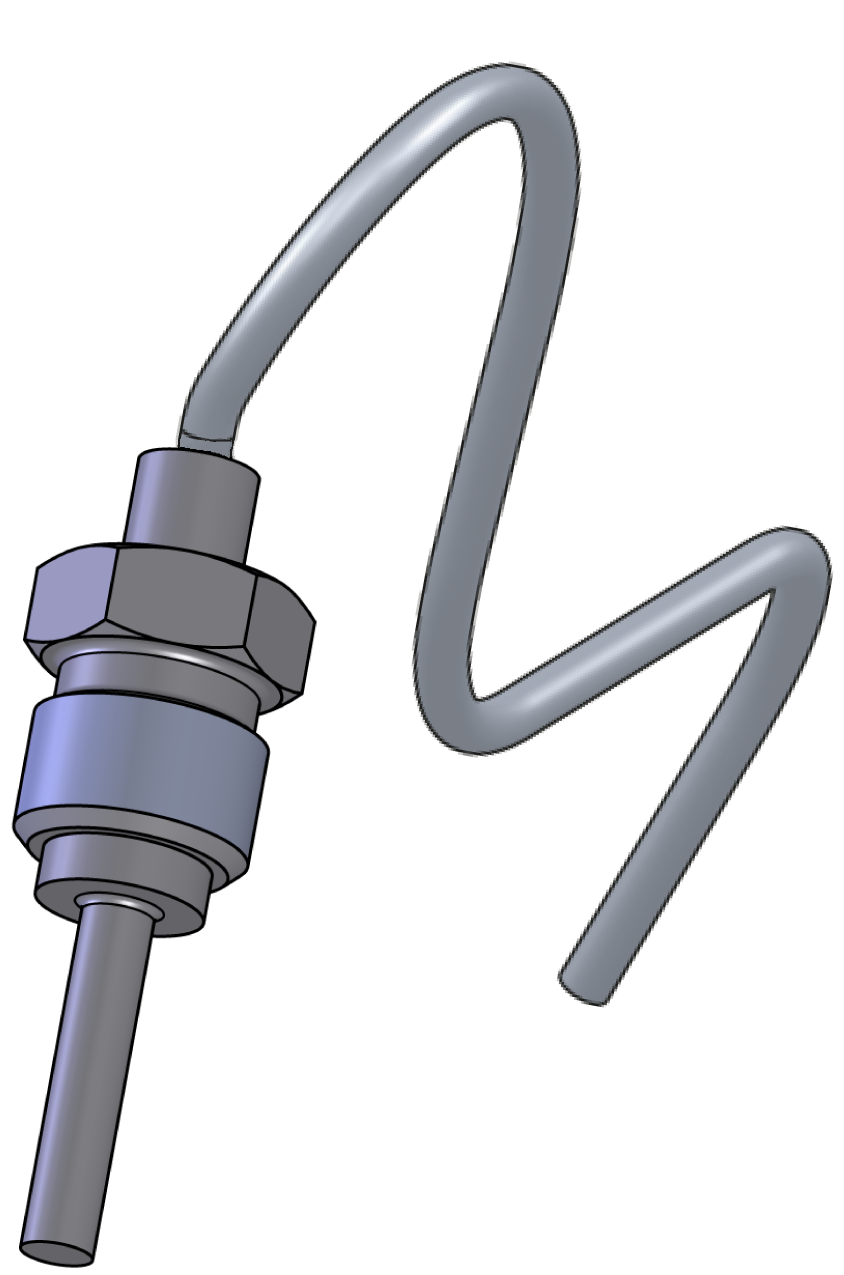

温度センサー Pt 1000, 1,15 m

1-
01

温度センサー Pt 1000, 1,3 m

-1

必要な資料

  • トルクススクリュードライバーsize 20
  • オープンエンドレンチ、size 10

手順

注意!

ディバイス操作するには、安全上の注意事項とクイックガイドに関する知識が必要です。 その理由は次のとおりです。

作業を開始する前に、安全上の注意事項とクイックガイドをよくお読みください。 安全な作業の基本要件は、すべての安全指示を遵守し、人身傷害や物的損害を伴う事故を防ぐための資格のある専門職員による慎重な行動です。

冷却 /ドレイン

  • 基本画面で、機能ボタン () をタップします。
  • 基本画面で、機能ボタン () をタップします。
    • スイッチを切る前に、ディバイスは冷却して金型を空にします。

圧力を確認してスイッチを切る

  • [表示] > [実績値] > [システム供給圧] を選択します。
    • システム圧力は0.0（±0.1）bar 表示する必要があります。
  • 圧力計に表示される圧力は0.0（+0.3）bar でなければなりません。

  • メインスイッチ (QS 1) のスイッチを切り、電源プラグを抜きます。

カバーを外して前面を開ける

  • デバイスからカバーを取り外します (→オープンディバイス)。
  • 前面扉を開き、2 本のトルクスネジを緩めて前面を完全に折りたたみます。

スペアパーツを交換してください

  • GIF-61ディバイスボードから温度センサーケーブルを取り外し、ケーブルタイを取り外してケーブルを完全に取り外します。
    • BT 6 → X36.1 (GIF-61)
  • 温度センサーを取り外し、取り外します。

注意!

ネジ接続、特にステンレス鋼/ステンレス鋼または鋼/ステンレス鋼の組み合わせは、高温で長時間操作すると詰まったまたは、詰まったりする傾向があります。 その理由は次のとおりです。

  • 適切な潤滑剤を使用してください。

  • 古い温度センサーから新しい温度センサーにケーブルレタリングを転送します。
  • 新しい温度センサーを取り付けて締めます。
  • 温度センサーからのケーブルをGIF-61ディバイスボードに配線して接続します。
    • BT 6 → X36.1 (GIF-61)
  • 取り外したケーブルタイを再度取り付けるまたは、新しいものと交換します。

気密性と機能チェック

  • 前面を折りたたみ、2 本のトルクスネジを固定します。
  • 電源プラグを接続し、メインスイッチ（QS 1）スイッチオン。
  • I/Oボタン（）を使用してディバイススイッチオン、ディバイス気密性と機能を確認します。

温度測定キャリブレーション

注意-誤ったキャリブレーション危険があります！

キャリブレーションが正しくないと、ディバイス誤動作する可能性があります。 そのため、キャリブレーションを確認してください

オフ、カバーを取り付ける

  • I/O ボタン () を使用して装置をオフにするります。
    • ディバイス電源が切れ、必要に応じて冷却され、圧力がかかりません。
  • メインスイッチ (QS 1) をオフにします。
  • ディバイスからカバーを再度取り付けます (→オープンディバイス)。
