T25305-X: 圧力センサー

目的

圧力センサーの交換 (BP 1, BP 2, BP 3)

資格

専門職員

素材

必要な資料

• トルクススクリュードライバーsize 20
• ケーブルタイ

手順

冷却 /ドレイン

• 基本画面で、機能ボタン () をタップします。
• 基本画面で、機能ボタン () をタップします。
  • スイッチを切る前に、ディバイスは冷却して金型を空にします。

圧力を確認してスイッチを切る

• [表示] > [実績値] > [システム供給圧] を選択します。
  • システム圧力は0.0（±0.1）bar 表示する必要があります。
• 圧力計に表示される圧力は0.0（+0.3）bar でなければなりません。

• メインスイッチ (QS 1) のスイッチを切り、電源プラグを抜きます。

カバーを外して前面を開ける

• デバイスからカバーを取り外します (→オープンディバイス)。
• 前面扉を開き、2 本のトルクスネジを緩めて前面を完全に折りたたみます。

スペアパーツを交換してください

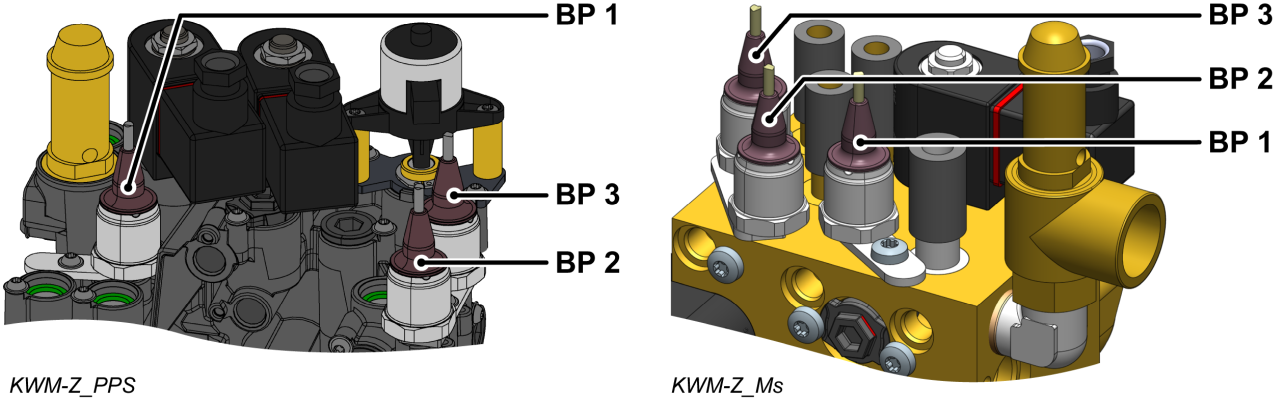

• GIF-61ディバイスボードの圧力センサーケーブル (BP_1、BP_2、BP_3) を取り外し、ケーブルを完全に取り外します。

• • BP 1 → X31.1 (GIF-61)
  • BP 2 → X31.2 (GIF-61)
  • BP 3 → X31.3 (GIF-61)

• Torx ネジを外し、マウンティングプレートを取り外します。
• 圧力センサーを取り外します。
• 必要に応じて新しいOリング (T28662) を使用してください。 それ以外の場合は、以前のOリングを使用してください。
  • シール面が清潔で、ゴミがないことを確認してください。
• 新しい圧力センサーとブラケットを取り付け、取り付けネジで固定します。
  • プラスチック製冷却水モジュール（PPS）の場合は、ネジを2 Nmで締めてください。この値を超えないようにしてください。
• 圧力センサー (BP_1、BP_2、BP_3) からのケーブルをGIF-61ディバイスボードに配線して接続します。

• • BP 1 → X31.1 (GIF-61)
  • BP 2 → X31.2 (GIF-61)
  • BP 3 → X31.3 (GIF-61)

• 取り外した結束バンドを再度取り付けるまたは、新しいものと交換してください。
• 前面を折りたたみ、2 本のトルクスネジを固定します。

キャリブレーションを確認

注意-誤ったキャリブレーション危険があります！

キャリブレーションが正しくないと、ディバイス誤動作する可能性があります。 そのため、キャリブレーションを確認してください

• 電源プラグを接続し、メインスイッチ（QS 1）スイッチオン。
• ディバイスに無圧がかからないことを確認してください。 圧力計に表示される圧力は0.0（+0.3）bar でなければなりません。
• [表示] > [実績値] > [システム圧力] を選択します。
  • システム圧力は 0.0 (±0.1) bar と表示されるはずです。
  • 偏差が0.1バbar を超える場合は、圧力センサーを校正する必要があります。

圧力センサーの校正

線形誤差が大きい場合は、個々の圧力センサーを校正できます。

• [ユーザープロファイル] を選択し、「サポート」に設定します。
• [サービス] > [キャリブレーション] > [圧力] > [圧力センサー 1/2/3 オフセット] を選択します。
  • オフセットを適宜設定してください。
• 検証プロセスを再試行してください。

気密性と機能チェック

• I/Oボタン（）を使用してディバイススイッチオン、ディバイス気密性と機能を確認します。

オフ、カバーを取り付ける

• I/O ボタン () を使用して装置をオフにするります。
  • ディバイス電源が切れ、必要に応じて冷却され、圧力がかかりません。
• メインスイッチ (QS 1) をオフにします。
• ディバイスからカバーを再度取り付けます (→オープンディバイス)。
