目的

温度センサーの交換 (BT 1, BT 2)

資格

専門職員

素材

ポール。説明28822T29322 ロード
01

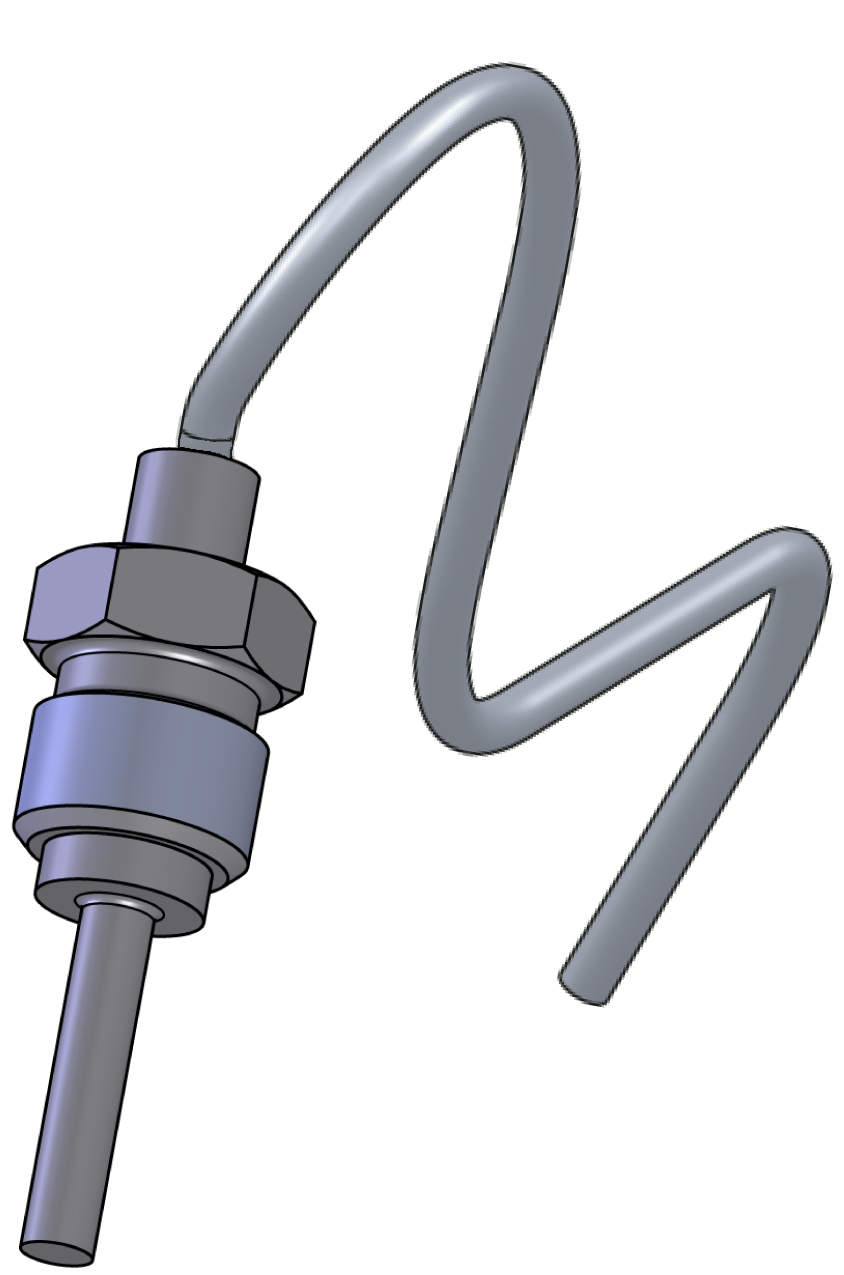

温度センサー Pt 1000, 1,5 m

1-
01

温度センサー Pt 1000, 2,05 m

-1

必要な資料

  • トルクススクリュードライバーsize 20
  • トルクススクリュードライバーsize 10
  • オープンエンドレンチ、size 10
  • 潤滑剤 (ステンレススチールの組み合わせが詰まるのを防ぐ)

手順

注意!

ディバイス操作するには、安全上の注意事項とクイックガイドに関する知識が必要です。 その理由は次のとおりです。

作業を開始する前に、安全上の注意事項とクイックガイドをよくお読みください。 安全な作業の基本要件は、すべての安全指示を遵守し、人身傷害や物的損害を伴う事故を防ぐための資格のある専門職員による慎重な行動です。

冷却 /ドレイン

  • 基本画面で、機能ボタン () をタップします。
  • 基本画面で、機能ボタン () をタップします。
    • スイッチを切る前に、ディバイスは冷却して金型を空にします。

圧力を確認してスイッチを切る

  • [表示] > [実績値] > [システム供給圧] を選択します。
    • システム圧力は0.0（±0.1）bar 表示する必要があります。
  • 圧力計に表示される圧力は0.0（+0.3）bar でなければなりません。

  • メインスイッチ (QS 1) のスイッチを切り、電源プラグを抜きます。

カバーを外して前面を開ける

  • デバイスからカバーを取り外します (→オープンディバイス)。
  • ディバイス背面の取り扱いフラップを開きます (→ オープンディバイス)。
  • 前面扉を開き、2 本のトルクスネジを緩めて前面を完全に折りたたみます。

スペアパーツを交換してください

  • GIF-61ディバイスボードから温度センサーケーブル (BT_1、BT_2) を取り外し、ケーブルタイを取り外してケーブルを完全に取り外します。
    • BT 1 → X33.1 (GIF-61)
    • BT 2 → X33.2 (GIF-61)

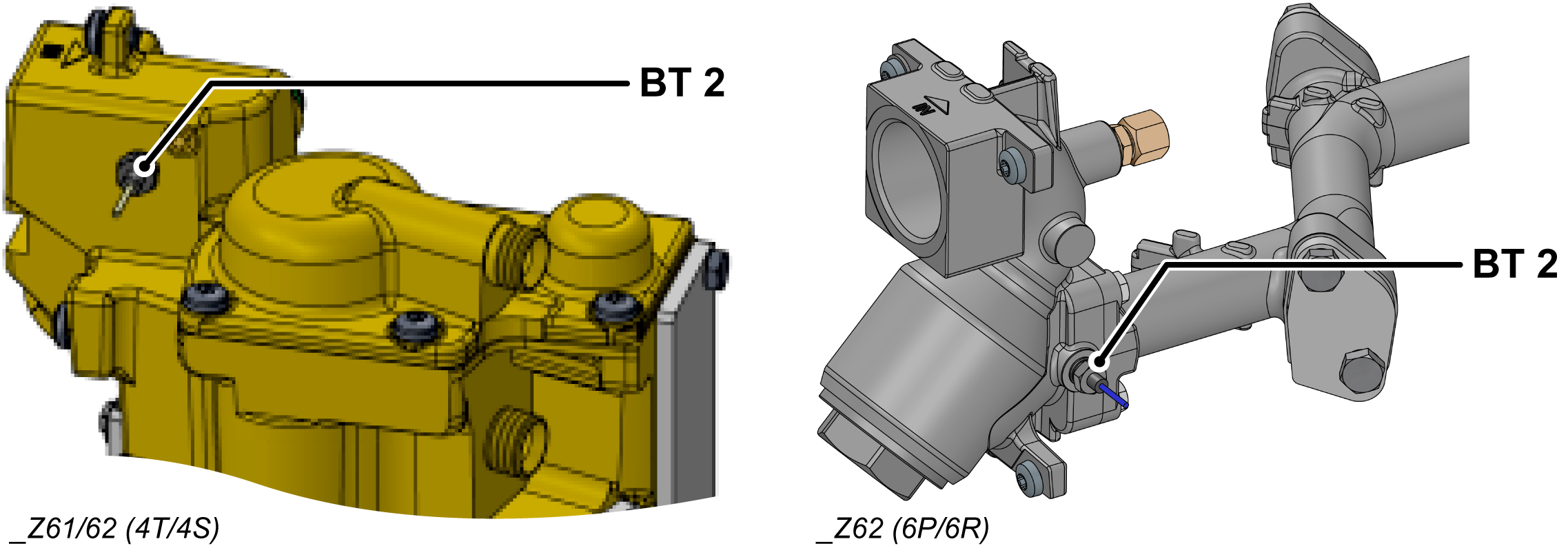

  • 温度センサー (BT_1、BT_2) を取り外して取り外します。

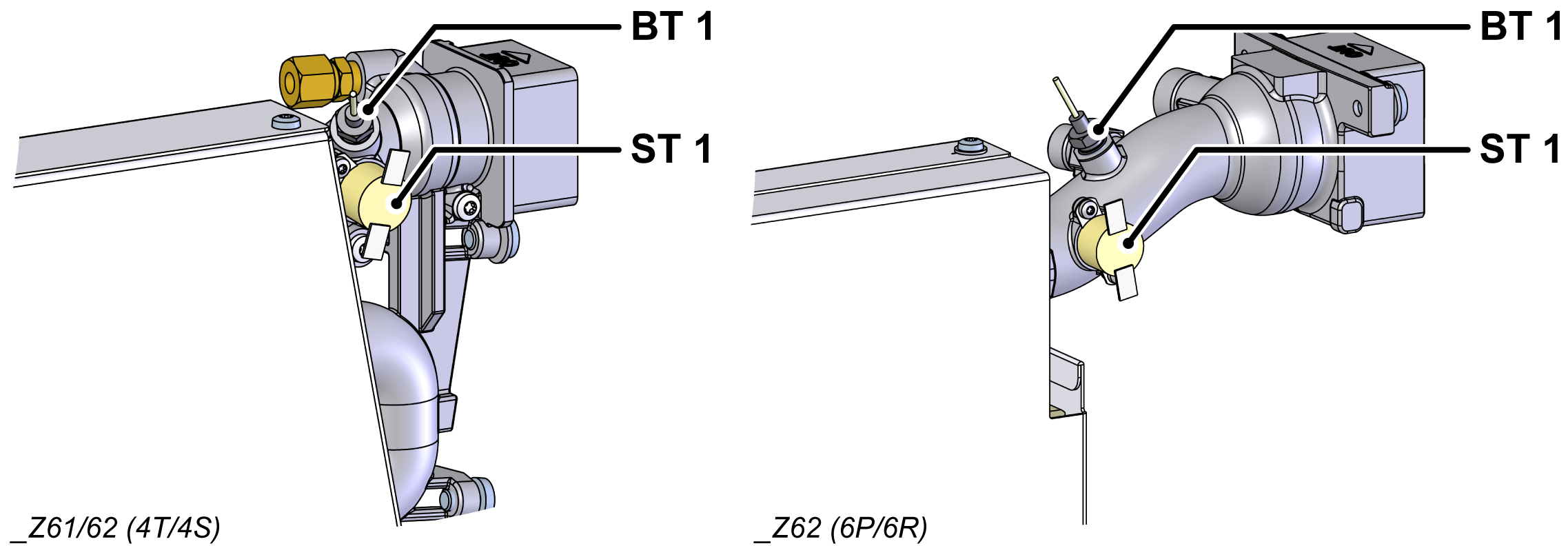

    • BT_1 の場合:サーモスタット (ST_1) を取り外して温度センサーにアクセスできるようにします。

注意!

ネジ接続、特にステンレス鋼/ステンレス鋼または鋼/ステンレス鋼の組み合わせは、高温で長時間操作すると詰まったまたは、詰まったりする傾向があります。 その理由は次のとおりです。

  • 適切な潤滑剤を使用してください。

  • 古い温度センサーから新しい温度センサーにケーブル文字を転送します。
  • 新しい温度センサー (BT_1、BT_2) を取り付けて締めます。
    • BT_1の場合:サーモスタット (ST_1) を取り付けます。
    • サーモスタットが表面にしっかりと取り付けられていることを確認してください。

注記!

交換した温度センサーが汚れている場合は、交換していない温度センサーを清掃する必要があります。

  • 温度センサー (BT_1、BT_2) からのケーブルをGIF-61ディバイスボードに配線して接続します。
    • BT 1 → X33.1 (GIF-61)
    • BT 2 → X33.2 (GIF-61)
  • 取り外した結束バンドを再度取り付けるまたは、新しいものと交換してください。

気密性と機能チェック

  • 前面を折りたたみ、2 本のトルクスネジを固定します。
  • 電源プラグを接続し、メインスイッチ（QS 1）スイッチオン。
  • I/Oボタン（）を使用してディバイススイッチオン、ディバイス気密性と機能を確認します。
温度測定キャリブレーション

注意-誤ったキャリブレーション危険があります！

キャリブレーションが正しくないと、ディバイス誤動作する可能性があります。 そのため、キャリブレーションを確認してください

オフ、カバーを取り付ける

  • I/O ボタン () を使用して装置をオフにするります。
    • ディバイス電源が切れ、必要に応じて冷却され、圧力がかかりません。
  • メインスイッチ (QS 1) をオフにします。
  • ディバイスからカバーを再度取り付けます (→オープンディバイス)。
