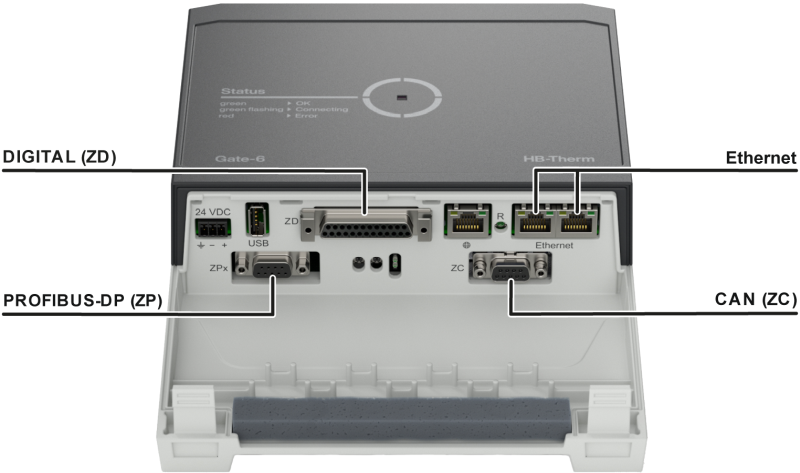

Gate-6 インターフェイス

Ethernet

Thermo-6温度制御ユニットでは、インターフェイスサーバーを介してマシンコントローラーとデータが交換されます。 Gate-6

• Ethernet インターフェイスOPC UA (EUROMAP 82.1 Release 1.01 / OPC 40082-1) は、Thermo-6温度制御ユニットの接続に使用されます

• 接続先Gate-6:2ソケットのスイッチ RJ-45

• 市販のEthernet ケーブルは、専門小売店から入手できます。

注記!

すべての Ethernet 接続には、カテゴリ 5 またはシールドケーブルを使用してください。

インターフェイス DIGITAL (ZD)

データは、インターフェイスサーバーを介してマシン・コントロールとThermo-6温度制御ユニット間で交換されます。 Gate-6

• 20 mA, RS-232 シリアルデータインターフェイスまたは RS-422/485

• 接続先Gate-6:1 25ピンSub-D ソケット

• ZDケーブルインターフェイスは、HB-Therm担当者（→ www.hb-therm.com）から入手できます。

ケーブルピンレイアウト

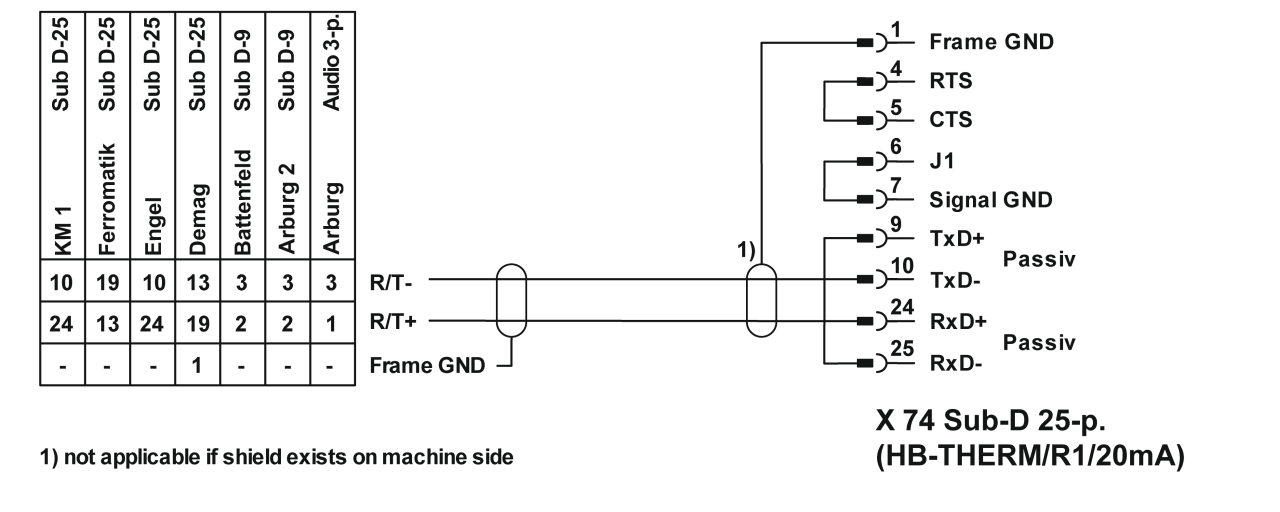

20 mA (current loop)

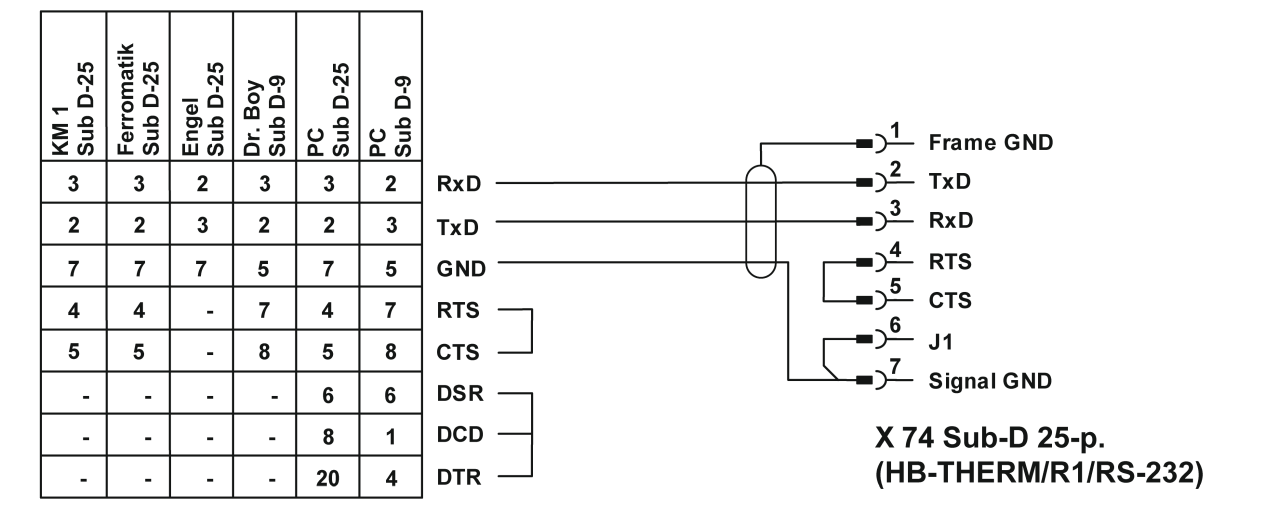

RS-232

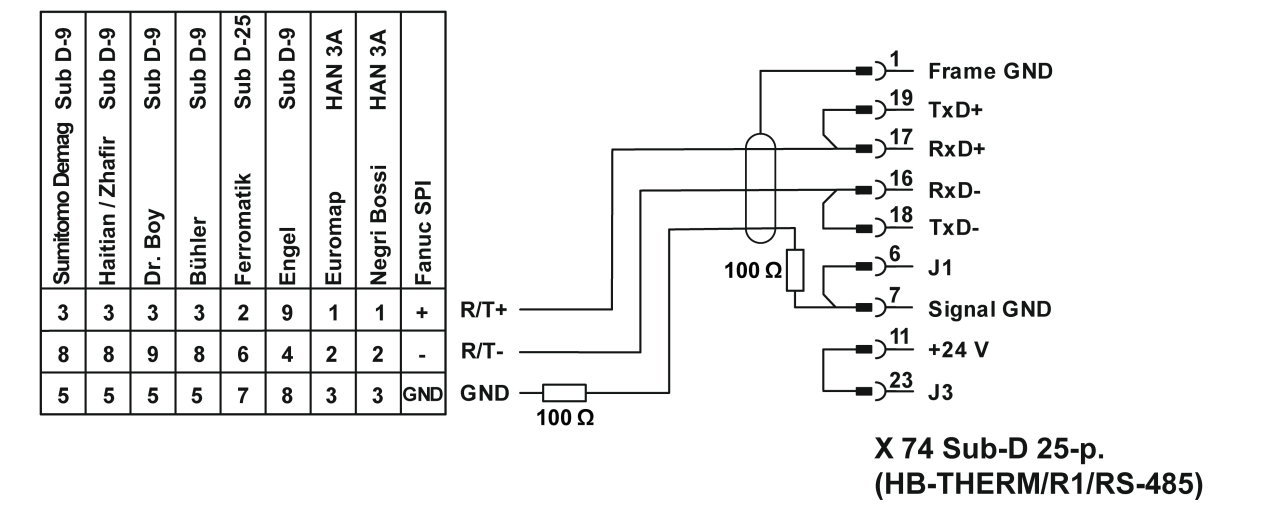

RS-485

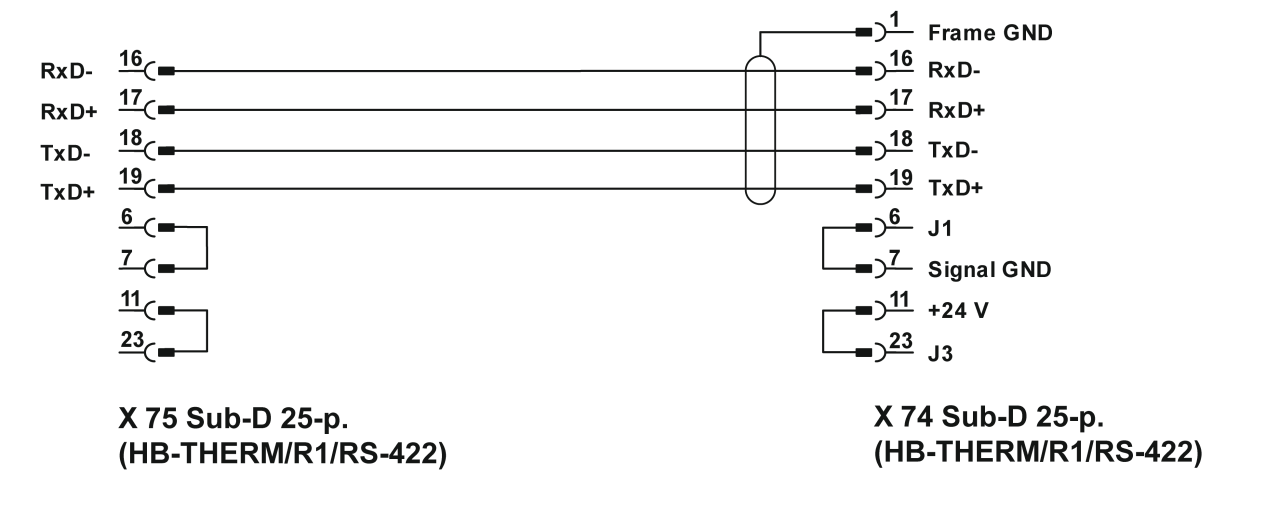

RS-422 (接続ケーブル)

CAN (ZC) インターフェイス

データは、インターフェイスサーバーを介してマシン・コントロールとThermo-6温度制御ユニット間で交換されます。 Gate-6

• CAN-BUS シリアルデータインターフェイスと CANopen
• 接続先Gate-6:コネクターサブD 9 ピン (メス)
• ZDケーブルインターフェイスは、HB-Therm担当者（→ www.hb-therm.com）から入手できます。

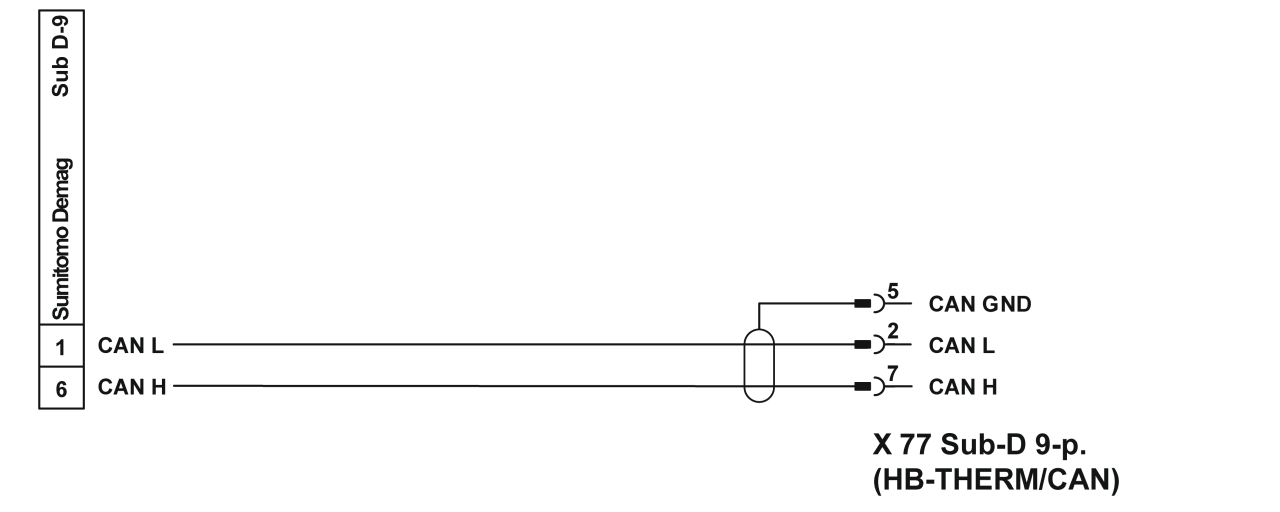

ケーブルピンレイアウト

アダプター (Demag マシンのみ、T22590O/ID)

• アドレスが 13 の DEMAG ディバイス 1
• アドレス 31 のディバイス 1 をネットストール
