障害監視を特定

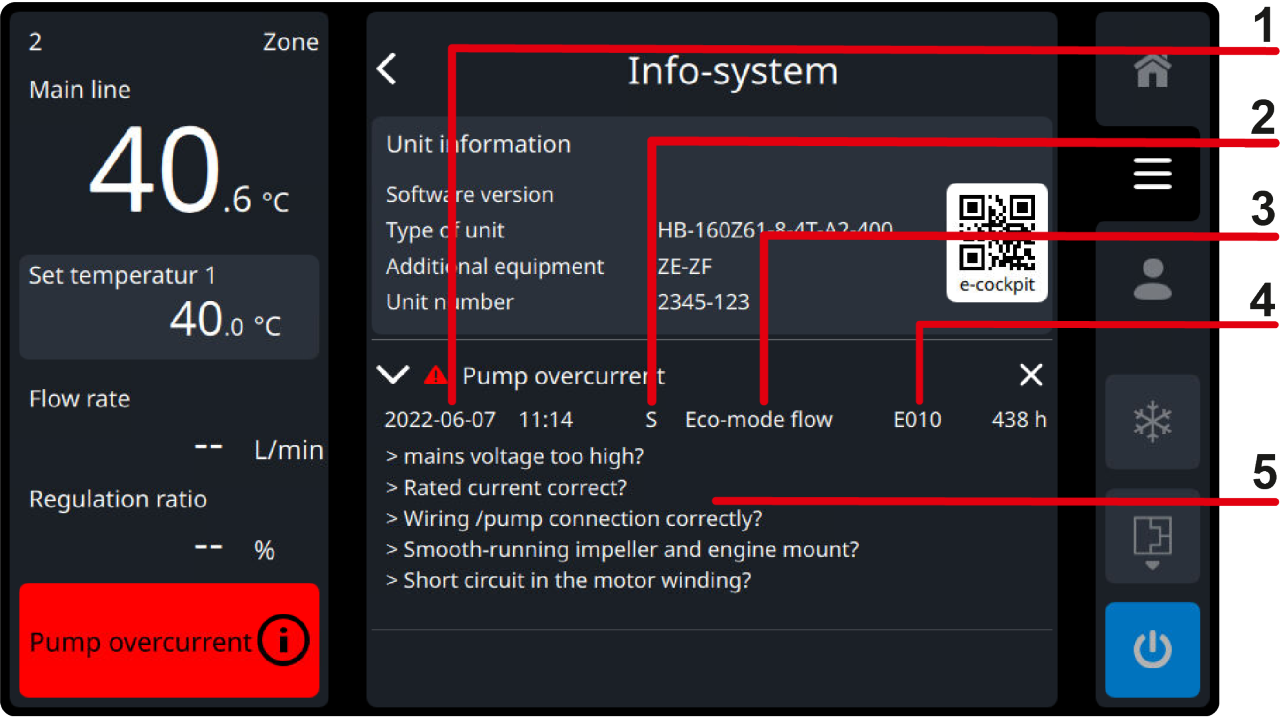

次の障害メッセージには、次の情報が表示されます。
| 曜日 /時刻 (1) | 障害が発生した時刻 |
| アラームタイプ (2) | S= システムアラーム (動作監視、機能監視、部品不具合) G= 限界値アラーム（温度監視、流量監視） W= 保守アラート (統合メンテナンスリクエスト) |
| 動作モード (3) | 障害発生時の動作モード |
ID(4) | フォールト ID |
| アシスタンス (5) | 考えられる誤動作の原因を記載したアラームのヘルプテキスト |
妨害の概要

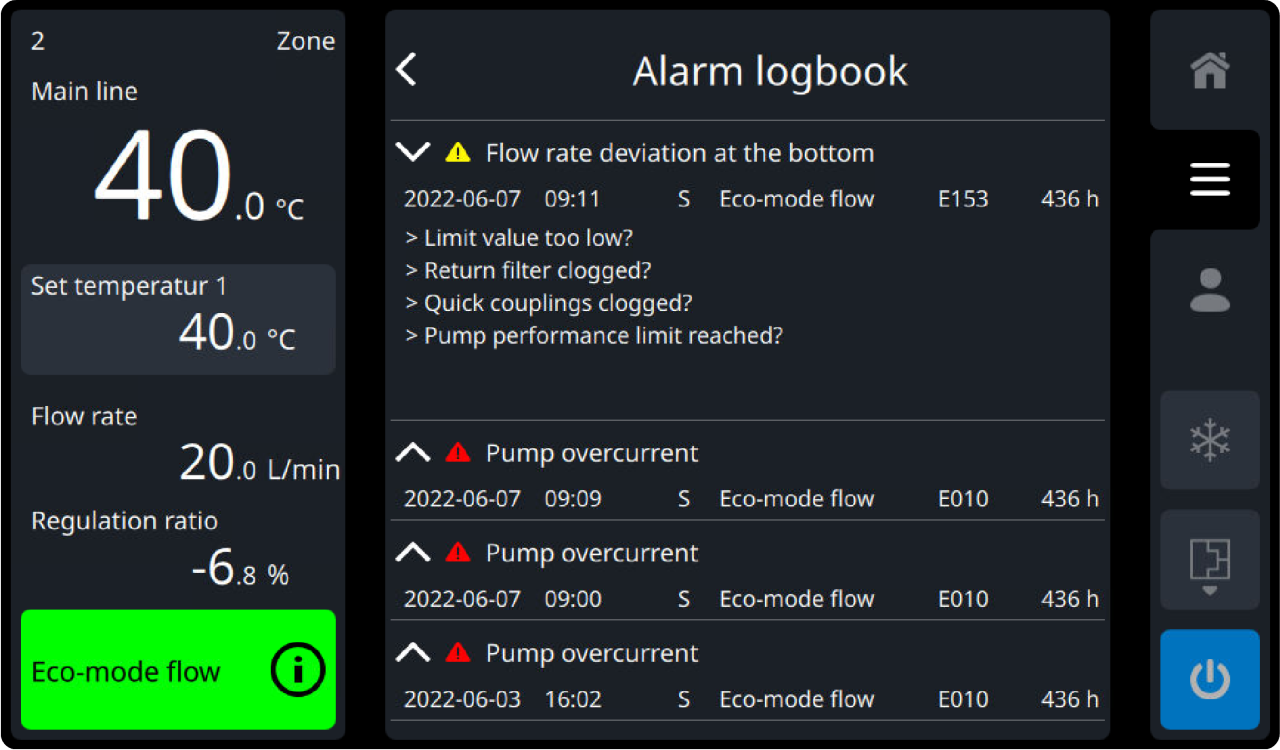

最後に発生した100件の障害メッセージは、次のように表示できます。
- [アラームログブック] を選択します。
目的の障害メッセージを選択します。
- ボタン (
) をタップして開き、障害メッセージ表示。
注記!
障害メッセージは、障害が発生した時刻 (最後の障害が一番上) に従ってソートされます。
不具合が解消された後の試運転
障害が修正されたら、次の手順を実行して再起動する必要があります。
- 緊急停止ディバイスをリセットします。
- ボタン (
) をタップまたは、左にスワイプして障害を確認します。 - 危険区域に人がなしことを確認してください。
- クイック操作ガイドの指示に従ってディバイス起動します。
妨害テーブル
ID | 誤動作 | 警告レベル | 考えられる原因 |
|---|---|---|---|
E010 ロード | 過電流ポンプ | 33 |
|
E012 | ZSM 過電流ヒーター | 3. |
|
E013 | ZSM アンダーカレントヒーター | 13. |
|
E014 | 欠相周波数変換器 | 33 |
|
| E014.1 | フェーズ L1 が欠落しています | 3 |
|
016 | 周波数変換エラー | 33 |
|
E017 ロード | ZSM 半導体リレー障害 | 35 |
|
E018 道路 | ZSM 内部エラー | 30 |
|
E020 | 温度制限 | 5. |
|
E021 | 循環温度が高すぎます。 | 33 |
|
E022 | 出口のセンサーの欠陥 | 30% |
|
E023 ロード | 戻り口センサーの欠陥 | 30 |
|
E024 | 外部のセンサーの欠陥 | 10 |
|
E025 ロード | 外部センサー破損補正 | 10 |
|
E026 | クーラーのセンサーの欠陥 | 10. |
|
E030 ロード | システムの圧力が高すぎます。 | 20 |
|
E031 ロード | システムの圧力が低すぎます。 | 3 |
|
032 | 圧力センサーBP 1のセンサーの欠陥 | 33 |
|
033 | 圧力センサーBP 2のセンサーの欠陥 | 33 |
|
| 035 | ホースに欠陥|はありませんか | 33 |
|
036 | 圧力センサーBP 3のセンサーの欠陥 | 10. |
|
E041 | 最初の充填時間が長すぎます。 | 33 |
|
E042 | リフィルの量を超えました | 33 |
|
| 045 | もれい|にいかが。 | 3 |
|
E050 | 流量ゼロ | 33 |
|
E051 | 流量が無効です | 3 | |
| 052 | GIF DMS 通信エラー | 33 |
|
E060 | GIF-USR 通信エラー | 3 |
|
| E061 | 通信障害 Flow | 3 |
|
| E062 ロード | リモートケーブルが抜けています。 | 13 |
|
E065 | 周波数変換器で通信トラブル発生 | 33 |
|
E066.n | 通信が妨害さ ZSM | 30 |
|
E067 | ポンプ回転数アンダーショット | 33 |
|
| E068 | ゲート接続なし | 13 |
|
| E069 | 複数のGate-6 が見つかりました | 13 |
|
| E072 ロード | リモートアドレスの競合 | 11 | 同じリモート操作アドレス持つ複数のTThermo-6 ディバイス通信網で見つかりました。
|
| E073 (道路) | アドレス競合 Flow | 11 | ID が同じでアドレス範囲が同じ流量計が複数見つかりました。
|
| E075 ロード | 過熱 Gate-6 | 13 |
|
| E079 道路 | データベースに障害があります。 | 03 | 履歴データデータベースに障害があります。 データ保存、表示、またはエクスポートできなくなります。 問題を解決するには、システムを再起動する必要があります。 データベース自動的に削除され、再作成されます。
|
E080 | 最小電流ステッピングモーター KV 1 | 10. |
|
E081 ロード | 最小電流・ステッピング・モータ KV 2 2 | 10 |
|
E082 道路 | 過電流ステッピングモーター KV 1 | 30 |
|
E083 (道路) | 過電流ステッピングモーター KV 2 2 | 30 |
|
E087 ロード | ファン速度が下回りました | 13. |
|
E088 ロード | KM 1 メインコンタクタ制御 | 3 |
|
| E089 ロード | 電装部の温度過熱 | 13 |
|
| E095 | GIF 更新エラー | 3 |
|
| 096.n | ZSM アップデートエラー | 33 |
|
| ハイウェイ E097 | ソフトウェア/ハードウェアに互換性がない | 3. | ソフトウェアはハードウェア・バージョン GIF-61 と互換性がありません。
最新のソフトウェアは、e-cockpit モバイルアプリまたはHB-Therm S国のエージェントから購入できます。 |
| E098 ロード | ソフトウェア/ハードウェアに互換性がない | 3. | ソフトウェアはZSM-61ハードウェア・バージョンと互換性がありません。
最新のソフトウェアは、e-cockpit モバイルアプリまたはHB-Therm S国のエージェントから購入できます。 |
| E099 | 無効な設定です | 3.1 |
|
| E120 ロード | 上部の温度偏差 | 10 |
|
| E121 ロード | 以下の温度偏差 | 10 |
|
| E122 ロード | リターンと出力の違い | 10. |
|
| E124 ロード | 温差偏差 | 13 |
|
| E150 ロード | 流量が多すぎます。 | 10 |
|
| E151 道路 | 流量が少なすぎます。 | 10 |
|
| E152 (道路) | 上流偏差 | 10 |
|
| E153 道路 | 低流量偏差 | 10 |
|
| E201 道路 | 保守ポンプ | 13 | ポンプ保守間隔を超えました。
（それまでは、標準表示のタブbar に警告アイコンが表示されます） |
| E203.1 ロード | 暖房保守 | 13. | ヒーターの保守間隔を超えました。
（それまでは、標準表示のタブbar に警告アイコンが表示されます） |
| E204 道路 | 保守クーラー | 13 | 保守クーラー間隔を超えました
（それまでは、標準表示のタブbar に警告アイコンが表示されます） |
| E206 ロード | 冷却水フィルターの保守 | 13 | 冷却水フィルターの保守間隔を超えました。
（それまでは、標準表示のタブbar に警告アイコンが表示されます） |
| E207 ロード | 保守リターンフィルター | 13 | リターンフィルターの取り扱い間隔を超えました。
（それまでは、標準表示のタブbar に警告アイコンが表示されます） |
| E208 ロード | 保守人工呼吸器 | 13 | 人工呼吸器保守間隔を超えました。
（それまでは、標準表示のタブbar に警告アイコンが表示されます） |
| E210 ロード | 充填バルブ保守 | 13 | 充填バルブ取り扱い間隔を超えました。
（それまでは、標準表示のタブbar に警告アイコンが表示されます） |
| E211 ロード | ベントバルブ保守 | 13 | ベントバルブ保守間隔を超えました。
（それまでは、標準表示のタブbar に警告アイコンが表示されます） |
| ハイウェイ E301 | 充填バルブが認識されない | 33 |
|
| E302 道路 | ベントバルブが認識されない | 3 |
|
| E310 ロード | 電圧 15 VAC が不足しています | 33 |
|
E311、E312、E313、E314 | 電圧 x 直流電圧許容差外 | 03 |
|
| e900.nn | 流量が少なすぎます。 （外部流量計） | 10 |
|
| E901.nn | 流量が多すぎます。 （外部流量計） | 10 |
|
| E902.nn | リターンと出力の違い (外部流量計) | 10 |
|
| E903.nn | 戻り口センサーの欠陥 （外部流量計） | 10. |
|
| E904.nn | 出口のセンサーの欠陥 (外部流量計 ) | 10. |
|
考えられる障害の原因に関する背景情報
加熱中は、ディバイス電源電圧から直接切断されます
温度上昇の原因
スイッチを切った時点でディバイスが加熱だった場合、流量温度は急激に上昇します（正の設定レベル）。 スイッチが切になった原因（圧力リリーフの有無、型抜き、故障、メインスイッチのオフ、または停電の有無）に関係なく。 この温度上昇は、ヒーターシステムに蓄積されたエネルギーによるものです。 伝熱媒体からの循環がない（ディバイスがオフになっている）場合、加熱中の水は加熱による熱を吸収します。 この現象は物理的なもので、防ぐことはできませんが、最小限に抑えるだけです。
TThermo-6 デバイスをヒーターすると、TThermo-5 ディバイスよりも多くのエネルギーを蓄えることができるため、流量の温度上昇が大きくなります。
ディバイススイッチを切るときの流量温度と、スイッチオフ時のヒーター容量 (正の設定レベル) の高さによっては、次のエラーメッセージが表示される場合があります。
- 出力エラーメッセージ E020 (温度制限)
Flow 温度が設定限界温度 +5 K を超えました。ディバイス電源を入れた後、温度 (出口、戻口し、および可能な場合は外部) が設定限界温度 +5 K を下回った場合にのみ加熱が起動します。 - 出力エラーメッセージ E021 (循環温度が高すぎます。)
出口で ST 1 温度リミッターが作動するまで、Flow 温度が上昇します。 出口の温度がST 1温度リミッタのリセット温度を下回った場合にのみ、ディバイス再びスイッチオンできます。
可能な対策
- パワーサプライの突然の中断（メインスイッチの切など）による制御不能なシャットダウンの回避
- 安全冷却温度または型抜き温度を下げる：
→ [設定値] > [安全冷却温度] を選択します。
→ [設定] > [雑則] > [型抜き温度] を選択します。
その結果、スイッチを切るまたは、型をドレイン前に、まず設定値まで冷却されます。 ディバイスオフる前に能動的に冷却すると、ヒーター時に蓄積されるエネルギーが減少し、したがって流量の温度上昇も減少します。
断面積が小さい戻口での蒸発
蒸発の原因
内径の小さい部品（ニップル、カップリングなど）をリターン接続部に取り付けると、流量多いため水が蒸発することがあります。 結果として生じる蒸気泡は、流量測定を妨げます。 その結果、個々の測定が不正確になり、流量測定が完全に失敗する可能性があります。
TThermo-6 ディバイス場合、このトピックはTThermo-5 ディバイス場合と同じです。 ただし、TThermo-6 ディバイス流量同等のTThermo-5 ディバイスよりも高くなります。 このため、これらの問題の大部分はTThermo-6 デバイスでしか発生しません。
¹ 直径は流量とともに考慮する必要があります。 流量は次の式を使用して計算できます。
→ 流量 [m/s] ＜ (流量 [リットル/分] ÷ 直径 [mm²]) ×21
流量量が10 m/sまたは場合、水での蒸発が可能です。
特にカップリングの場合、「DNx」という用語が必ずしも流れる水の内径に対応するとは限らないことに注意してください（例：自動閉鎖型HascoカップリングDN9の内径は3〜4mm）！ 多くの場合、これはかなり小さくなります。 特に自動閉鎖カップリングの場合、チェックバルブが組み込まれているため、追加の制約があります。
クイックカップリング（断面積が小さい）を使用し、出口と戻口を直接接続してサービスポイントでディバイステストしたユーザーは、この動作（測定値が誤っていることが多かったり、流量測定が完全に失敗またはする）を確認する可能性があります。
認識
- 戻口時のコンストリクション/小型クイックカップリング
- 多数の通気口 (流量測定誤りが原因で生じる)
- フローアラームが無効です (E051)
可能な対策
- 戻口時にコンストリクションを削除 (推奨)
- ポンプ速度を下げて流量量を減らす（くびれを取り除くことができない場合）
フィルタースクリーンの詰まりによる蒸発
「断面積が小さい戻口での蒸発」と同様に、フィルタースクリーンが詰まっていると、流量非常に高くなる可能性があります。 シナリオは同じです。
認識
- ZF機器を追加した場合：フィルタースクリーンの保守 > 100%
考えられる対策
- 戻口時にフィルタースクリーンをクリーニングします
- 保守間隔を短くする（ZF機器の追加は不要）：
→ [サービス] > [パラメータ] > [メンテナンス] > [リターンフィルタ制限係数] を選択
