T29146: Flow-5의 리퍼비시

목적

유량 측정 장치의 변환 Flow-5

예선

전문가 직원

소재

필수 재료

• 알렌 스크루드라이버, 사이즈 40
• 톡스 스크루드라이버 사이즈 15
• 나사 잠금 장치 (예: 록타이트 620 리퀴드 씰)

계속 진행하기

장치 냉각 및 방전
(Flow-5가 설치된 경우)

• 기본 화면에서 기능 버튼 () 을 누릅니다.
• 기본 화면에서 기능 버튼 () 을 누릅니다.
  • 장치가 냉각되고 금형을 비운 후 전원을 끕니다.

압력을 확인하고 장치를 끕니다
(Flow-5가 설치된 경우).

• [디스플레이] > [실제 값] > [시스템 압력] 을 선택합니다.
  • 시스템 압력은 0.0 (±0.1) bar로 표시되어야 합니다.
• 압력계에 표시된 압력은 0.0 (+0.3) bar여야 합니다.

• 메인 스위치 (QS 1) 를 끄고 전원 플러그를 뽑습니다.

Flow-5 제거
(Flow-5가 마운트된 경우)

• Flow-5 유량 측정 장치의 제어 케이블을 'HB IN' 커넥터에서 분리합니다.
• 필요한 경우 유량 측정 장치의 모든 회로에서 메인라인과 리턴 라인 사이의 연결선을 제거합니다.

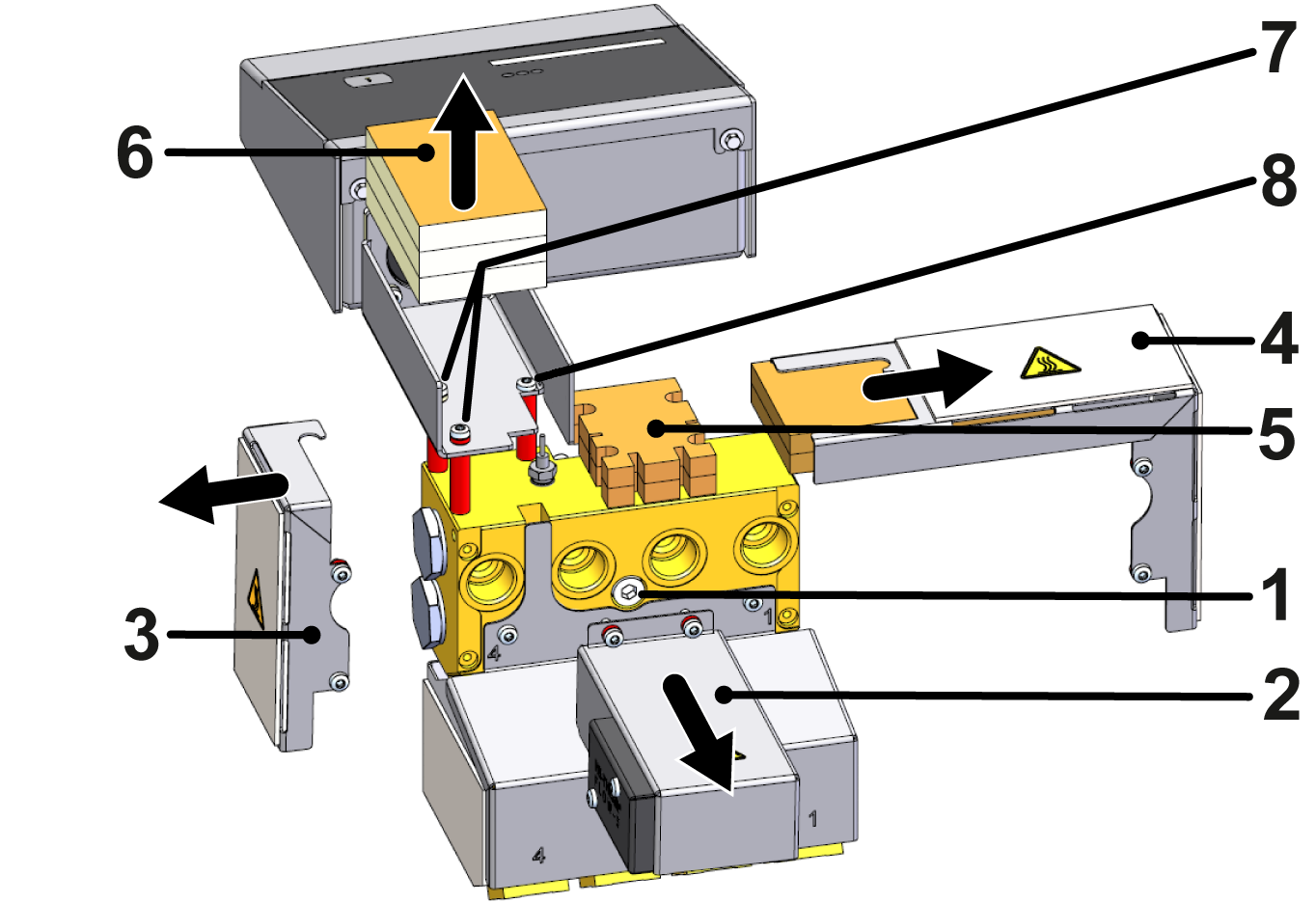

• 장착 나사 (①) 를 제거하고 온도 제어 장치에서 외부 유량 측정 장치를 제거합니다.

리프레시 플로우-5

주의사항!

나사 체결부는 접착제로 고정되므로 천천히 풀어야 합니다. 그렇지 않으면 나사 머리가 파손될 위험이 있습니다. 가능하면 접착제 화합물을 미리 데우십시오.

• 스페이서를 포함한 Torx 나사를 제거하여 커버 (②, ③, ④) 를 제거합니다.
• 단열재 제거 (⑤, ⑥).
  • 케이블 연결부에 인장 하중이 없는지 확인하십시오.
• 스페이서와 PEEK 튜브 (빨간색으로 표시) 를 포함한 톡스 나사 (⑦, ⑧) 를 제거합니다.
  • 케이블 연결에 인장 부하가 발생하지 않도록 평가 장치를 미리 지지해야 합니다.

주의사항!

록타이트 620 액상 씰로 모든 나사 체결부를 고정합니다.

• 새 PEEK 파이프 피스 (T24717) 와 기존 스페이서를 포함하여 두 개의 새 M4x40 톡스 나사 (⑦ → B3271659) 를 설치합니다.
• 새 PEEK 파이프 피스 (T24717) 를 포함하여 새 톡스 나사 (⑧ → B3271658) 를 설치합니다.
  • 이 나사 연결에는 스페이서가 부착되어 있지 않음에 유의하십시오.
• PEEK 파이프 조각 (빨간색으로 표시) 사이에 단열재 (⑤) 를 설치합니다.
• 케이블 선이 개별 절연체 사이에 배선되도록 절연체 (⑥) 를 케이블 덕트에 삽입합니다.
• 스페이서를 포함한 Torx 나사로 커버 (②, ③, ④) 를 고정합니다.
  • 커버 (②) 용 스페이서는 나사 머리 바로 아래에 장착된다는 점에 유의하십시오.

체크 기능

• 외부 유량 측정 장치를 온도 제어 장치에 설치하고 최대 토크 20Nm으로 육각 소켓 나사를 조입니다.
• 필요한 경우 유량 측정 장치의 모든 회로에 메인라인과 리와인드 유량 사이의 연결 라인을 다시 설치하십시오.
• 전원 플러그와 스위치를 연결하고 메인 스위치 (QS 1) 의 전원을 켭니다.
• I/O 버튼 () 을 사용하여 장치를 켜고 장치의 조임 상태와 기능을 확인하십시오.
• 개별 측정 회로의 화면 값 (유량, 온도) 의 타당성을 확인합니다.

스위치를 끄다

• I/O 버튼 () 을 사용하여 장치를 끕니다.
  • 장치의 전원이 꺼지고 필요한 경우 장치가 냉각되고 무압 상태인 상태가 됩니다.
