다양한 데이터를 USB 데이터 캐리어에 저장하거나 USB 데이터 캐리어에서 장치의 컨트롤러로 가져올 수 있습니다. 이 기능을 사용하면 한 장치에서 다른 장치로 데이터를 전송할 수 있습니다. 장애 발생 시 USB 데이터 캐리어에서 분석 데이터를 읽어 고장 진단을 위한 다음 HB-Therm 담당자 (www.hb-therm.com) 에게 보낼 수 있습니다. 분석 데이터는 “분석 데이터 전송” 기능 (→) 이 있는 e-cockpit 앱을 통해서도 전달될 수 있습니다. E-cockpit 기능

주의사항!

  • FAT, FAT32, exFAT 및 ext2/3/4로 포맷된 USB 데이터 캐리어가 지원됩니다. FAT32
  • 연결되고 인식된 USB 데이터 매체는 기본 화면에 데이터 매체 기호 () 와 함께 표시됩니다.
  • 데이터를 전송하는 동안 기본 화면의 디스크 심볼 () 이 노란색으로 깜박입니다.
  • Parameterdata 데이터를 저장할 때 설정된 사용자 프로필이 저장됩니다.

데이터 저장 및 로드Link to 데이터 저장 및 로드

  1. USB 드라이브를 닫기.

  2. 홈 기본 화면에서 메인 메뉴 버튼 () 을 탭합니다.

  3. [저장/로드] 를 선택합니다.

  4. 백업할 데이터 또는 로드할 데이터를 선택합니다.

  5. 디스크 심볼 (,) 을 탭하여 프로세스를 시작합니다.
    → USB 드라이브의 탐색기 창이 화면에 나타납니다.

  6. 원하는 디렉토리를 선택합니다.

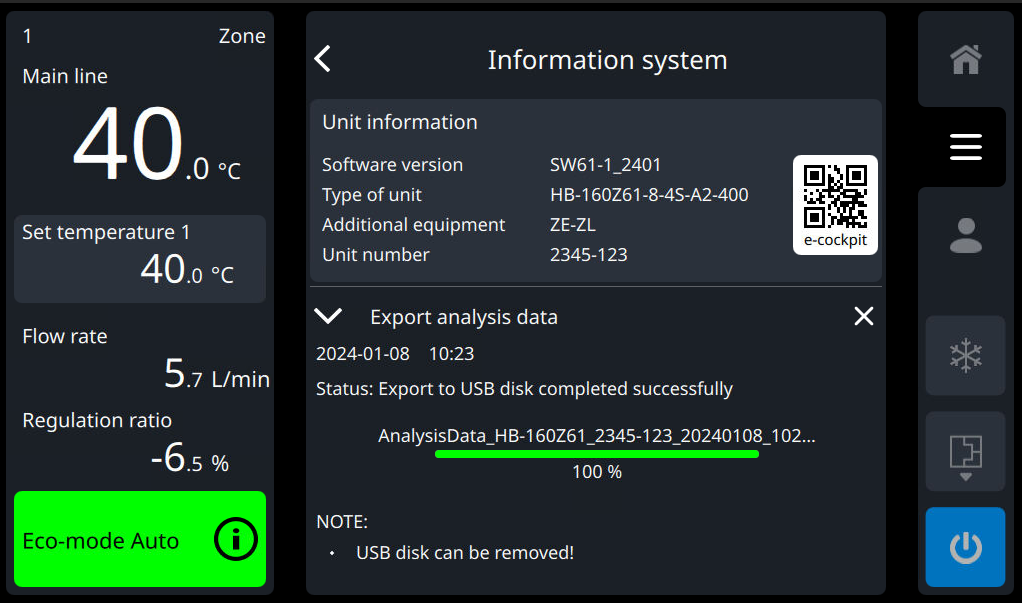

    → 데이터는 USB 데이터 캐리어에 CSV 파일로 기록됩니다. 정보 시스템이 자동으로 열리고 현재 진행 상황이 표시됩니다 (→ Fig.).
    → 충전 시 데이터가 기기의 컨트롤러로 전송됩니다. 전송된 값이 허용 범위를 벗어나면 디폴트 값으로 재설정됩니다.

데이터 지정

USB 드라이브의 파일 이름은 다음 예에 따라 자동적으로 생성됩니다. 날짜 및 시간 정보는 내보내기 시간과 일치합니다. 파일 이름이 이미 있는 경우 접미사 [n] 이 자동으로 추가됩니다.

분석 데이터Link to 분석 데이터

분석 데이터에는 표적 장애 분석에 필요한 고객 서비스와 관련된 모든 정보가 포함됩니다. 오류가 발생하는 경우 분석 데이터를 저장하고 고객 서비스에 보내는 것이 좋습니다.

디렉터리 폴더:

  • AnalysisData_<UnitBasicType>_<Serialnumber>_<YYYYMMDD>_<HHMMSS.zip

    예시 → AnalysisData_HB-160Z61_1234-567_20230621_161301.zip

콘텐츠:

  • 히스토리 데이터 (현재 태그 및 전날의 장치 데이터 기록)

  • 운영 데이터
  • 파라미터 데이터
  • 구성데이터
  • 알람 로그북
  • 사용자 로그북

  • USR-61 시스템 로그 파일 USR-61

  • GAT-61 시스템 로그 파일 (Gate-6이 연결된 경우) GAT-61

운영 데이터Link to 운영 데이터

운영 데이터에는 작동 시간 수와 같이 운영 중에 수집되는 정보가 포함됩니다.

  • BD_<UnitType>_<Serialnumber>_<YYYYMMDD>_<HHMMSS.csv

    예시 → BD_HB-100Z61-8-4T-A2-400_1234-567_20230621_161301.csv

콘텐츠:

  • 작동 시간
  • 소프트웨어/하드웨어 정보
  • 유지 관리 진행
  • 실행된 기능 수

  • 회로 수 (밸브, 릴레이)

파라미터 데이터Link to 파라미터 데이터

Parameterdata 데이터에는 다양한 기능에 대한 일반 설정이 포함되어 있습니다. 내보내기 및 가져오기를 통해 이 데이터를 저장하고 다른 장치 (예: 애플리케이션별 값 (목표 온도, 온도/유량 허용 오차) 로 전송할 수 있습니다.

주의사항!

현재 사용자 프로필에 속하는 매개변수만 내보냅니다 (→메뉴 구조).

  • Par_<UnitBasicType>_<YYYYMMDD>_<HHMMSS>.csv

    예시 → Par_HB-100Z61_20231118_161414.csv

콘텐츠:

  • 매개변수 ID

  • 파라미터 이름

  • 단위 (예: °C, K/min) 를 포함한 파라미터 데이터

구성데이터Link to 구성데이터

구성 데이터에는 기기의 특정 설정이 포함됩니다. 내보내기와 가져오기를 통해 이 데이터를 저장하고 다른 장치로 전송할 수 있습니다 (예: 장치 보드 교체 시).

  • Conf_<UnitType>_<YYYYMMDD>_<HHMMSS>.csv

    예시 → Conf_HB-100Z61-8-4T-A2-400_20211118_161414.csv

콘텐츠:

  • 장치 구성

알람 로그북Link to 알람 로그북

알람 로그북은 메인 메뉴의 “알람 로그북” 타일 아래에서 볼 수 있습니다. 발생한 최근 100개의 알람 메시지가 시간순으로 나열됩니다.

  • Al_<UnitBasicType>_<Serialnumber>_<YYYYMMDD>_<HHMMSS>.csv

    예시 → Al_HB-160Z61_1111-777_20210419_084301.csv

콘텐츠:

  • 최근 100건의 오류 보고가 발생했습니다.

사용자 로그북Link to 사용자 로그북

사용자 로그북은 메인 메뉴의 “사용자 로그북” 타일 아래에서 볼 수 있습니다. 여기에는 최근에 수행된 200건의 사용자 상호 작용이 시간순으로 나열됩니다.

  • UI_<UnitBasicType>_<YYYYMMDD_HHMMSS>.csv예시 → UI_HB-160Z61_20230318_104235.csv

콘텐츠:

  • 최근 200건의 사용자 상호 작용 수행
