특정 유지보수 작업을 위해서는 장치를 열어야 합니다.

  • 자격을 갖춘 직원 또는 교육을 받은 사람만 구현할 수 있습니다.
  • 필수 공구:
    — Torx 스크루드라이버 —
    육각형 또는 홈형 스크루드라이버

주의!

장치를 사용하려면 안전 지침과 퀵 가이드에 대한 지식이 필요합니다. 그 이유는 다음과 같습니다.

작업을 시작하기 전에 안전 지침과 퀵 가이드를 주의 깊게 읽으십시오. 안전한 작업의 기본 요구 사항은 모든 안전 지침을 준수하고 자격을 갖춘 전문가가 개인 상해 및 재산 피해와 관련된 사고를 예방하기 위한 신중한 조치를 취하는 것입니다.

동영상 가이드

QR-코드 링크를 따라 YouTube 동영상을 시청하십시오.

https://hb.click/6-SC-OpenUnit


유압 영역에 대한 접근

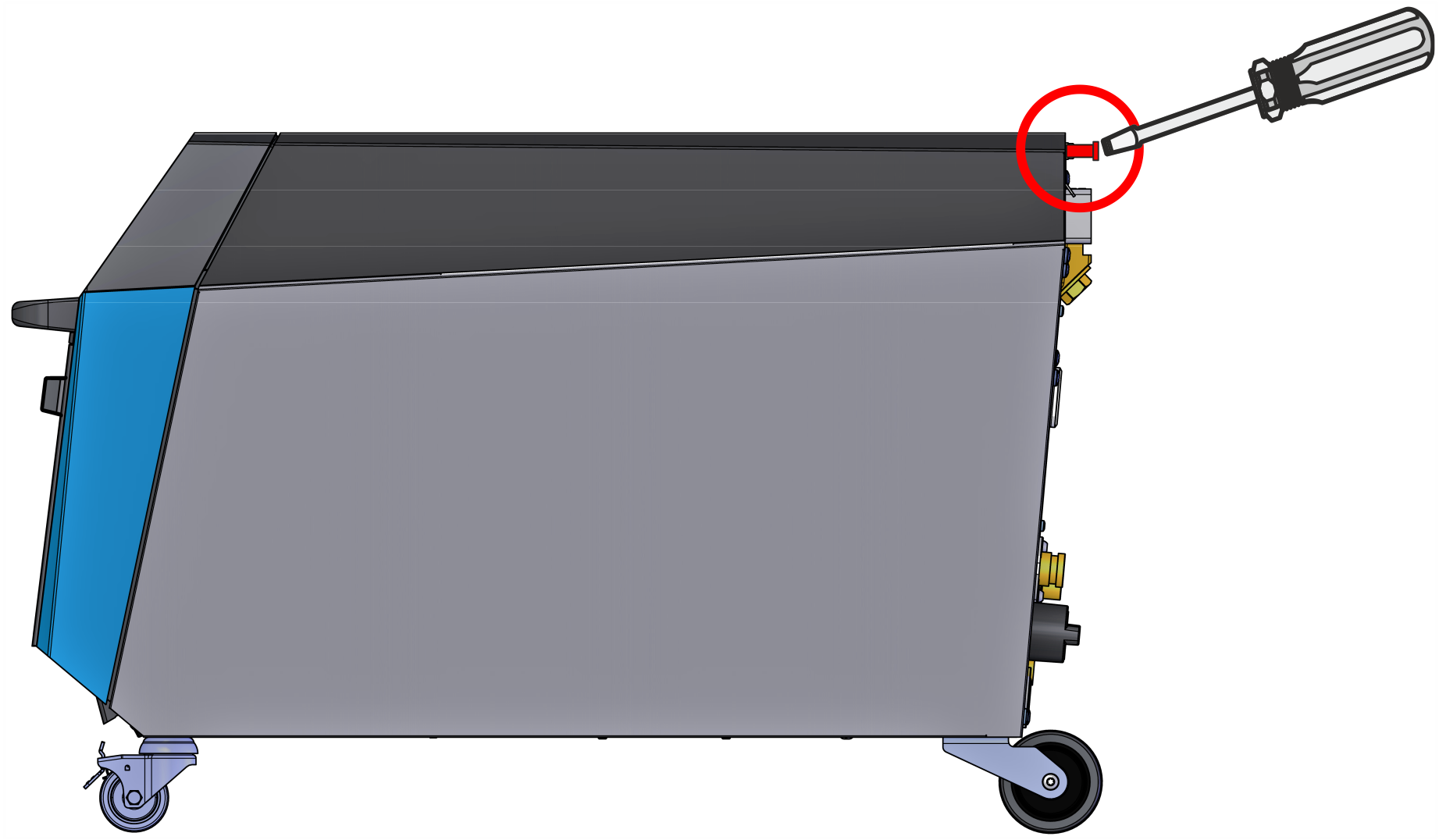

  • 드라이버를 사용하여 커버 플레이트의 나사를 끝까지 풀어줍니다.

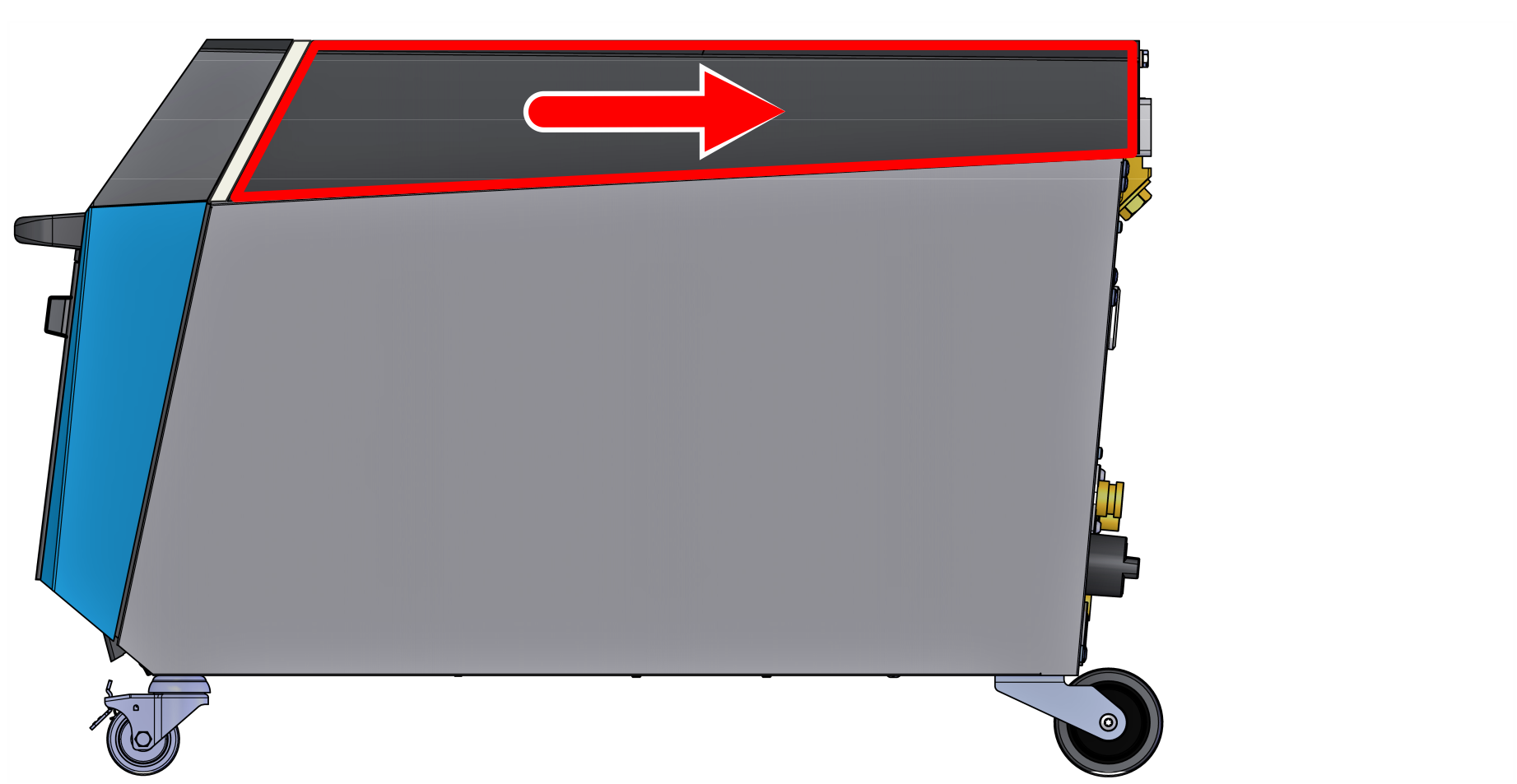

  • 나사가 멈출 때까지 커버 플레이트를 뒤로 밀어 넣습니다.

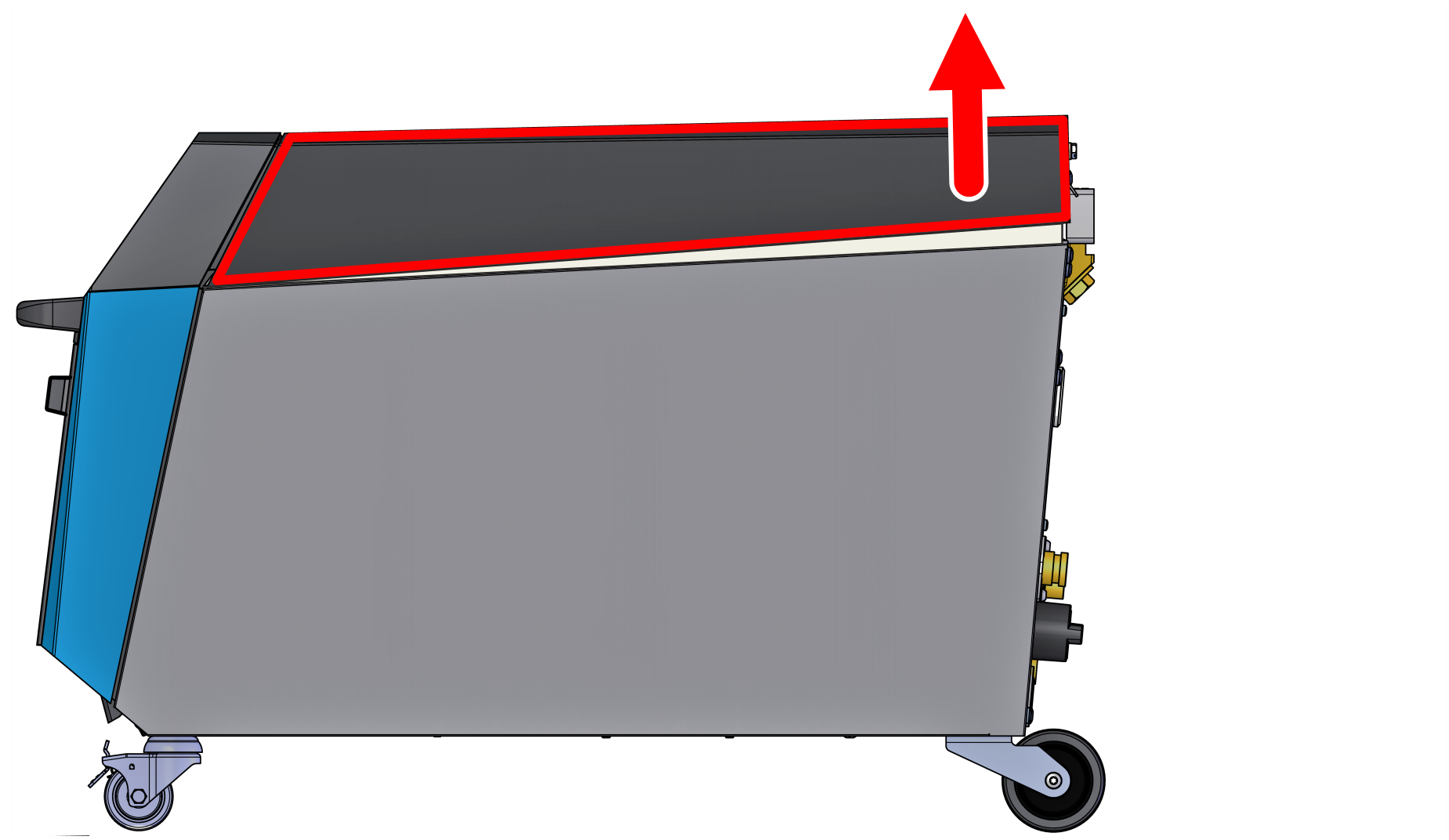

  • 뒷면 커버 플레이트를 위로 올립니다.

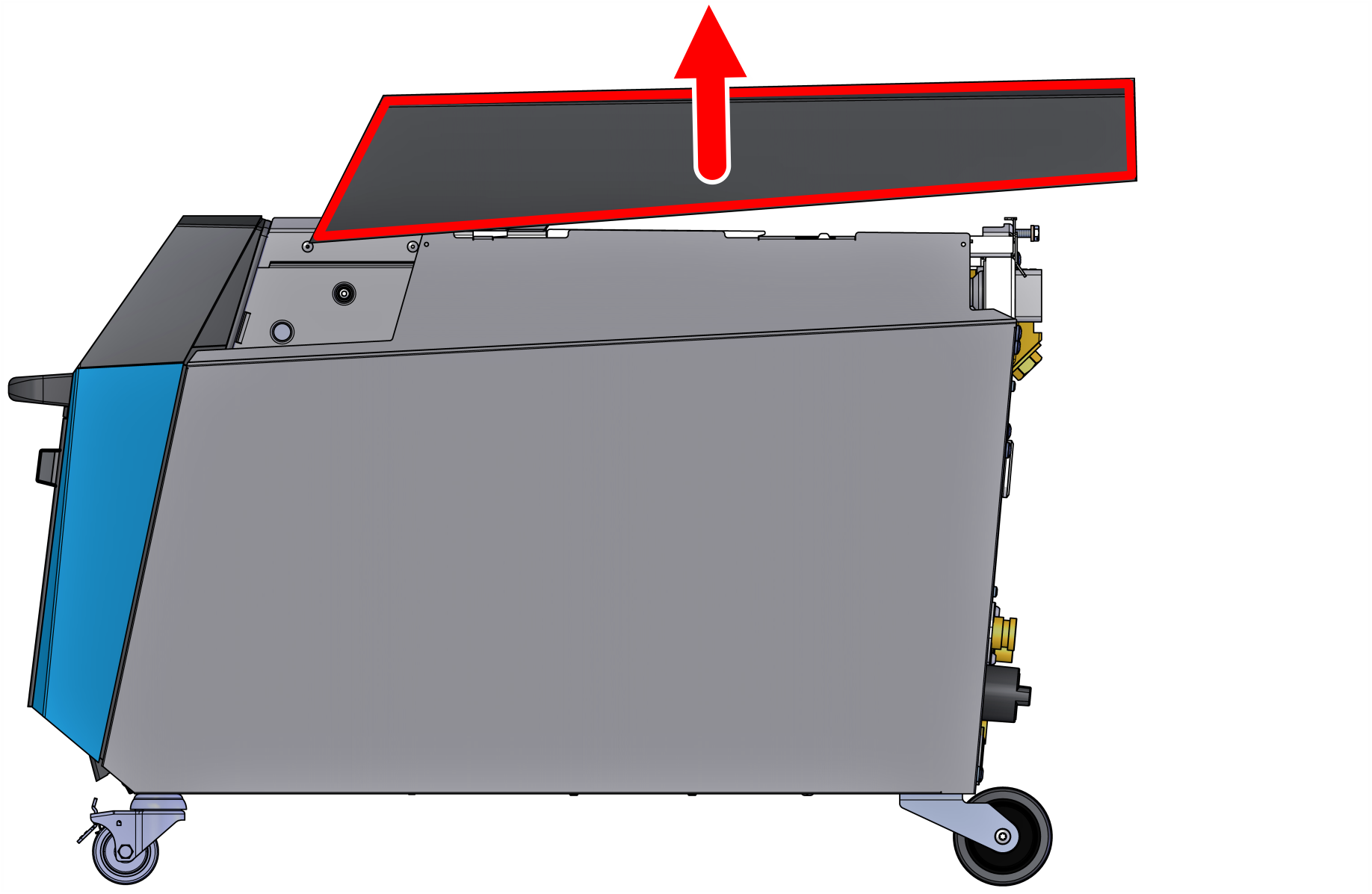

  • 커버 플레이트를 제거합니다.

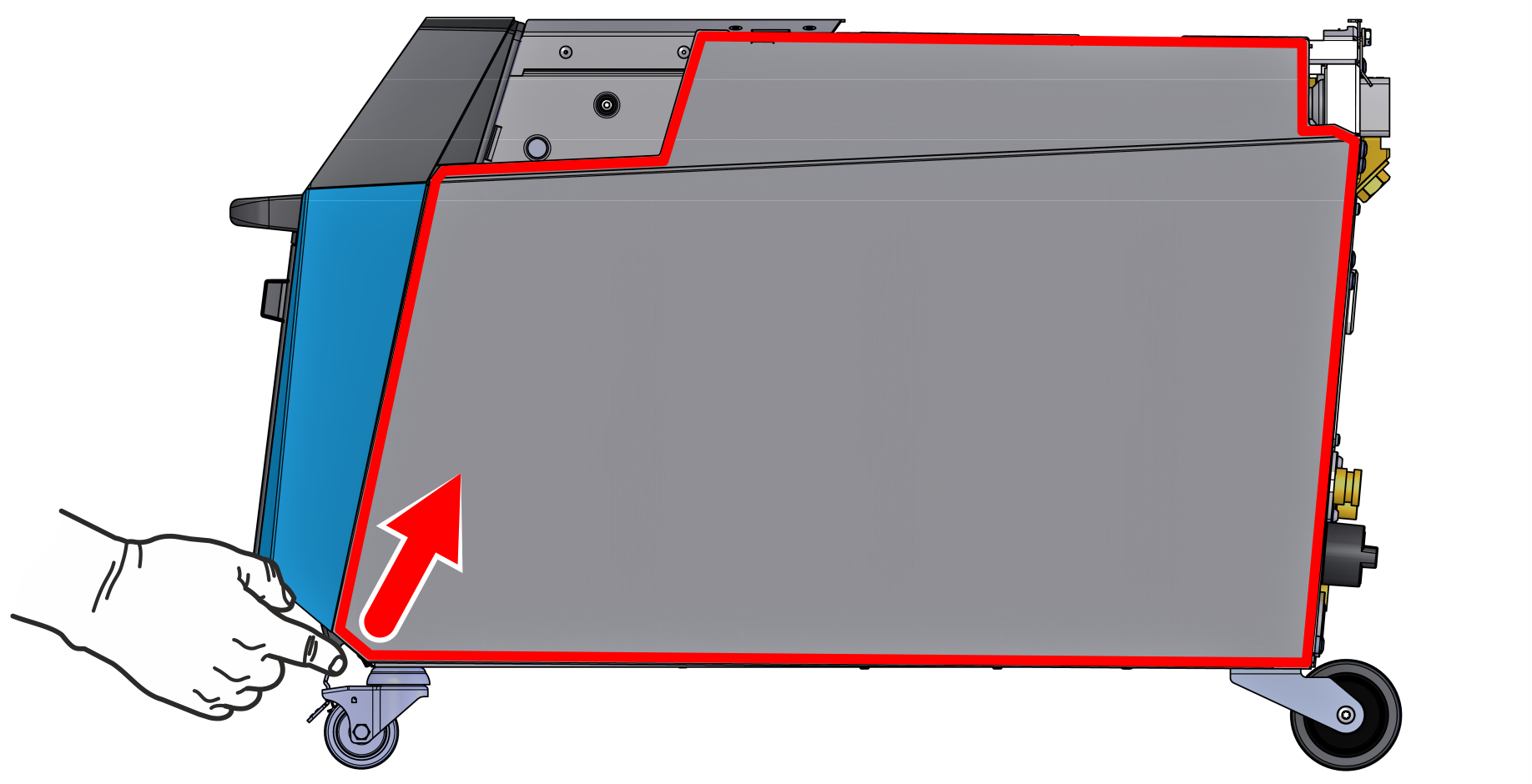

  • 앞면의 측면 커버를 약간 위로 누릅니다.
  • 측면 커버를 뒤로 밀어 넣습니다 (장착 스트랩에 주의).

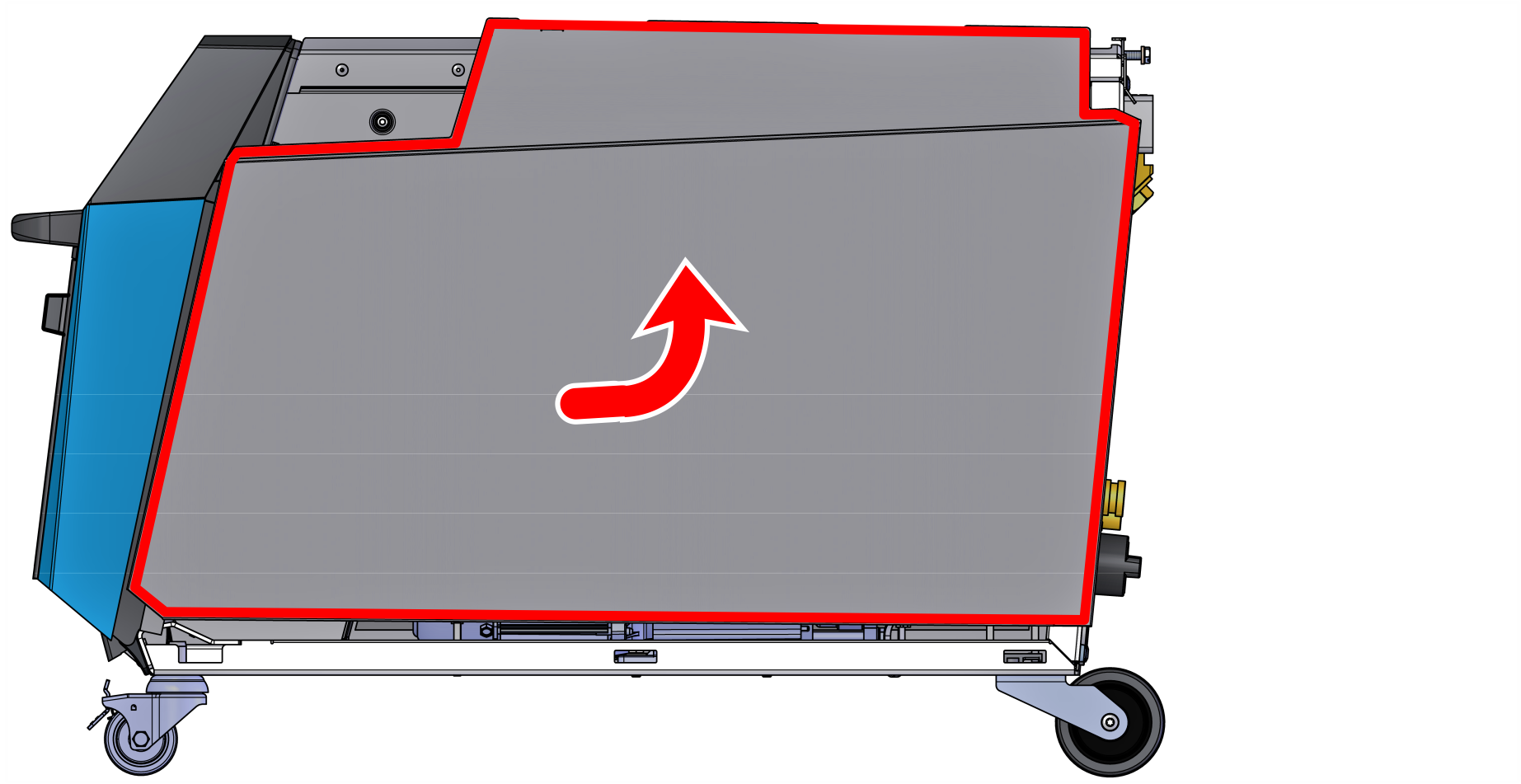

  • 측면 커버를 옆으로 당겨 위쪽으로 제거합니다.

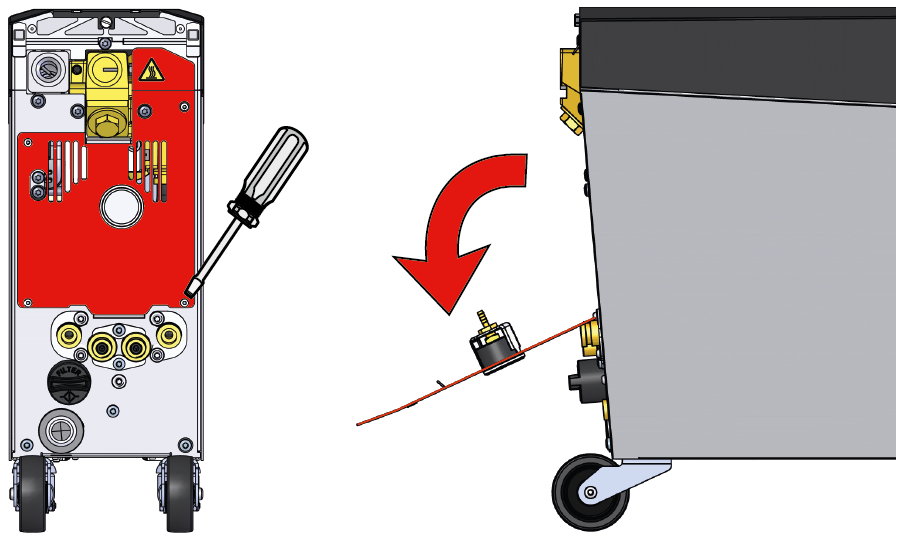

  • Torx 드라이버로 후면 커버 (빨간색) 의 나사 4개를 제거합니다.
  • 이제 커버리지를 접을 수 있습니다.

전기 영역에 대한 접근

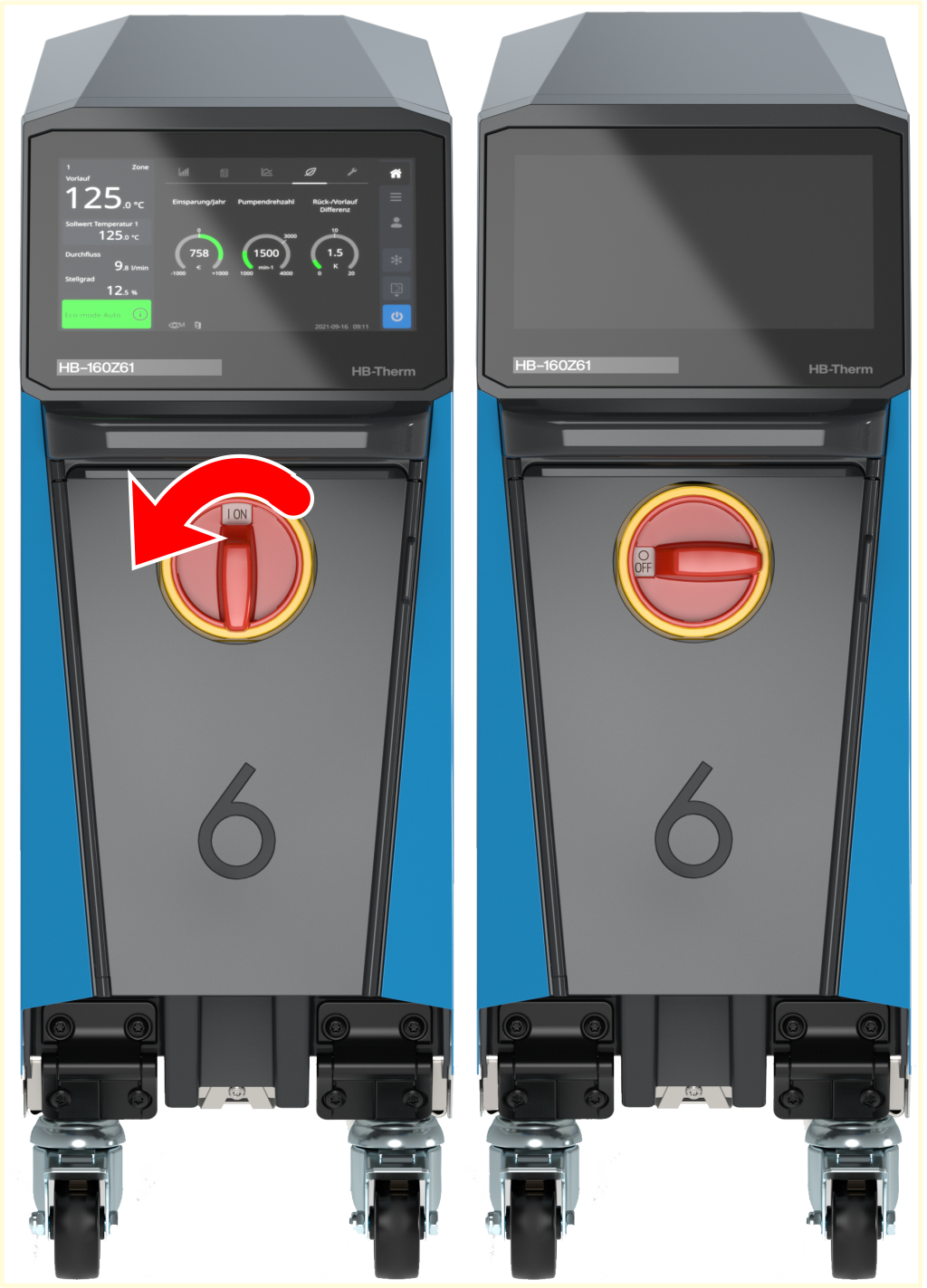

  • 메인 스위치를 해당 위치로 돌립니다 O (OFF).

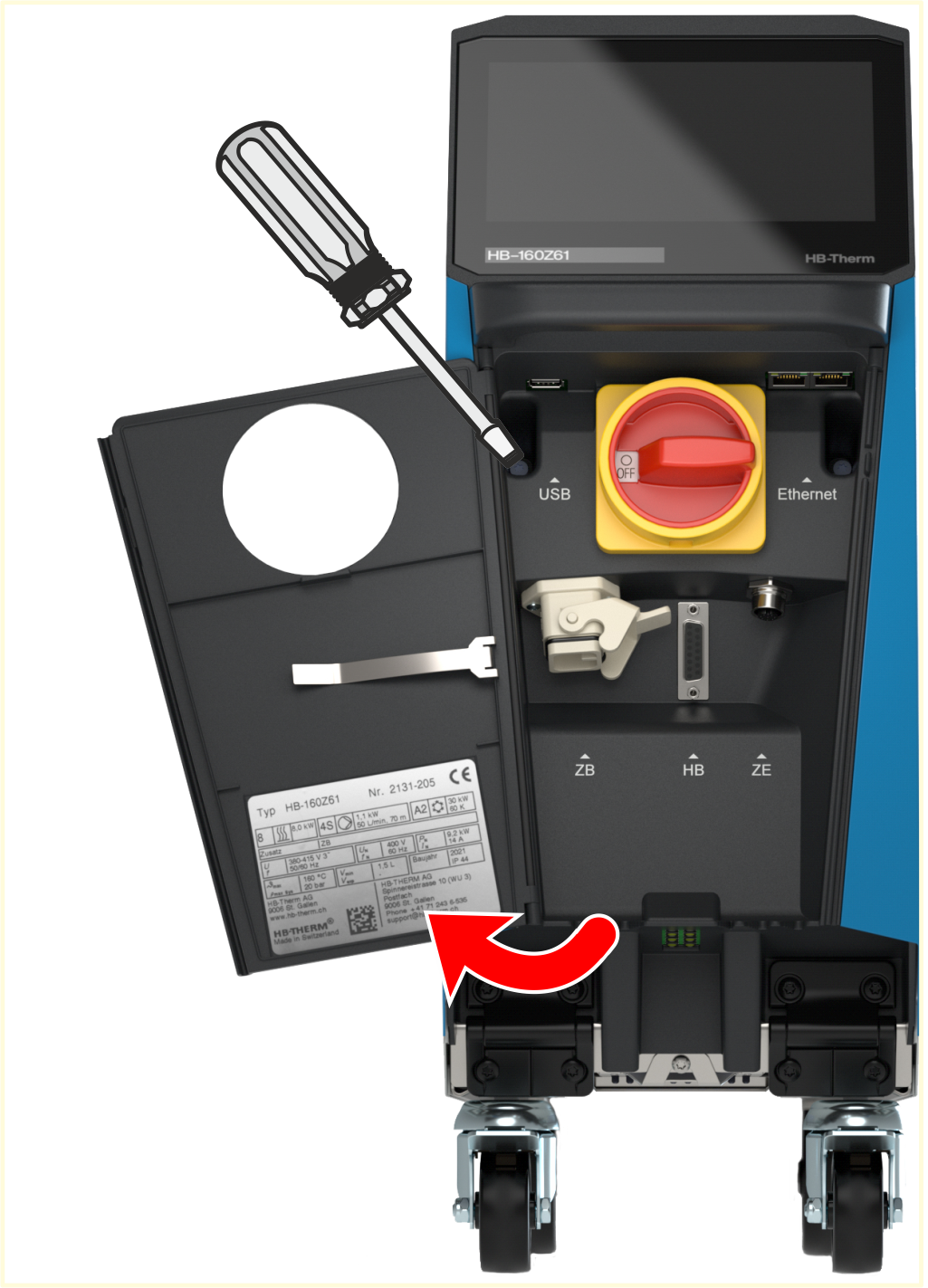

  • 현관문을 여세요.
  • Torx 드라이버를 사용하여 전면에 있는 두 개의 나사를 푸십시오.
  • 이제 앞면을 완전히 접을 수 있습니다.
  • Torx 드라이버로 전기 하우징의 보호 커버 나사를 제거하고 보호 커버를 제거합니다.
