tikslas

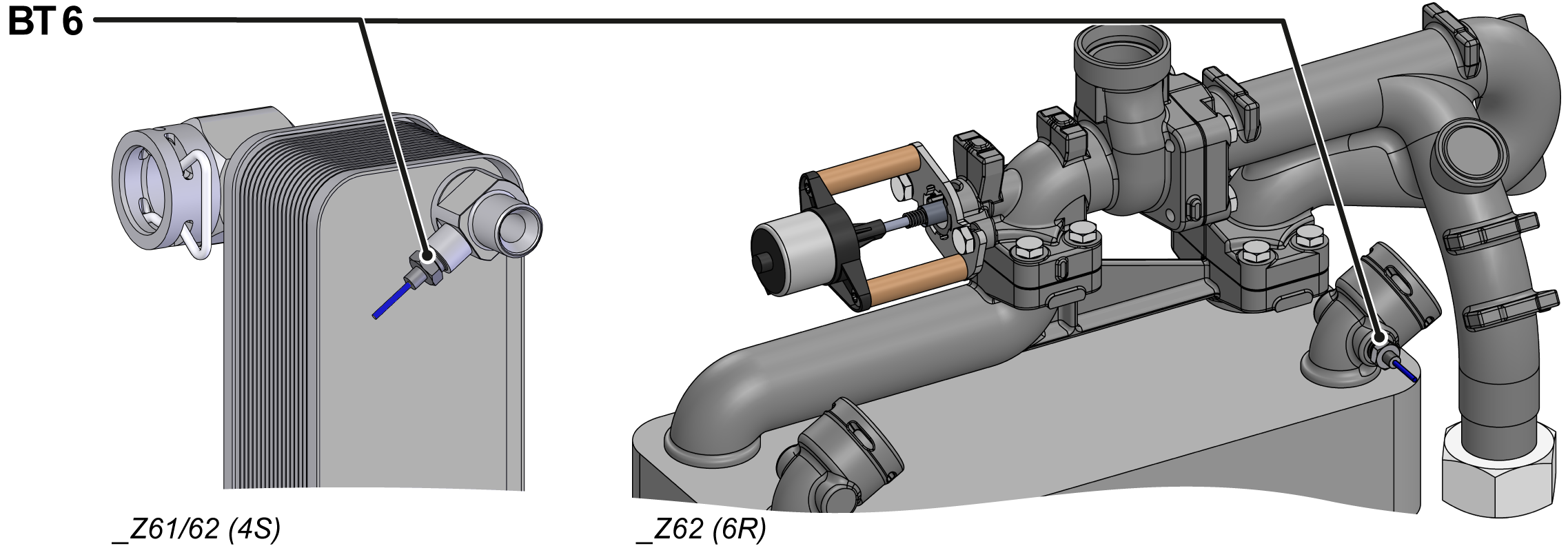

Temperatūros jutiklio keitimas (BT 6)

kvalifikacija

profesionalūs darbuotojai

Medžiaga

Pos.PaskyrimasT24226T29380 kelias
01

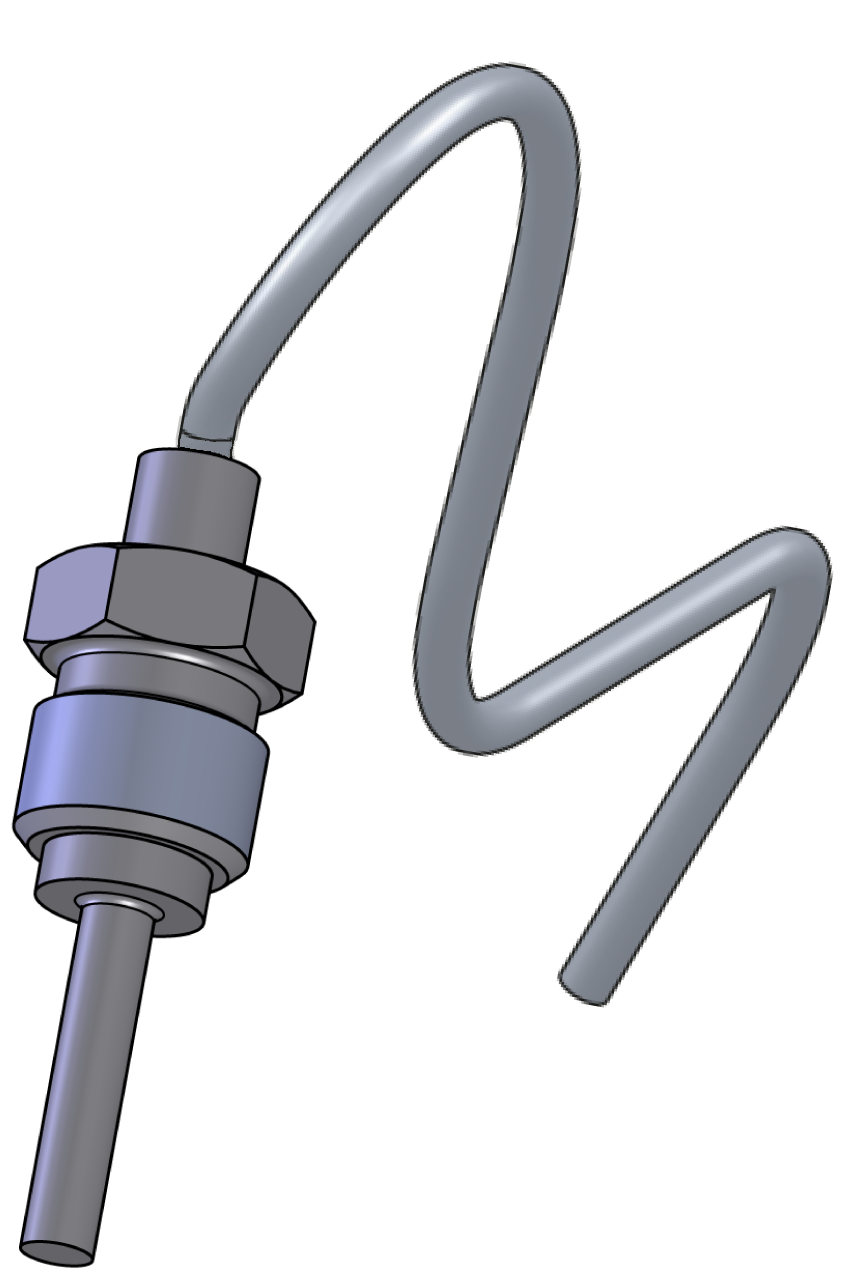

temperatūros jutiklis Pt 1000, 1,15 m

1-
01

temperatūros jutiklis Pt 1000, 1,3 m

-1

Reikalinga medžiaga

  • Torx atsuktuvas dydis 20
  • atviru galu veržliaraktis, dydis 10

Tęsti

DĖMESIO!

Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:

Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.

Aušinimas ir ištuštinimas

  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
    • įrenginys atvėsina ir ištuština pelėsį prieš jį išjungiant.

Patikrinkite slėgį ir išjunkite

  • Pasirinkite [Ekranas] > [Faktinės vertės] > [Sistemos slėgis].
    • Sistemos slėgis turi indikatorius 0,0 (± 0,1) bar.
  • Slėgis, kurį rodo izoterm. Režimas, turi būti 0,0 (+0,3) bar.

  • Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.

Nuimkite dangčius ir atidarykite priekį

  • Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).
  • Atidarykite priekines duris ir visiškai sulenkite priekį, atlaisvindami du “Torx” varžtus.

Pakeiskite atsarginę dalį

  • Išimkite temperatūros jutiklio kabelį iš GIF-61 įrenginys plokštės ir nuimkite kabelio kaklaraištį, kad visiškai pašalintumėte kabelį.
    • BT 6 → X36.1 (GIF-61)
  • Išimkite ir nuimkite temperatūros jutiklį.

DĖMESIO!

Sraigtinės jungtys, ypač nerūdijančio plieno/nerūdijančio plieno patikrinti įvestį plieno/nerūdijančio plieno deriniai, linkę įstrigti patikrinti įvestį įstrigti ilgą laiką veikiant aukštoje temperatūroje. Štai kodėl:

  • Naudokite tinkamus tepalus

  • Perkelkite kabelio raides iš senojo temperatūros jutiklio į naują.
  • Įdiekite naują temperatūros jutiklį ir priveržkite.
  • Maršrutas ir prijunkite kabelį nuo temperatūros jutiklio prie GIF-61 įrenginys plokštės.
    • BT 6 → X36.1 (GIF-61)
  • Iš naujo pritvirtinkite nuimtus kabelių raiščius arba pakeiskite juos naujais.

Patikrinkite sandarumą ir funkciją

  • Sulenkite priekį ir pritvirtinkite 2x “Torx” varžtus.
  • Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
  • Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.

Kalibruoti Temperatūra matavimas

DĖMESIO - neteisingo Kalibravimas pavojus!

Neteisingas kalibravimas gali sukelti įrenginys gedimą. Todėl: Patikrinkite Kalibravimas

  • Jei reikia, kalibruokite temperatūros jutiklį. Spustelėkite čia...

Išjunkite ir įdiekite dangčius

  • Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
    • įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
  • Išjunkite pagrindinį jungiklį (QS 1).
  • Iš naujo pritvirtinkite dangčius nuo įrenginys (→Atidaryti įrenginys).
