tikslas

Slėgio jutiklio keitimas (BP 1, BP 2, BP 3)

kvalifikacija

profesionalūs darbuotojai

Medžiaga

Pos.PaskyrimasDaiktaiT25305-X
01

slėgio jutiklis 0–25 bar

T25305-X1
02

O-žiedas 7,5x2 – FPM (optional)

T286621

Reikalinga medžiaga

  • Torx atsuktuvas dydis 20
  • kabelis kaklaraištis

Tęsti

DĖMESIO!

Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:

Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.

Atvėsinkite ir nusausinkite

  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
    • įrenginys atvėsina ir ištuština pelėsį prieš jį išjungiant.

Patikrinkite slėgį ir išjunkite

  • Pasirinkite [Ekranas] > [Faktinės vertės] > [Sistemos slėgis].
    • Sistemos slėgis turi indikatorius 0,0 (± 0,1) bar.
  • Slėgis, kurį rodo izoterm. Režimas, turi būti 0,0 (+0,3) bar.

  • Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.

Nuimkite dangčius ir atidarykite priekį

  • Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).
  • Atidarykite priekines duris ir visiškai sulenkite priekį, atlaisvindami du “Torx” varžtus.

Pakeiskite atsarginę dalį

  • Išimkite slėgio jutiklio kabelį (BP_1, BP_2, BP_3) GIF-61 įrenginys plokštėje ir visiškai nuimkite laidą.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)

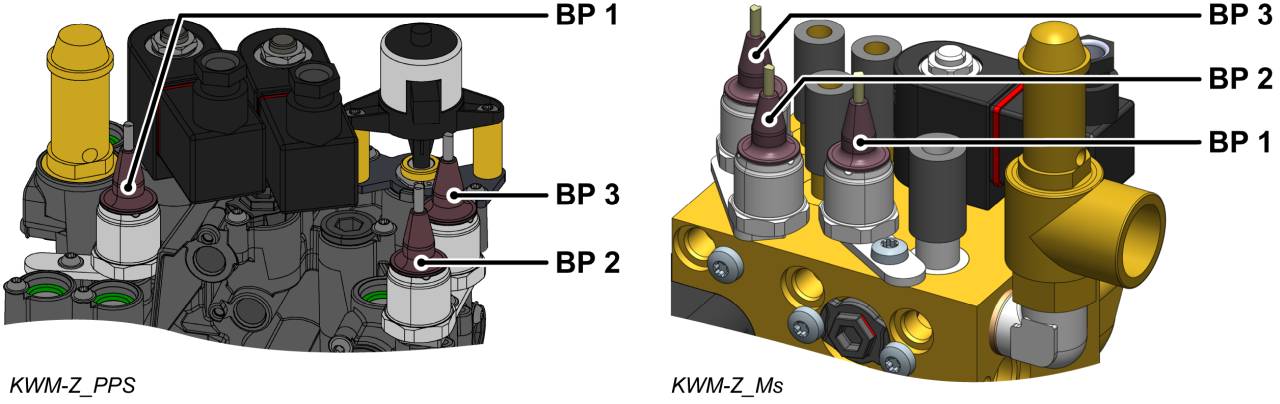

  • Nuimkite “Torx” varžtą ir nuimkite tvirtinimo plokštę.
  • Nuimkite slėgio jutiklį.
  • Jei reikia, naudokite naują o-žiedas (T28662). Priešingu atveju naudokite ankstesnį o-žiedas.
    • Įsitikinkite, kad sandarinimo paviršius yra švarus ir be šiukšlių.
  • Įdiekite naują slėgio jutiklį ir laikiklį ir pritvirtinkite tvirtinimo varžtu.
    • Plastikiniam aušinimo vandens moduliui (PPS) priveržkite varžtą 2 Nm - neviršykite jo!
  • Maršrutas ir prijunkite kabelį nuo slėgio jutiklio (BP_1, BP_2, BP_3) prie GIF-61 įrenginys plokštės.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Iš naujo pritvirtinkite nuimtus kabelių raiščius arba pakeiskite juos naujais.
  • Sulenkite priekį ir pritvirtinkite 2x “Torx” varžtus.

Patikrinkite Kalibravimas

DĖMESIO - neteisingo Kalibravimas pavojus!

Neteisingas kalibravimas gali sukelti įrenginys gedimą. Todėl: Patikrinkite Kalibravimas

  • Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
  • Įsitikinkite, kad įrenginys yra slėgio sumažinimas. Manometro parodytas slėgis turi būti 0,0 (+0,3) bar.
  • Pasirinkite [Ekranas] > [Faktinės vertės] > [Sistemos slėgis].
    • Sistemos slėgis turėtų rodyti 0,0 (± 0,1) bar.
    • Jei nuokrypis yra > 0,1 bar, slėgio jutiklis turi būti kalibruotas.

Kalibruoti slėgio jutiklis

Esant didesnėms linijinėms klaidoms, atskirus slėgio jutiklius galima kalibruoti.

  • Pasirinkite [Naudotojo profilis] ir nustatykite jį į “priežiūra”.
  • Pasirinkite [Servisas ] > [Kalibravimas ] > [Slėgis] > [Slėgio Jutiklis 1/2/3 poslinkis ].
    • Atitinkamai nustatykite poslinkį.
  • Dar kartą išbandykite tikrinimo procesą

Patikrinkite sandarumą ir funkciją

  • Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.

Išjunkite ir įdiekite dangčius

  • Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
    • įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
  • Išjunkite pagrindinį jungiklį (QS 1).
  • Iš naujo pritvirtinkite dangčius nuo įrenginys (→Atidaryti įrenginys).
