tikslas

Dabartinio matavimo plokštės pakeitimas ZSM-61 (8.x)

kvalifikacija

profesionalūs darbuotojai

Medžiaga

Pos.PaskyrimasDaiktaiT28501
01ZSM-61 srovės matavimo plokštėT285011

Reikalinga medžiaga

  • Torx atsuktuvas dydis 20

Tęsti

DĖMESIO!

Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:

Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.

Atvėsinkite ir išjunkite

  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
    • įrenginys atvėsta, kol temperatūra yra žemesnė už šaldymo temperatūra. Tada įrenginys išsijungia.

Nuimkite dangčius ir atidarykite priekį

  • Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).
  • Atidarykite priekines duris ir visiškai sulenkite priekį, atlaisvindami du “Torx” varžtus.
  • Nuimkite apsauginį dangtelį elektros korpuse, nuimdami “Torx” varžtus.

Pakeiskite atsarginę dalį

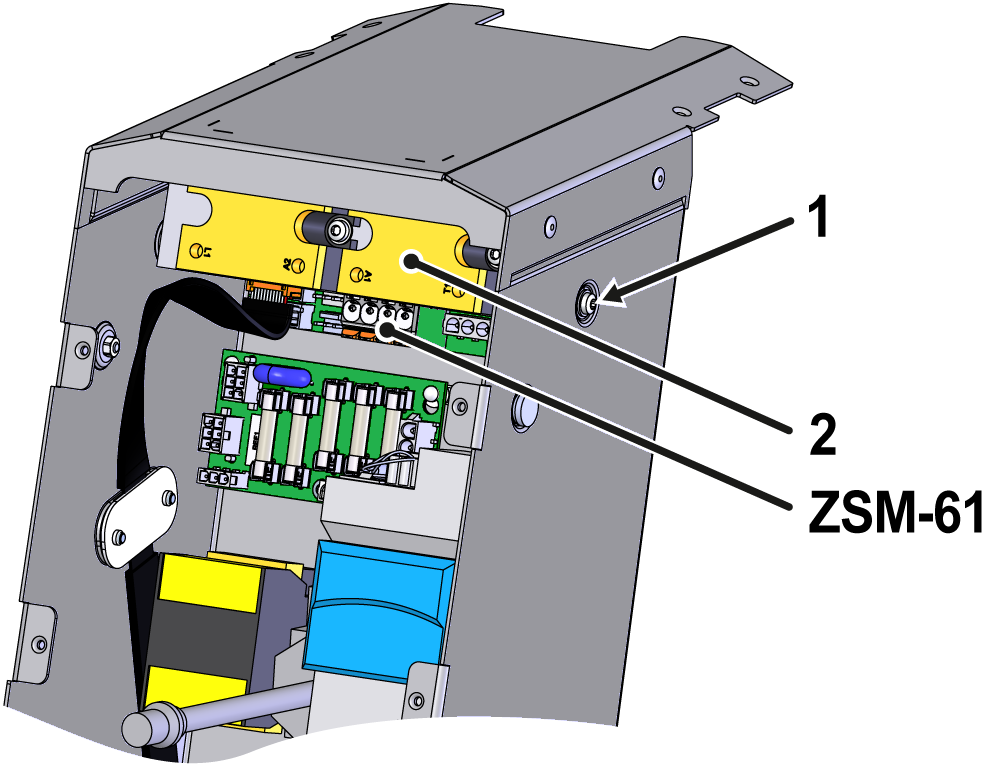

  • Nuimkite X313.x jungtį ir X301.x kabelio lemputes ZSM-61 galios matavimo plokštėje.
  • Nuimkite šoninius tvirtinimo varžtus nuo šilumos kriaukle (①).
  • Nuimkite radiatorių su kietojo kūno relė (②) (geresniam prieinamumui)
    • Ištraukite radiatorių žemyn ir pakelkite. Atkreipkite dėmesį į kreipiamąjį griovelį radiatoriaus šone.
  • Pašalinkite ZSM-61 srovės matavimo plokštę
    • Pašalinti visos kitas jungtis ant plokštės.
    • Nuimkite plokštės tvirtinimo varžtą.
    • Nuimkite plokštę iš laikiklio ir nuimkite ją.

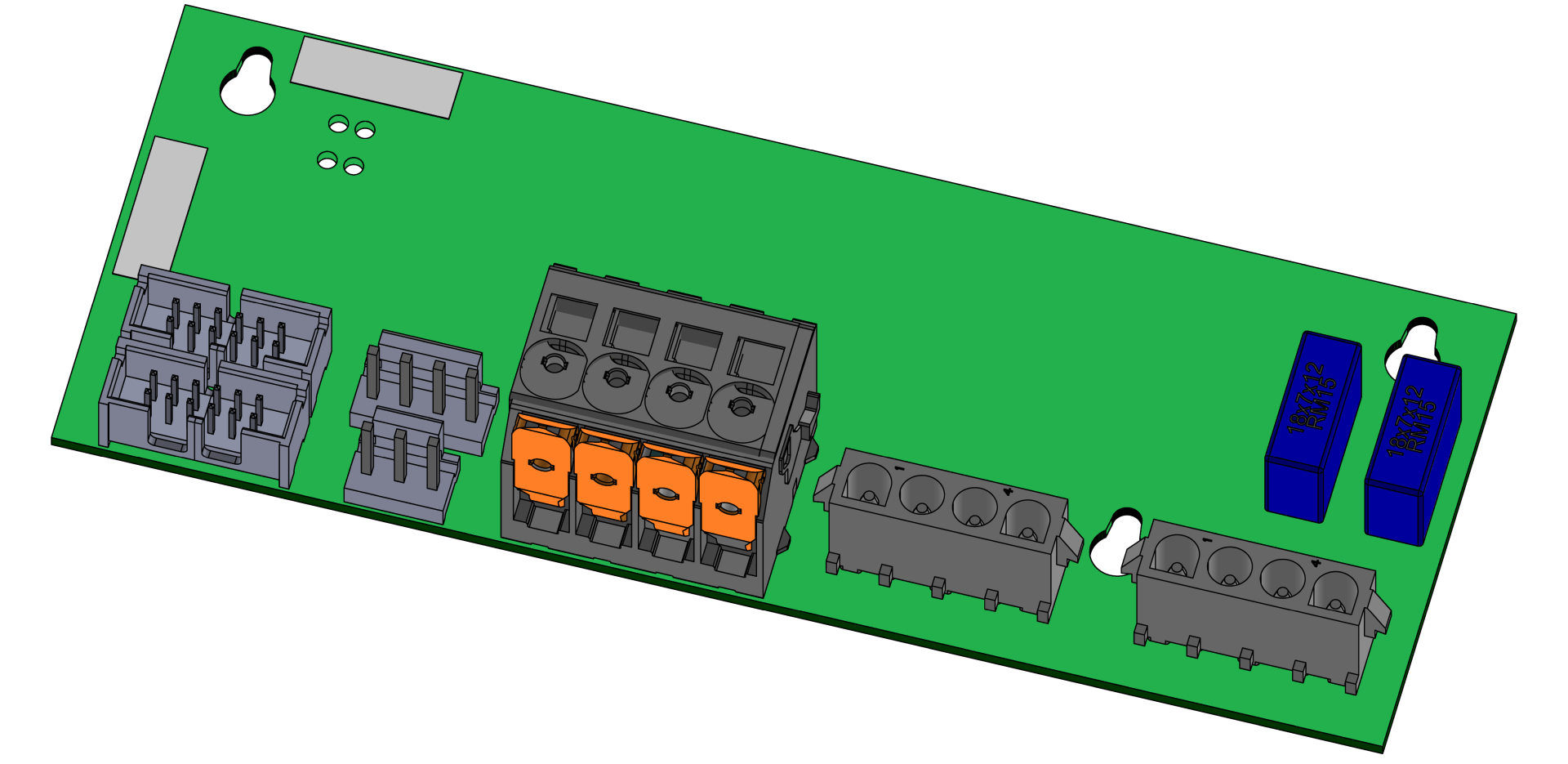

  • Naudokite naują ZSM-61 srovės matavimo plokštę
    • Įdėkite naują plokštę į laikiklį ir pritvirtinkite tvirtinimo varžtu.
    • Iš naujo prijunkite visos jungtis (išskyrus X313.x).
    • Įsitikinkite, kad visos jungtys yra teisingai pritvirtintos.
  • Įdiekite radiatorių su kietojo kūno relė (②)
    • Įdiekite šilumos kriaukle, įsitikinkite, kad kreipiamasis griovelis yra tinkamai suderintas.
    • Pritvirtinkite tvirtinimo varžtus (①).
  • Prijunkite X313.x jungtį prie ZSM-61 galios matavimo plokštės.

Uždaryti priekinę dalį

  • Įstatykite apsauginį dangtelį aplink elektros korpusą ir pritvirtinkite “Torx” varžtais.
  • Sulenkite priekį ir pritvirtinkite 2x “Torx” varžtus.

Patikrinkite funkciją

  • Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
  • Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.

Išjungti

  • Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
    • įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
  • Išjunkite pagrindinį jungiklį (QS 1).
