tikslas

LED būsenos šviesos keitimas SPL-61 (A 18)

kvalifikacija

Profesionalūs darbuotojai

Medžiaga

Pos.PaskyrimasDaiktaiT28604

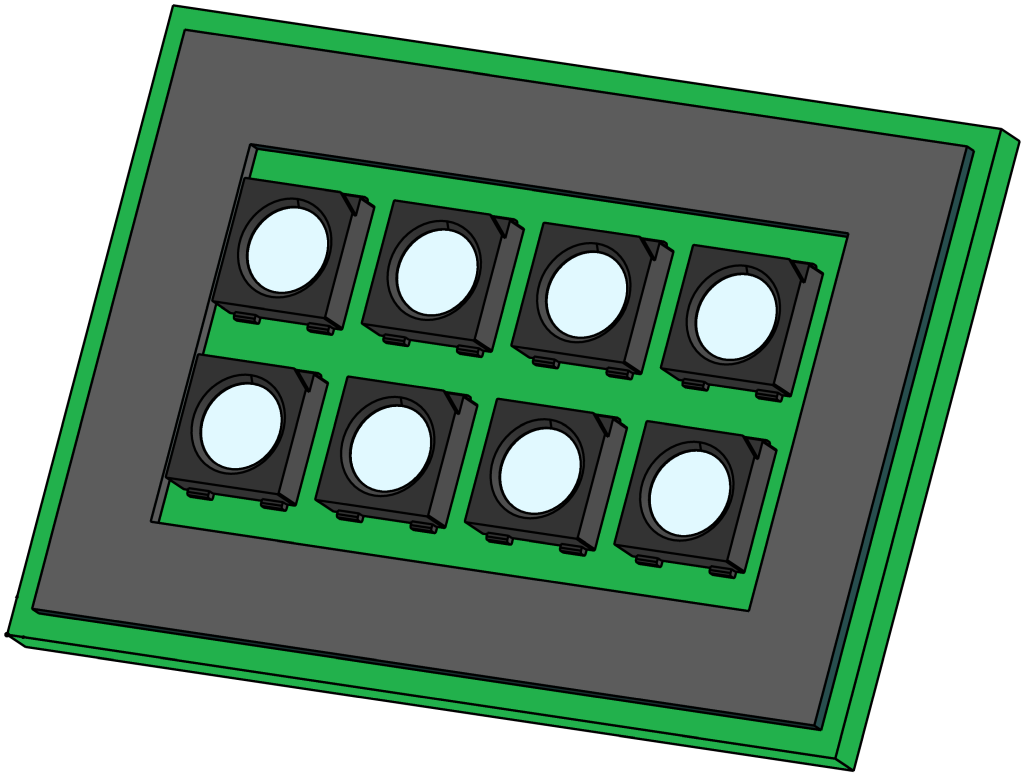

01LED būsenos lemputė SPL-61T286041

Reikalinga medžiaga

  • Torx atsuktuvas dydis 20
  • Valymas/tirpiklis klijų likučiams pašalinti

Tęsti

DĖMESIO!

Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:

Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.

Atvėsinkite ir išjunkite

  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
    • įrenginys atvėsta, kol temperatūra yra žemesnė už šaldymo temperatūra. Tada įrenginys išsijungia.

  • Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.

Atviras priekis

  • Atidarykite priekines duris ir visiškai sulenkite priekį, atlaisvindami du “Torx” varžtus.

Pakeiskite atsarginę dalį

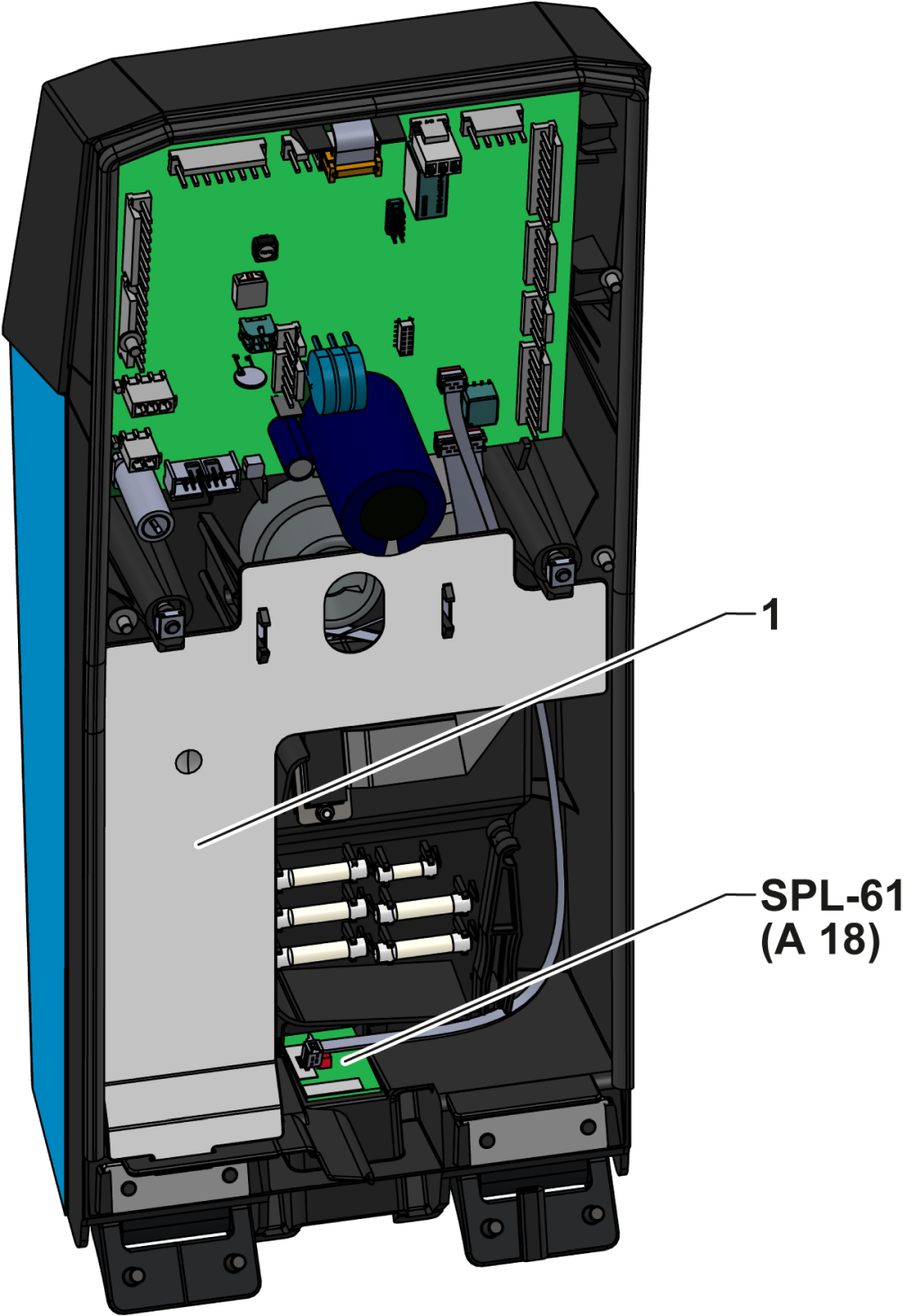

  • Nuimkite kabelio dangtelį (tik rėmo dydis 61)
    • Atleiskite ir nuimkite kabelio dangtelį (①), kartu paspausdami tvirtinimo spaustukus.
    • Švelniai ištraukite kabelio diržą iš kabelio kanalo ir stumkite jį į šalį, kad būtų prieinama SPL-61 plokštė.
  • Pašalinkite SPL-61 plokštę
    • Atjunkite X922 jungtį iš plokštės.
    • Paspauskite lentą (pritvirtintą dvipuse lipnia juosta) į korpusą iš išorės į vidų, kol klijai bus išleisti.
    • Nuimkite SPL-61 plokštę iš Korpusas.
  • Paruoškite klijų paviršių
    • Pašalinkite klijų likučius ant Korpusas (jei reikia, naudodami tinkamą valymą/tirpiklį).
    • Įsitikinkite, kad lipnus paviršius yra švarus, sausas ir be riebalų.
  • Įdėkite naują SPL-61 plokštę
    • Klijai naują plokštę į Korpusas įdubą.
    • Vėl prijunkite X922 jungtį.
  • Įdiekite kabelio dangtelį (tik rėmo dydis 61)
    • Įdėkite kabelio diržą atgal į kabelio kanalą.
    • Įdėkite kabelio dangtelį (①) į atitinkamas įdubas.

Uždaryti priekinę dalį

  • Sulenkite priekį ir pritvirtinkite 2x “Torx” varžtus.

Patikrinkite funkciją

  • Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
    • Patikrinkite, ar paleidimo metu LED būsenos lemputė mirksi baltai.
  • Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.

Išjungti

  • Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
    • įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
  • Išjunkite pagrindinį jungiklį (QS 1).
