tikslas

nuotėkio stotelė modulio (ZLM) sandariklių keitimas

kvalifikacija

profesionalūs darbuotojai

Medžiaga

Pos.PaskyrimasDaiktaiT28995-1T28995-2
01o-žiedas FPM 56.87x1.78T289791-
02o-žiedas FPM 17x2T216383-
03o-žiedas FPM 56.87x1.78T28988-1
04o-žiedas FPM 17x2T23523-3

Reikalinga medžiaga

  • Torx atsuktuvai, dydis 20 ir 30
  • Atsuktuvas plokščia galvute, dydis 0
  • šešiakampis veržliaraktis, dydis 10

Tęsti

DĖMESIO!

Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:

Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.

Aušinimas ir ištuštinimas

  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
    • įrenginys atvėsta, kol temperatūra yra žemesnė už šaldymo temperatūra. Tada įrenginys išsijungia.

Patikrinkite slėgį ir išjunkite įrenginys

  • Pasirinkite [Ekranas] > [Faktinės vertės] > [Sistemos slėgis].
    • Sistemos slėgis turi indikatorius 0,0 (± 0,1) bar.
  • Slėgis, kurį rodo izoterm. Režimas, turi būti 0,0 (+0,3) bar.

  • Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.

Pašalinti dangčius

  • Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).
  • Norint pasiekti nuotėkio stabdymo modulį (ZLM), visas ortakis turi būti išmontuotas 6 tvirtinimo varžtais.
Plombų keitimas
  • Nuimkite ir nuimkite YV_3 elektromagnetinio vožtuvas kabelio jungtį.

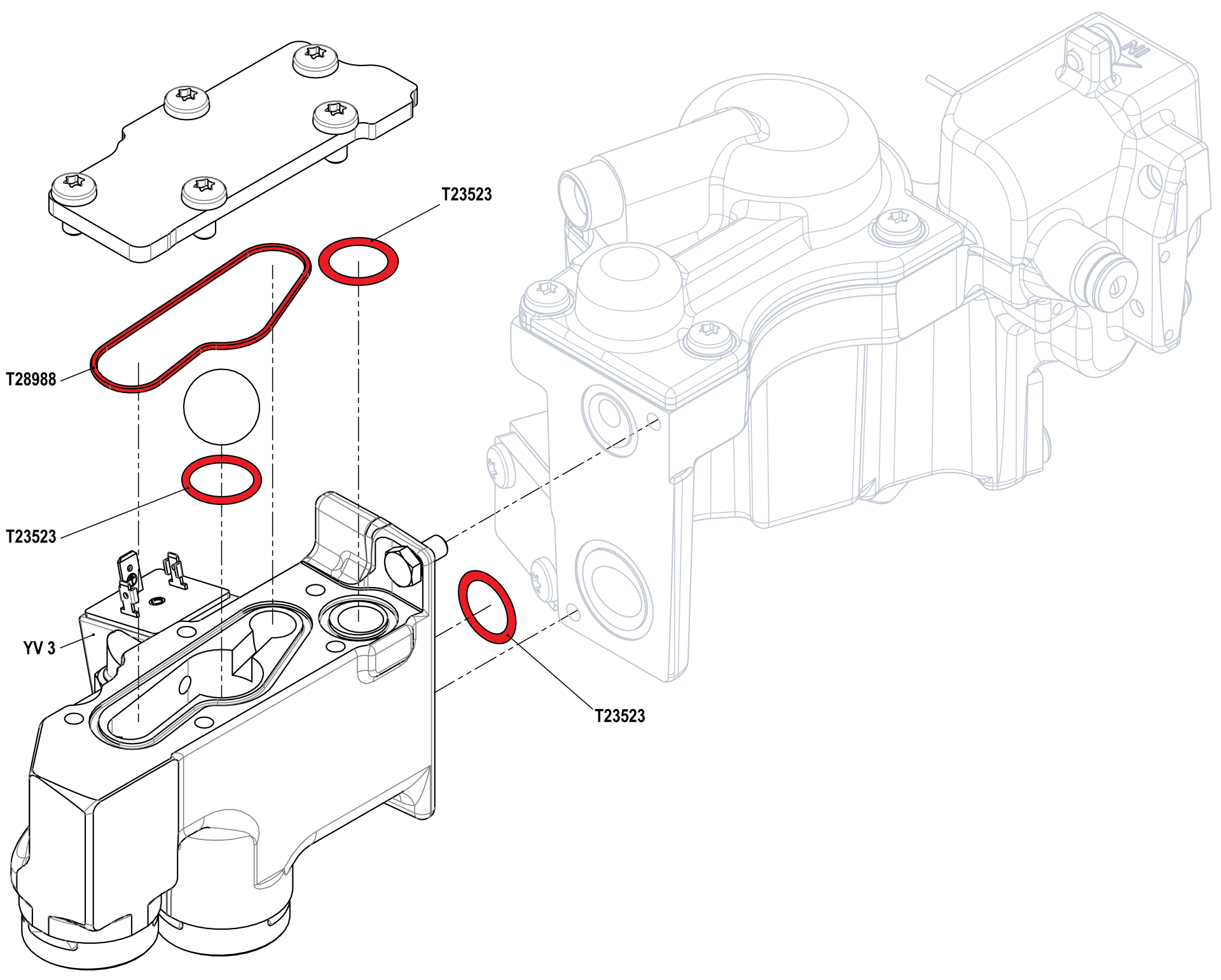

  • Atidarykite nuotėkio stotelė modulį (ZLM), kaip parodyta.
  • Nuimkite sandariklius ir išvalykite vietą, kurioje yra sumontuoti sandarikliai.
  • Įdėkite naujus sandariklius ir vėl uždarykite šilumos perdavimo modulį (ZLM).
  • Įdiekite ir priveržkite YV_3 elektromagnetinio kabelio jungtį.

T28995-1: HB-100/140Z61/62 (4T/4S)

T28995-2: HB-160Z61/62 (4S)

Patikrinkite sandarumą ir funkciją

  • Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
  • Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.
Išjunkite ir įdiekite dangčius
  • Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
    • įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
  • Išjunkite pagrindinį jungiklį (QS 1).
  • Iš naujo pritvirtinkite dangčius nuo įrenginys (→Atidaryti įrenginys).
