PASTABA!

Priklausomai nuo gaminio, sistemos jungtys yra prisukamos arba prijungtos. Jei rekomenduojamos žarnos jungties negalima prijungti prie vartotojo, vartotojui turi būti sumažintas skerspjūvio plotas. Norint pasiekti kuo mažesnius slėgio nuostolius, simbolis neturi būti atliekamas įrenginyje.

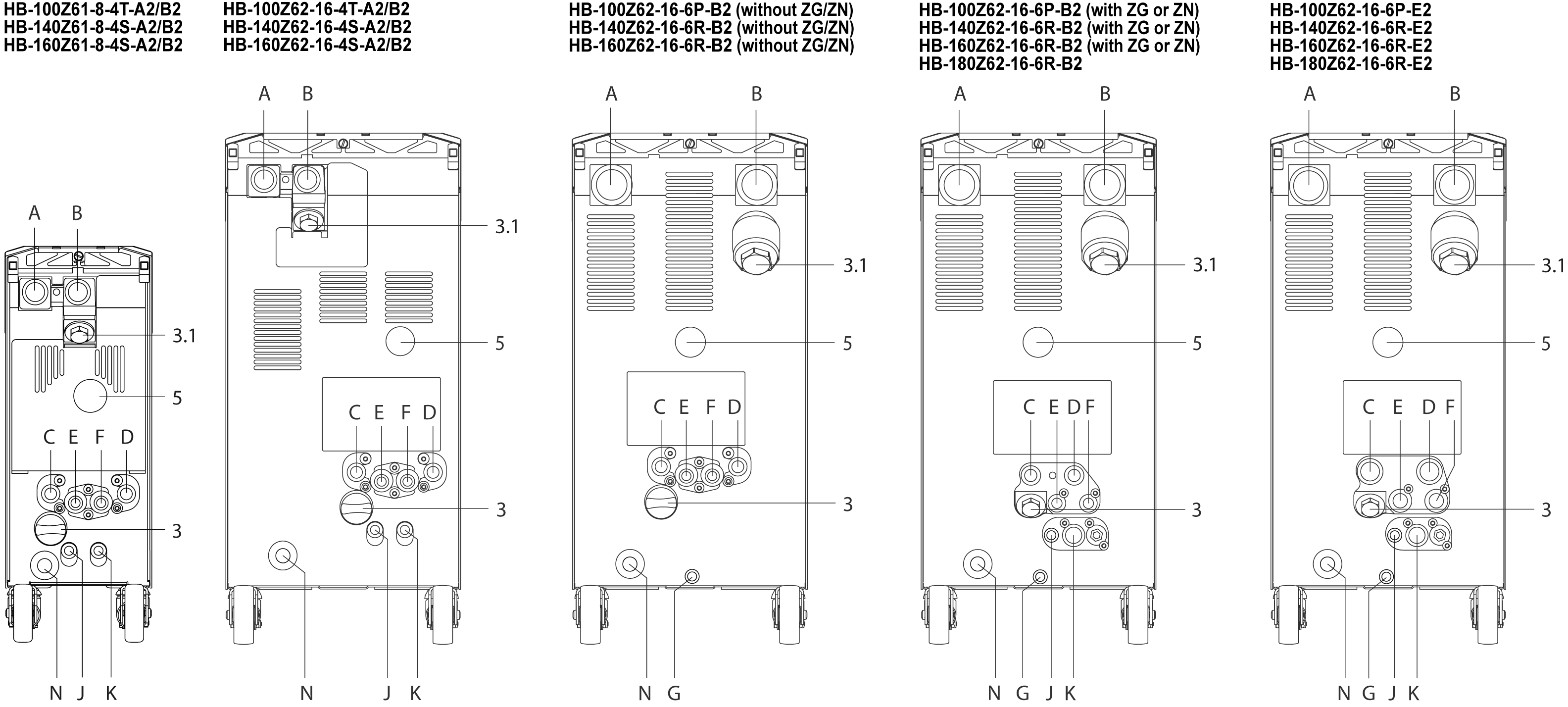

Prietaiso gale esančios jungtys ir svarbiausi komponentai apibūdinami taip:

A


OUT

Ištek. Rež.

B

IN

Grįžtamoji rež.

C

Aušinamojo vandens įėjimas

D

Aušinamojo vandens išėjimas

5

Slėgis indikatorius

3.1

Grįžtamoji rež. Filtrą

3

Aušinimo vandens filtras

E

S1

Sistemos vandens įėjimas *

F

S2

Sistemos vandens išėjimas *

J

AIR IN

Suslėgtojo oro įėjimas (ZG)

K

AIR OUT

Suslėgtojo oro išėjimas ** (ZG)

N

-Maitinimo laidas

* Ryšį galima naudoti tik tuo atveju, jei perėjote į atskiras sistemos vandens jungtis (→ spustelėkite čia).
** Jungtis gali būti naudojama tik tuo atveju, jei Formų išleidimas su susp. Oru nustatytas į šį lizdą (→ spustelėkite čia).

Specifikacijos

Type

HB-100Z61/62

HB-140Z61/62

HB-160Z61/62

temperatūra maks.

100 °C

140 °C

160 °C

Ryšys: Ištek. Rež., Grįžtamoji rež.

Sriegis

G3/4



Atsparumas
(įskaitant hidraulinę grandinę)

20 bar, 120 °C

20 bar, 160 °C

20 bar, 180 °C

Jungtis: grįžtamojo srauto jutiklio gedimas

Slėgis

2–5 bar

Sriegis

G3/8

Atsparumas

10 bar, 100 °C

Jungtis: atskira sistema vandens

Slėgis

2–5 bar

Sriegis

G1/4

Atsparumas

10 bar, 100 °C

Jungtis: suspaustas oras (ZG)

Slėgis

2–8 bar *

Sriegis

G1/4

Atsparumas

10 bar, 100 °C

* Pelėsių ištuštinimas yra efektyvesnis naudojant didesnį suspaustą orą
