mērķis

Temperatūras sensora nomaiņa (BT 6)

kvalifikācija

speciālisti

Materiāls

Pos.ApzīmējumsT24226T29380 autoceļš
01

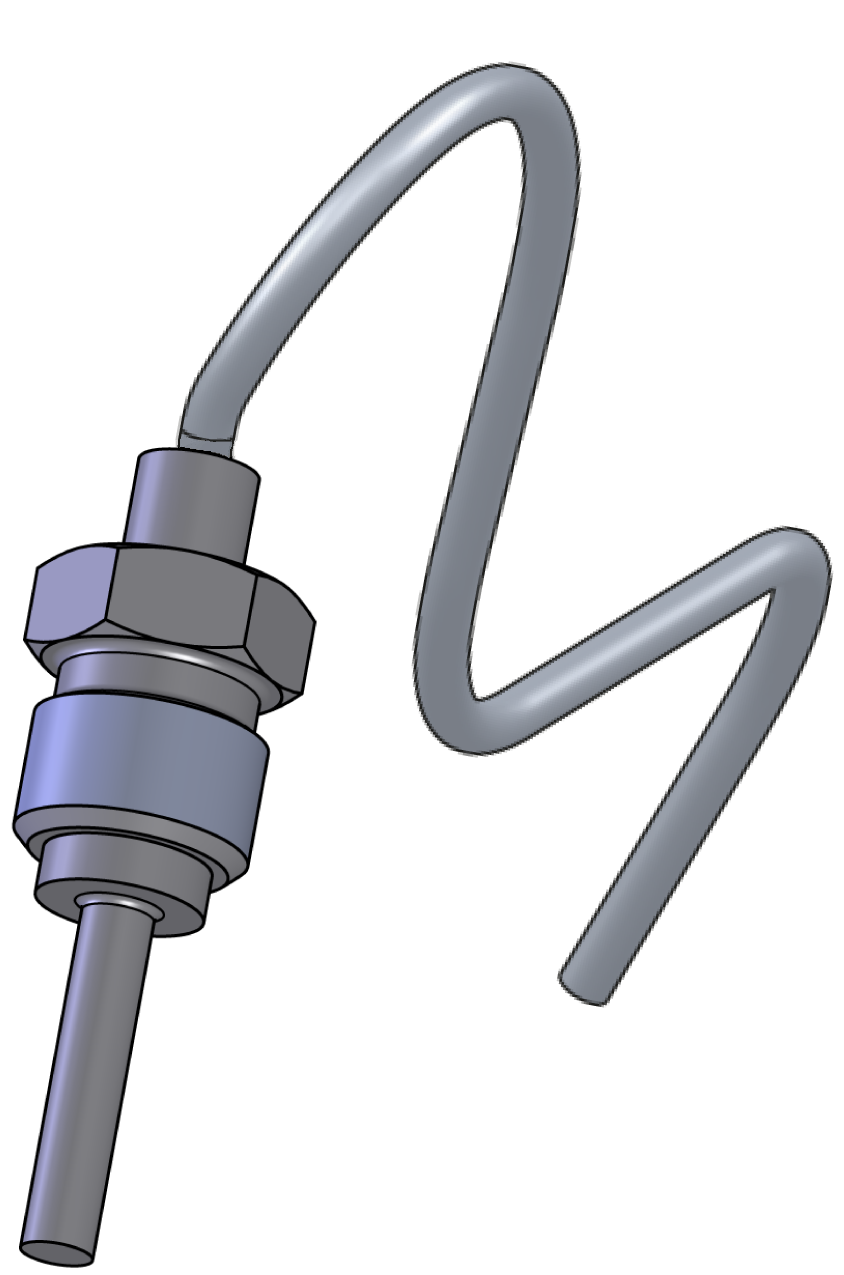

temperatūras sensors Pt 1000, 1,15 m

1-
01

temperatūras sensors Pt 1000, 1,3 m

-1

Nepieciešamais materiāls

  • Torx skrūvgriezis 20 size
  • atvērta atslēga, size 10

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un iztukšot

  • Pamata ekrāns pieskarieties funkciju pogai ().
  • Pamata ekrāns pieskarieties funkciju pogai ().
    • Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.

Pārbaudiet spiedienu un izslēdziet

  • Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens].
    • Sistēmas spiediens spiedienam displejs 0,0 (±0,1) bar.
  • Manometra parādītajam spiedienam jābūt 0,0 (+0,3) bar.

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.

Noņemt vākus un atvērt priekšpusi

  • Noņemiet vāciņus no ierīce (→Atvērt ierīce).
  • Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.

Rezerves daļas nomaiņa

  • Noņemiet temperatūras sensora kabeli no GIF-61 ierīce plates un noņemiet kabeļa kaklasaiti, lai pilnībā noņemtu kabeli.
    • BT 6 → X36.1 (GIF-61)

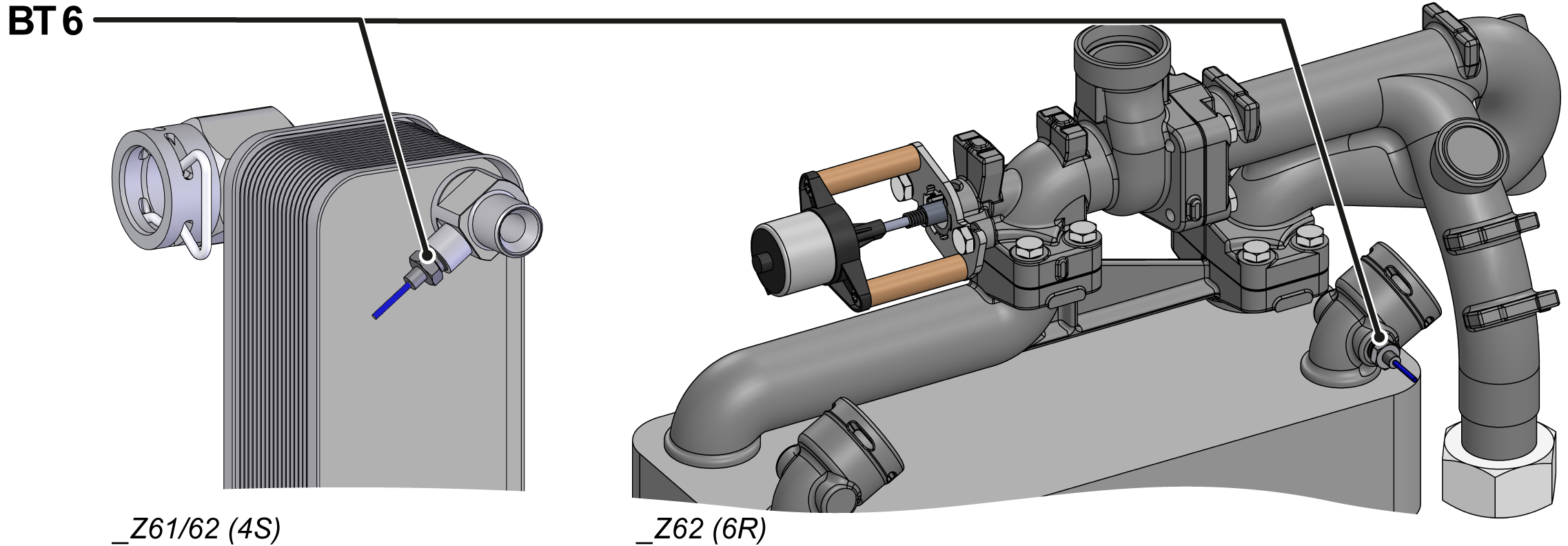

  • Noņemiet un noņemiet temperatūras sensoru.

UZMANĪBU!

Skrūvju savienojumi, jo īpaši kombinācijas no nerūsējošā tērauda/nerūsējošā tērauda vai tērauda/nerūsējošā tērauda, mēdz iestrēgt vai iestrēgt, kad darbība ilgu laiku augstā temperatūrā. Tieši tāpēc:

  • Izmantot atbilstošas smērvielas

  • Pārsūtiet kabeļa burtus no vecā temperatūras sensora uz jauno.
  • Uzstādiet jaunu temperatūras sensoru un pievelciet.
  • Maršrutu un pievienojiet kabeli no temperatūras sensora uz GIF-61 ierīce plati.
    • BT 6 → X36.1 (GIF-61)
  • Atkārtoti piestipriniet noņemtās kabeļu saites vai nomainiet tās ar jaunām.

Pārbaudīt hermētiskumu / funkcija

  • Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.
  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.

Kalibrēšanas Temperatūra mērīšana

UZMANĪBU — nepareizas kalibrēšana draudi!

Nepareiza kalibrēšana var izraisīt ierīce darbības traucējumus. Tāpēc: pārbaudiet kalibrēšana

izslēgt un instalēt vākus

  • Izslēgt ierīci, izmantojot I/O pogu ().
    • Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
  • Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
