mērķis

Elektrisko kontaktoru nomaiņa (KM 1)

kvalifikācija

Elektriķi

Materiāls

Pos.ApzīmējumsT24426T24427T24683
01

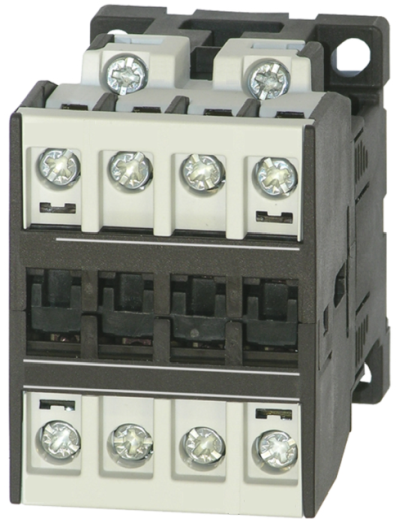

Schütz K3-10, 24 VAC

1--
01

Schütz K3-18, 24 VAC

-1-
01

Schütz K3-32, 24 VAC

--1

Nepieciešamais materiāls

  • Torx skrūvgriezis 20 size
  • Plakanās galvas skrūvgriezis, size 3

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un izslēgt

  • Pamata ekrāns pieskarieties funkciju pogai ().
    • Ierīce atdziest, līdz temperatūra ir zemāka par dzesēšanas temperatūra. Pēc tam ierīce izslēdzas.

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.

Atvērt priekšējo

  • Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.
  • Noņemiet aizsargpārsegu elektriskajā korpusā, noņemot Torx skrūves.

Rezerves daļas nomaiņa

PIEZĪME!

Pirms nomaiņas pārliecinieties, ka visi kabeļu marķējumi ir viegli izlasāmi. Ja nepieciešams, atkārtoti marķējiet kabeļus. Savienojums tiek veikts saskaņā ar attiecīgā ierīces tips elektrisko shēmu (noklikšķiniet šeit... ).

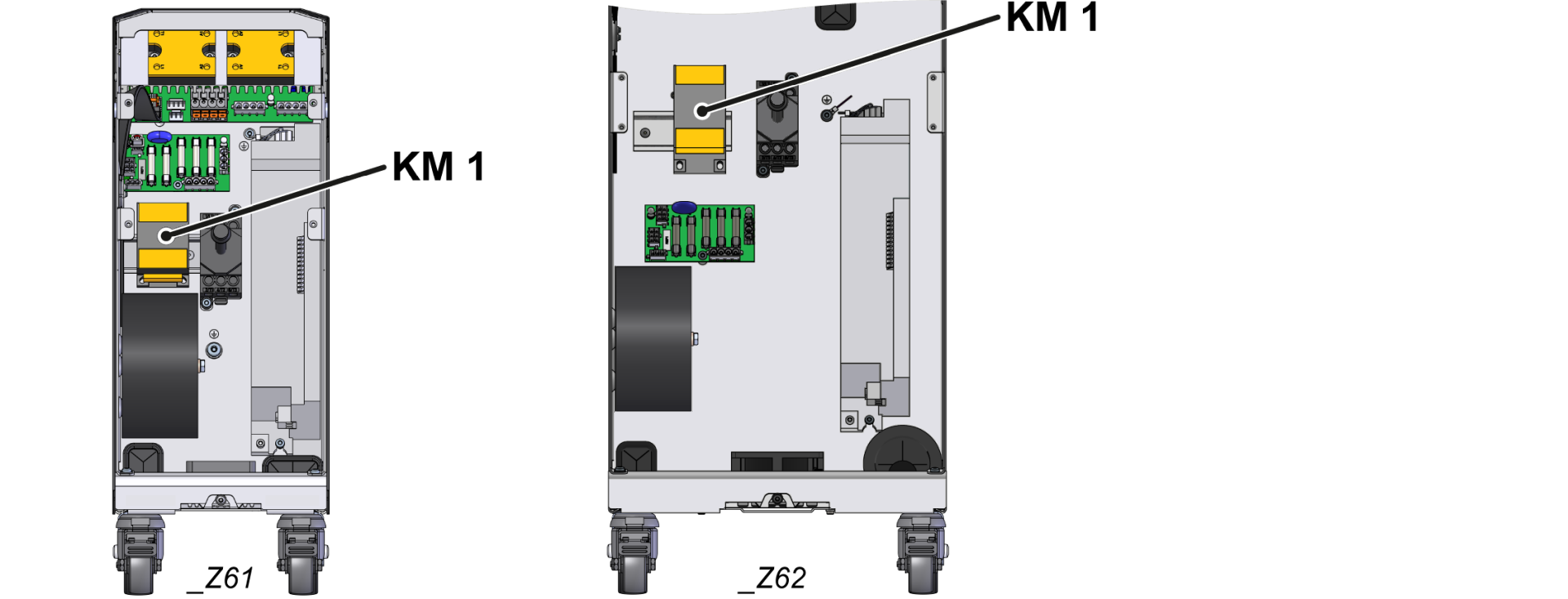

  • visiems kabeļi no KM_1 kontaktora termināliem.
  • Noņemiet kontaktoru (KM_1) no cepuru sliedes.
    • Atlaidiet slēdzeni kontaktora apakšā ar skrūvgriezi.
    • Nedaudz nolieciet aizsargu un paceliet to no cepures sliedes.
  • Pārbaudiet, vai jaunais slēdzējs (KM_1) ir piemērots paredzētajam lietojumam (salīdziniet tehniskās specifikācijas).
  • Uzstādiet jauno kontaktoru (KM_1) uz cepuru sliedes.
    • Turiet aizsargu tā, lai slēdzene būtu vērsta uz leju. Novietojiet uz cepuru sliedes un nospiediet uz leju, līdz atskan “klikšķis”.
  • Pievienojiet kabeli pareizajiem spailēm saskaņā ar elektrisko shēmu.
    • Pārliecinieties, ka neviens kabeļu izolācija nav iestrēdzis un kabeļa kontakts ir plakans savienojuma kamerā.
    • Pievelciet kabeļu savienojumus ar griezes momentu 10 Nm.
  • Veiciet vizuālu un stiepes testu.
    • Pārliecinieties, ka visi kabeļu savienojumi ir droši piestiprināti un pareizi izgatavoti saskaņā ar elektrisko shēmu.

Aizvērt priekšējo

  • Uzstādiet aizsargpārsegu ap elektrisko korpusu un nostipriniet ar Torx skrūvēm.
  • Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.

Pārbaudes funkcija

  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.
  • Izslēgt ierīci, izmantojot I/O pogu ().
    • Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
