mērķis

Spiediena sensora nomaiņa (BP 1, BP 2, BP 3)

kvalifikācija

speciālisti

Materiāls

Pos.ApzīmējumsPriekšmetiT25305-X
01

spiediena sensors 0–25 bar

T25305-X1
02

O-gredzens 7,5x2 – FPM (optional)

T286621

Nepieciešamais materiāls

  • Torx skrūvgriezis 20 size
  • kabeļu kaklasaite

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un iztukšot

  • Pamata ekrāns pieskarieties funkciju pogai ().
  • Pamata ekrāns pieskarieties funkciju pogai ().
    • Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.

Pārbaudiet spiedienu un izslēdziet

  • Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens].
    • Sistēmas spiediens spiedienam displejs 0,0 (±0,1) bar.
  • Manometra parādītajam spiedienam jābūt 0,0 (+0,3) bar.

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.

Noņemt vākus un atvērt priekšējo

  • Noņemiet vāciņus no ierīce (→Atvērt ierīce).
  • Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.

Rezerves daļas nomaiņa

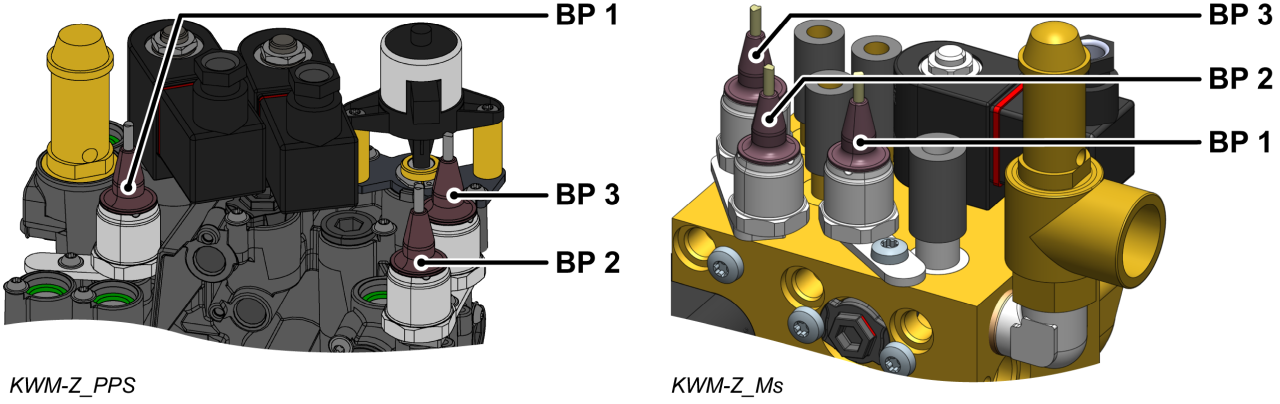

  • Noņemiet spiediena sensors kabeli (BP_1, BP_2, BP_3) uz GIF-61 ierīce plates un pilnībā noņemiet kabeli.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Noņemiet Torx skrūvi un noņemiet montāžas plāksni.
  • Noņemiet spiediena sensors.
  • Ja nepieciešams, izmantojiet jaunu o-gredzens (T28662). Pretējā gadījumā izmantojiet iepriekšējo o-gredzens.
    • Pārliecinieties, ka blīvējuma virsma ir tīra un bez gružiem.
  • Uzstādiet jaunu spiediena sensors un kronšteinu un nostipriniet ar montāžas skrūvi.
    • Plastmasas dzesēšanas ūdens modulim (PPS) pievelciet skrūvi ar 2 Nm — nepārsniedziet to!
  • Maršrutu un pievienojiet kabeli no spiediena sensors (BP_1, BP_2, BP_3) uz GIF-61 ierīce plati.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Atkārtoti piestipriniet noņemtās kabeļu saites vai nomainiet tās ar jaunām.
  • Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.

Pārbaudiet kalibrēšana

UZMANĪBU — nepareizas kalibrēšana draudi!

Nepareiza kalibrēšana var izraisīt ierīce darbības traucējumus. Tāpēc: pārbaudiet kalibrēšana

  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
  • Pārliecinieties, vai ierīce ir bez spiediena. Manometra parādītajam spiedienam jābūt 0,0 (+0,3) bar.
  • Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens].
    • Sistēmas spiediens spiedienam jābūt 0,0 (±0,1) bar.
    • Ja novirze ir >0,1 bar, spiediena sensors jākalibrē.

Kalibrēšanas spiediena sensors

Lielāku lineāro kļūdu gadījumā atsevišķus spiediena sensorus var kalibrēt.

  • Atlasiet [Lietotāja Profils] un iestatiet to uz “uzturēšan”.
  • Izvēlieties [Pakalpojums ] > [kalibrēšana] > [Spiediens ] > [Spiediens Sensors 1/2/3 nobīde ].
    • Iestatiet nobīdi atbilstoši.
  • Mēģiniet vēlreiz verifikācijas procesu

Pārbaudīt hermētiskumu / funkcija

  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.

izslēgt un instalēt vākus

  • Izslēgt ierīci, izmantojot I/O pogu ().
    • Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
  • Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
