mērķis

ierīce paneļa nomaiņa GIF-61 (A 4)

kvalifikācija

speciālisti

Materiāls

Pos.ApzīmējumsPriekšmetiT28499
01

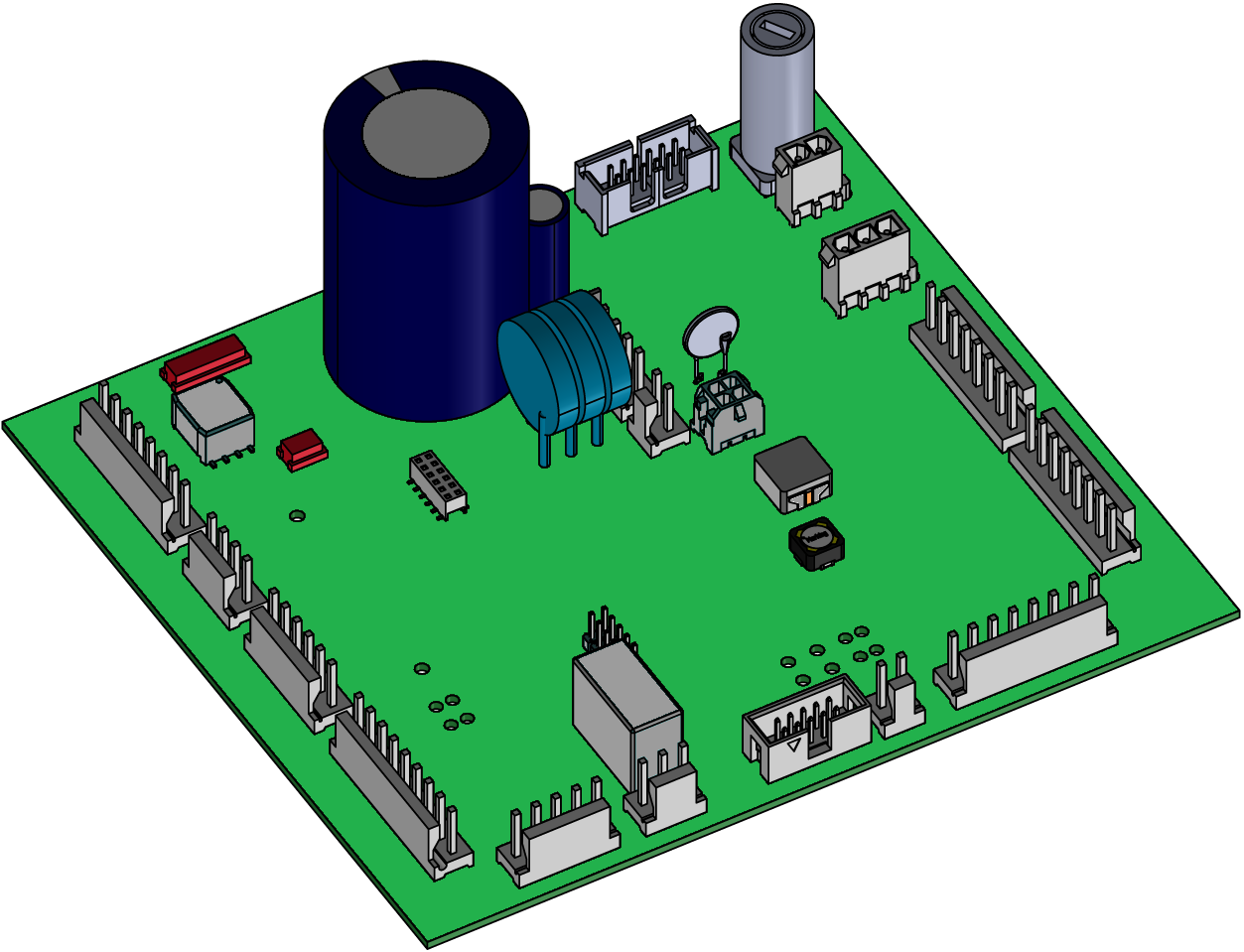

ierīce valde GIF-61

T28499-X1

Nepieciešamais materiāls

  • Torx skrūvgriezis 20 size

Video ceļvedis

Izpildiet QR-Code koda saiti, lai noskatītos YouTube videoklipu.

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

PIEZĪME!

Konfigurācijas un kalibrēšanas Dati tiek glabāti uz GIF-61 ierīce plates un tādējādi tiek zaudēti, kad tie tiek aizstāti.

atdzesēt un izslēgt

  • Pamata ekrāns pieskarieties funkciju pogai ().
    • Ierīce atdziest, līdz temperatūra ir zemāka par dzesēšanas temperatūra. Pēc tam ierīce izslēdzas.

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.

Atvērt priekšējo

  • Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.

Rezerves daļas nomaiņa

  • Noņemiet visiems savienotāji uz GIF-61 ierīce kuģa.

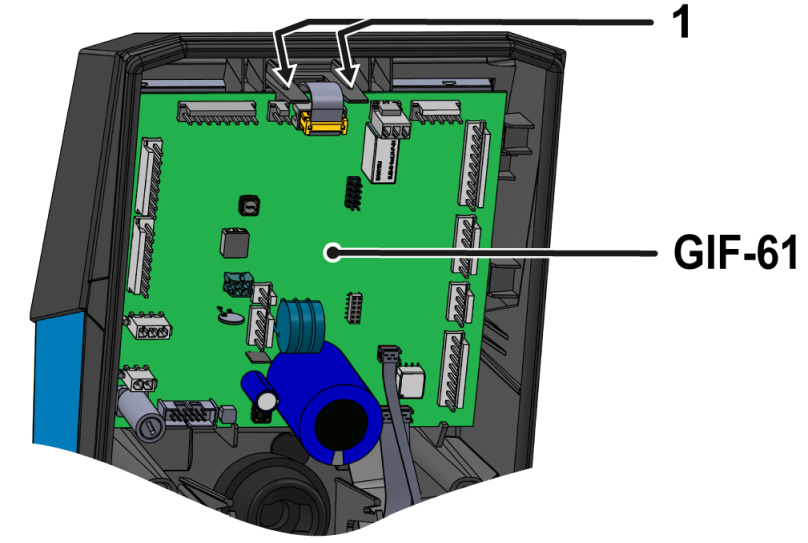

  • Nospiediet GIF-61 ierīce dēļa montāžas siksnas (①) uz āru.
    • Shēmas plati tagad var pacelt.
  • Ievietojiet jauno GIF-61 ierīce plati attiecīgajās padziļinājumos.
    • Pārbaudiet, vai montāžas siksnas ir bloķētas vietā (①).
  • Plug savienotāji atpakaļ uz GIF-61 ierīce kuģa.
    • Pārbaudiet, vai visi savienotāji ir pareizi pievienoti.

Aizvērt priekšējo

  • Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.

ieslēdziet ierīce

  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
    • ierīce automātiski programmatūras atjaunināšana, ja nepieciešams.

PIEZĪME!

Ja konfigurācija ir nepilnīga, ekrānā parādās atbilstošais kļūdas ziņojums. Kļūdas ziņojumu var ignorēt, jo ierīce atiestata visus Dati un parametrs.

atiestatīt Dati

  • pamata ekrāns ekrānā pieskarieties profila pogai.
  • Izvēlieties [Lietotāja Profils]
  • Iestatīt parametrs uz “uzturēšan”
  • Atlasiet [Pakalpojums] > [Konfigurācija] > [Atiestatīt pilnībā]
    • Piekļuve ir ar kodu "1.2. ”
  • Pieskarieties atiestatīšanas simbolam, lai atiestatītu visus Dati.

konfigurēšana

  • Atlasiet [Pakalpojums] > [Konfigurācija].
    • Piekļuve ir ar kodu "1.2. ”
  • Pārkonfigurējiet ierīce. Konfigurācija laikā sekojiet informācija par ierīces Type plāksni. Ir nepieciešami šādi parametru Iestatījumi:
    • ierīces numurs
    • ražošanas gads
    • temperatūra
    • hidrauliskāsistēma
    • ierīces izmērs
    • apkures tips
    • sūkņa tips
    • dzesēšanas tips
    • Līnijas spriegums (U N)

Kalibrēt

Bīstami nepareizas kalibrēšana dēļ

Nepareiza kalibrēšana var izraisīt ierīce darbības traucējumus. Tāpēc:

  • Pārbaudiet kalibrēšana

Kalibrēšanas spiediena mērīšana

  • Pārliecinieties, vai ierīce ir bez spiediena.
    • manometrs uz ierīce jābūt 0,0 (±0,3) bar.
  • Noņemiet hidrauliskos savienojumus līnijās Priekš. Un Attīšana.
  • Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens] vai [Spiediens priekšplūsma].
    • sistēmas spiediens spiedienam jābūt 0,0 (±0,1) bar.
  • Ja novirze ir >0,1 bar, jāpārbauda ierīces spiediena sensori. Lielākām lineārajām kļūdām ir jālabo spiediena sensors vispārējā novirze (nobīde).
    • [Pakalpojums] > [Kalibrēšana] > [Spiediens] > [Spiediena Sensors 1 nobīde] (sistēmas Spiediens) vai [Spiediena Sensors 2 nobīde] (Spiediens priekšplūsma).

Pārbaudiet spiediena mērījumus

  • Izvēlieties [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens] vai [Spiediens priekšplūsma]
    • sistēmas spiediens spiedienam jābūt 0,0 (±0,1) bar. Ja tā nav, atkārtojiet spiediena sensors kalibrēšana.

Kalibrēšanas Plūsmas mērīšana

  • Uzstādiet hidraulisko līniju ar noslēgvārstu (piemēram, HB-TP180 testeri) starp Priekš. Un Atpakaļplūsma savienojumiem.
  • Ierīci normālas darbības laikā darbiniet 40 °C temperatūrā vismaz 10 minūtes.
  • Izvēlēties [Pakalpojums] > [Kalibrēšana] > [Plūsma] > [Nobīdes caurplūde (iekšējais)]
    • Iestatiet parametrs līdz 5 L/min.
  • Aizveriet slēgvārstu starp pārsūtīšanu un atgriešanos un uzgaidīt 1 minūti.
  • Izlasiet pašreizējo caurplūde ātrumu.
  • Iestatīt parametrs [Caurplūde nobīde (iekšēja)] saskaņā ar šādu aprēķinu:
    • Jauna nobīde = 5 L/min — 'strāvas plūsma' [caurplūde].
  • Atveriet slēgvārstu vēlreiz.

Plūsmas Plūsmas mērīšana pārbaude

  • Darbiniet ierīce normāla darbība laikā 40 °C temperatūrā vismaz 10 minūtes
  • Aizveriet slēgvārstu starp Priekš. Un Atpakaļplūsma
    • Plūsmas ātrums samazinās līdz 0 L/min, un brīdinājuma ziņojums “Plūsmas caurplūde ir nulle” tiek aizkavēts.
  • Atzīstiet atzīst trauksmes signāls un atveriet slēgvārstu.

Pārbaudes funkcija

  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.
    • Pārbaudiet ierīce funkcijas (regulēt par vēlamo uzdotā vērtība).
  • Izslēgt ierīci, izmantojot I/O pogu ().
    • Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
