T28959, T29352, T28960, T29358: Dzesēšanas vārsts 2
mērķis
Dzesēšanas vārsts hidraulisko daļu nomaiņa 2 (KV 2)
kvalifikācija
speciālisti
Materiāls
| Pos. | Apzīmējums | Priekšmeti | T28959 | T29352 | T28960 | T29358 |
| 01 | Kolbens | T28524 | - | - | 1 | 1 |
| 02 | Korpusi | T29027 | - | 1 | - | 1 |
| 03 | Korpusi | T28847 | 1 | - | 1 | - |
| 04 | Pacelšanas blīvējums 4x10x4.2 (samontēts) | T21756 | 1 | 1 | 1 | 1 |
| 05 | disks 12x2,5 (samontēts) | T28865 | 1 | 1 | 1 | 1 |
| 06 | Drošības gredzens 13x1 (samontēts) | B1255126 | 1 | 1 | 1 | 1 |
| 07 | Cilindriska tapa 6x30 (samontēta) | B1306553 | 1 | 1 | 1 | 1 |
| 08 | O-gredzens 24x2 — FPM (pēc izvēles) | T28658 | - | - | - | - |
Nepieciešamais materiāls
- Torx skrūvgriezis 20 size
- atvērta atslēga, size 10
darbība
UZMANĪBU!
Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:
Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.
atdzesēt un iztukšot
- Pamata ekrāns pieskarieties funkciju pogai (
). - Pamata ekrāns pieskarieties funkciju pogai (
).- Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.
Pārbaudiet spiedienu un izslēdziet
- Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens].
- Sistēmas spiediens spiedienam displejs 0,0 (±0,1) bar.
- Manometra parādītajam spiedienam jābūt 0,0 (+0,3) bar.
- Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.
Noņemt vāku
- Noņemiet vāciņus no ierīce (→Atvērt ierīce).
Rezerves daļas nomaiņa
- Noņemiet cauruli (KV_2 ↔ dzesētājs).
- Izvelciet montāžas klipus
- Vispirms noņemiet cauruli dzesētāja pusē, pirms to var pilnībā noņemt
- Noņemiet kabeli uz soļu motors (M_4)

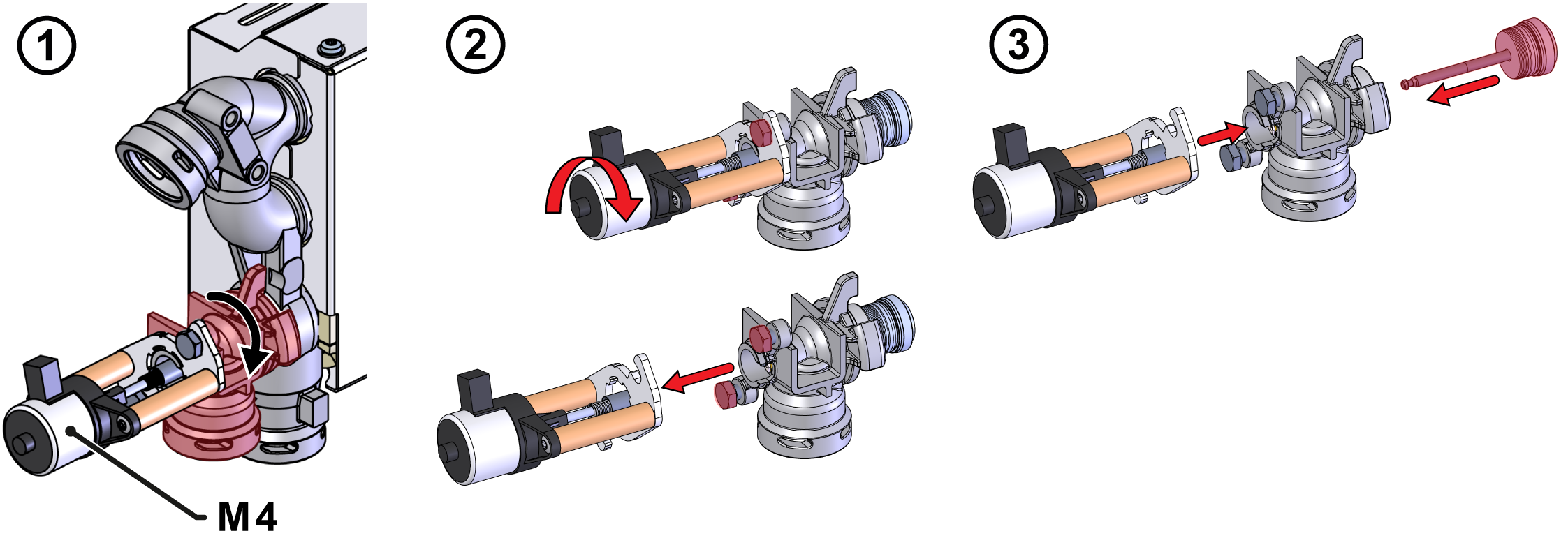

- Noņemiet korpusu, soļu motors (M_4) (→ ① attēls).
- Pagrieziet korpusu, līdz tiek atbrīvota bajonetes atslēga
- Noņemiet Korpusi pilnībā.
- Noņemiet soļu motors (M_4) no korpusa (att. → ②).
- Noņemiet montāžas skrūves 2 reizes
- Pagrieziet soļu motors, nedaudz izvelciet to un pārvietojiet to no sakabes
- Noņemiet virzuli no Korpusi
- priekš T28959/ T29352: Notīriet virzuli, ieskaitot stieni
- par T28960/T29358: Izmantojiet jaunu virzuli
Noplūde nepareizas uzstādīšanas dēļ!
Nepareiza o-gredzens uzstādīšana var to sabojāt un izraisīt noplūdi. Tāpēc:
- Pārliecinieties, vai O-gredzens ir pareizi uzstādīts.
- Pārbaudiet korpusa o-gredzens nodilumu un, ja nepieciešams, nomainiet.
- Uzstādiet virzuli jaunajā korpusā (→ ③ attēls).
- Uzmanīgi ievietojiet virzuli un izvelciet montāžas stieni
- Noņemiet montāžas stieni, tas vairs nav vajadzīgs.
- Uzstādiet soļu motors (M_4) uz korpusa (att. → ③).
- Brauciet sajūgu un pagrieziet to gala pozīcijā
- Fix 2 montāžas skrūves
- Instalējiet cauruļvadu (KV_2 ↔ dzesētājs).
- Pārbaudiet caurules o-gredzens nodilumam un, ja nepieciešams, nomainiet.
- Uzstādiet cauruļvadu un nostipriniet ar montāžas klipiem.
- Savienojiet kabeli ar soļu motors M_4).
Pārbaudīt hermētiskumu / funkcija
- Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
- Atlasiet [Lietotāja Profils] un iestatiet to uz “uzturēšan”.
- Izvēlieties [Pakalpojums] > [Parametrs] > [Stepper Motors] > [Pozicionēšana KV 2].
- Noregulējiet vērtība un pārbaudiet, vai soļu motors, ieskaitot virzuli, pārvietojas vai nē:
- 0% = aizvērts vārsts
- 100% = atvērts vārsts
-
Ieslēgt ierīce, izmantojot I/O pogu (
), pārbaudiet ierīce sasprindzinājumu un funkcija.
izslēgt un instalēt vākus
-
Izslēgt ierīci, izmantojot I/O pogu ().
- Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
- Izslēgt galvenais slēdzis (QS 1).
- Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
