PIEZĪME!

Atkarībā no produkta sistēmas savienojumi ir ieskrūvēti vai pievienoti. Ja ieteicamo šļūtenes savienojumu nevar pieslēgt patērētājam, patērētājam jāsamazina šķērsgriezuma laukums. Lai sasniegtu viszemākos iespējamos spiediena zudumus, ierīce nedrīkst veikt šķērsgriezuma samazinājumu.

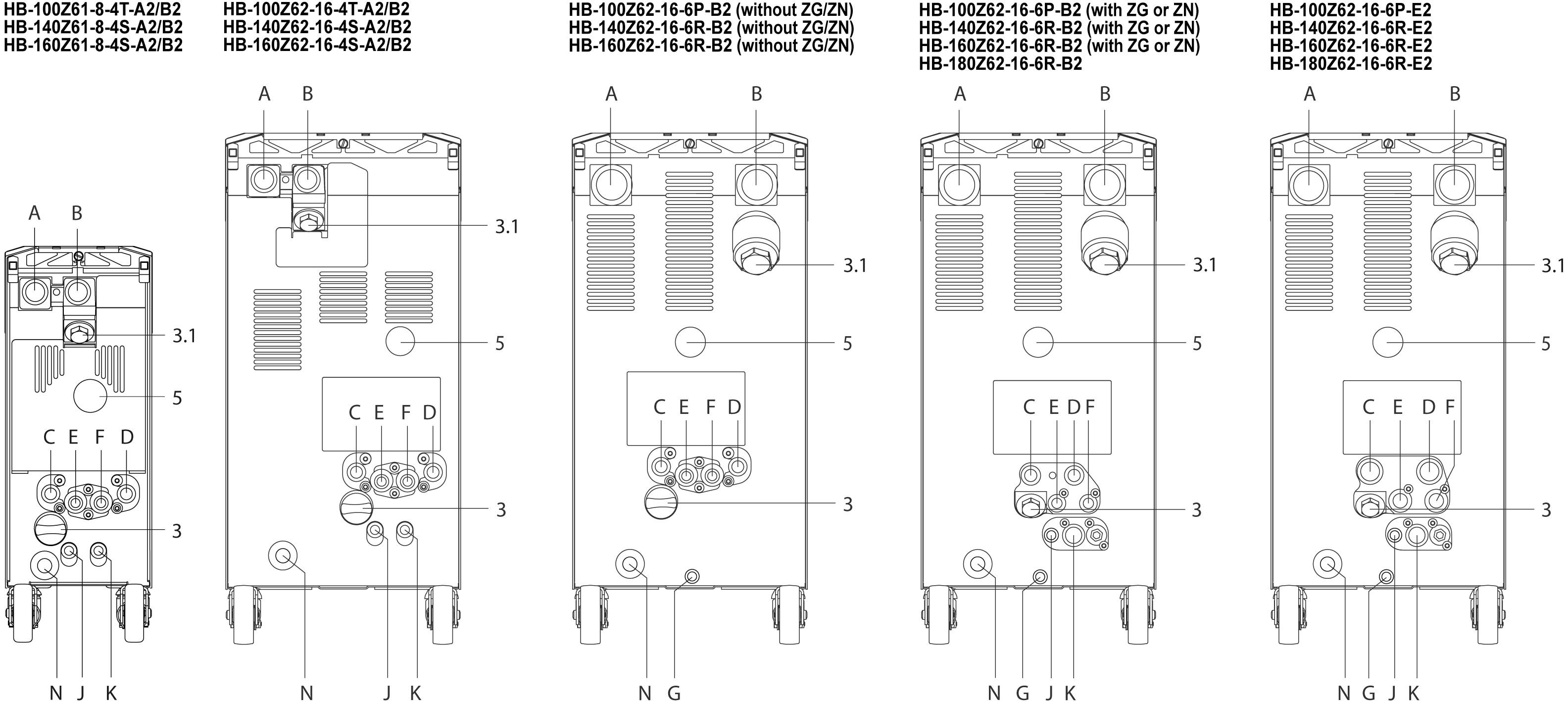

Savienojumi un vissvarīgākie komponenti ierīce aizmugurē ir aprakstīti šādi:

A


OUT

Priekš.

B

IN

Atpakaļplūsma

C

Dzesēšanas ūdens ievade

D

Dzesēšanas ūdens izvade

5

Spiediens indikators

3.1

Atpakaļplūsma filtru

3

Dzesēšanas ūdens filtrs

E

S1

Sistēmas ūdens ievade *

F

S2

Sistēmas ūdens izvade *

J

AIR IN

Saspiestā gaisa ievade (ZG)

K

AIR OUT

Saspiestā gaisa izvads ** (ZG)

N

-Strāvas vads

* Savienojumu var izmantot tikai tad, ja esat pārslēdzies uz atsevišķiem sistēmas ūdens savienojumiem (→ noklikšķiniet šeit).
** Savienojumu var izmantot tikai tad, ja Formu iztukš. Ar sasp. Gaisu ir iestatīta uz šo kontaktligzdu (→ noklikšķiniet šeit).

Specifikācijas

Type

HB-100Z61/62

HB-140Z61/62

HB-160Z61/62

Maksimālā temperatūra

100 °C

140 °C

160 °C

Savienojums: Priekš., Atpakaļplūsma

Vītnes

G3/4



Pretestība
(ieskaitot hidraulisko ķēdi)

20 bar, 120 °C

20 bar, 160 °C

20 bar, 180 °C

Pieslēgums: dzesēšanas ūdens

Spiediens

2–5 bar

Vītnes

G3/8

Pretestība

10 bar, 100 °C

Savienojums: atsevišķa sistēma ūdens

Spiediens

2–5 bar

Vītnes

G1/4

Pretestība

10 bar, 100 °C

Savienojums: saspiestais gaiss (ZG)

Spiediens

2–8 bar *

Vītnes

G1/4

Pretestība

10 bar, 100 °C

* Pelējuma iztukšošana ir efektīvāka ar augstāku saspiestais gaiss
