De druksensor vervangen (BP 1, BP 2, BP 3)

kwalificatie

vakkundig personeel

Materiaal

Pos.AanduidingArtikelT25305-X
01

druksensor 0–25 bar

T25305-X1
02

O-ring 7,5x2 – FPM (optional)

T286621

Benodigd materiaal

  • Torx-schroevendraaier size 20
  • kabelbinder

pocedure

LET OP!

Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:

Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.

Afkoelen en aftappen

  • Tik op het basisbeeldscherm op de functieknop ().
  • Tik op het basisbeeldscherm op de functieknop ().
    • Het apparaat koelt af en leegt de mal voordat deze wordt uitgeschakeld.

Controleer de druk en schakel uit

  • Selecteer [Display] > [Actuele Waarden] > [Systeemdruk].
    • De systeemdruk moet 0,0 (±0,1) bar aangeven.
  • De door de manometer aangegeven druk moet 0,0 (+0,3) bar zijn.

  • De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.

De hoezen verwijderen en de voorkant openen

  • Verwijder de hoezen van het apparaat (→Apparaat openen).
  • Open de voordeur en vouw de voorkant helemaal naar beneden door de twee Torx-schroeven los te draaien.

Reserveonderdeel vervangen

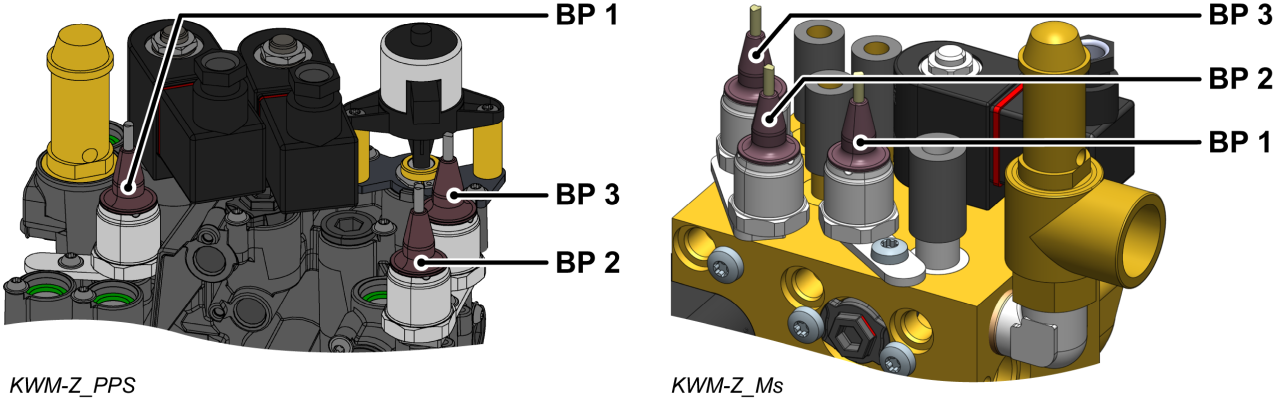

  • Verwijder de kabel van de druksensor (BP_1, BP_2, BP_3) op de kaart van het GIF-61-apparaat en verwijder de kabel volledig.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Verwijder de Torx-schroef en verwijder de montageplaat.
  • Verwijder de druksensor.
  • Gebruik indien nodig een nieuwe O-ring (T28662). Gebruik anders de vorige O-ring.
    • Zorg ervoor dat het afdichtingsoppervlak schoon en vrij van vuil is.
  • Monteer een nieuwe druksensor en beugel en zet deze vast met een montageschroef.
    • Voor een kunststof koelwatermodule (PPS) draait u de schroef met 2 Nm vast — overschrijd deze niet!
  • Leid de kabel van de druksensor (BP_1, BP_2, BP_3) en verbind deze met de GIF-61-apparaatkaart.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Bevestig de verwijderde kabelbinders opnieuw of vervang ze door nieuwe.
  • Vouw de voorkant omhoog en zet 2x Torx-schroeven vast.

Verifieer het kalibreren

LET OP — gevaar van onjuist kalibreren!

Onjuist kalibreren kan een storing in het apparaat veroorzaken. Daarom: controleer het kalibreren

  • Steek de stekker in het stopcontact en schakel de hoofdschakelaar inschakelen (QS 1).
  • Zorg ervoor dat het apparaat drukloos is. De door de manometer aangegeven druk moet 0,0 (+0,3) bar zijn.
  • Selecteer [Display] > [Actuele Waarden] > [Systeemdruk].
    • De systeemdruk moet 0,0 (± 0,1) bar aangeven.
    • Als de afwijking >0,1 bar is, moet de druksensor worden gekalibreerd.

Druksensor kalibreren

In het geval van grotere lineaire fouten kunnen de afzonderlijke druksensoren worden gekalibreerd.

  • Selecteer [Gebruikersprofiel] en stel dit in op „Onderhoud”.
  • Selecteer [Service ] > [Kalibreren ] > [Druk] > [Druksensor 1/2/3 Offset].
    • Stel de offset dienovereenkomstig in.
  • Probeer het verificatieproces opnieuw

Controleer de dichtheid en functie

  • Het apparaat inschakelen met de I/O-knop (), controleer de dichtheid en functie van het apparaat.

Hoezen uitschakelen en installeren

  • Het apparaat uitschakelen met de I/O-knop ().
    • Het apparaat wordt uitgeschakeld en, indien nodig, gekoeld en drukloos.
  • De hoofdschakelaar uitschakelen (QS 1).
  • Bevestig de covers opnieuw van het apparaat (→Apparaat openen).
