doel

Thermostaat vervangen (ST 1)

kwalificatie

vakkundig personeel

Materiaal

Pos.AanduidingT28825T28824T28823T29570 weg

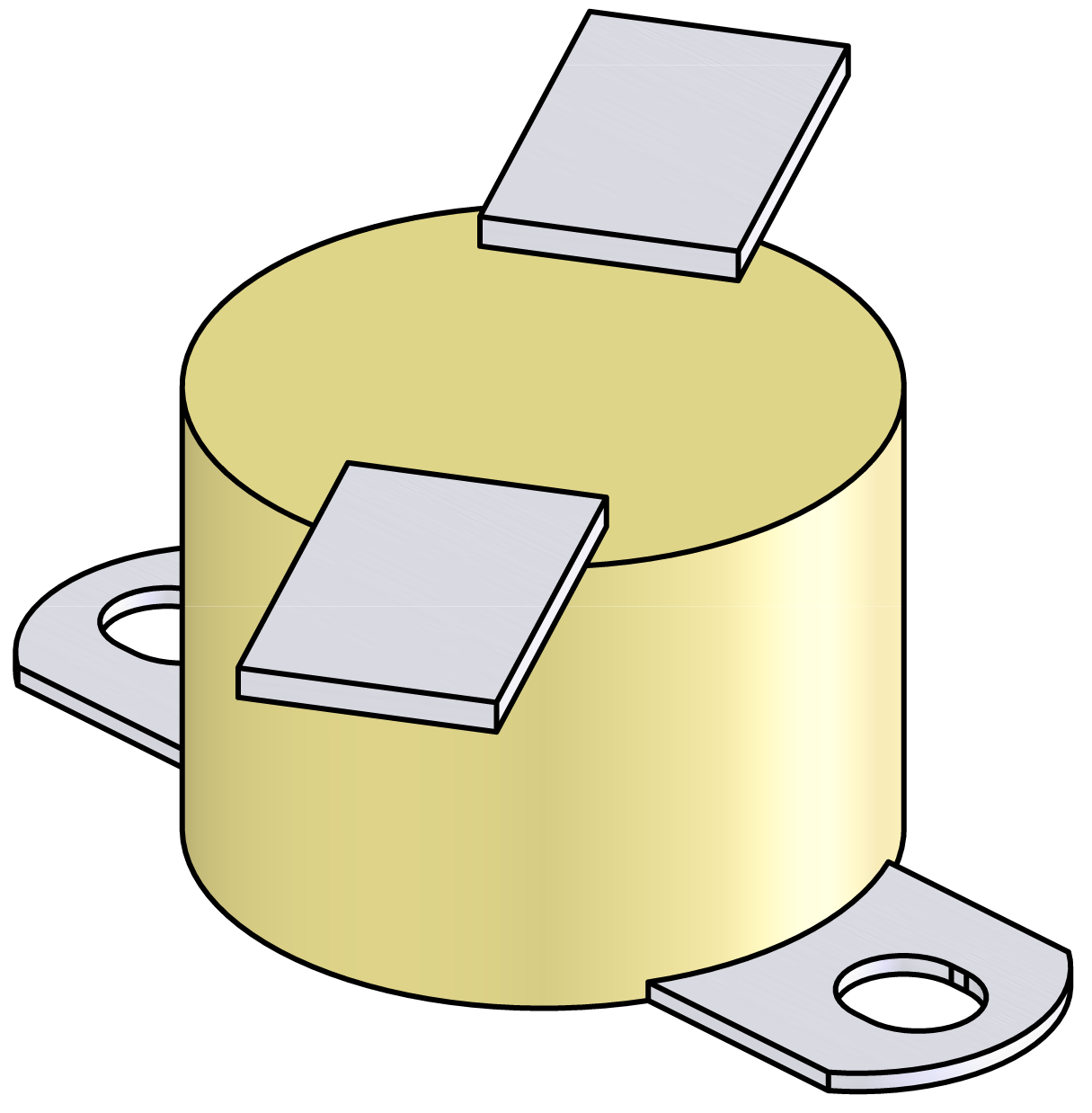

01Thermostaat 115°C1---
01Thermostaat 155°C-1--
01Thermostaat 170°C--1-
01Thermostaat 190°C---1

Benodigd materiaal

  • Torx-schroevendraaier size 20
  • Torx schroevendraaier size 10
  • Smeermiddel (voorkomt dat combinaties van roestvrij staal vast komen te zitten)

pocedure

LET OP!

Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:

Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.

Hoezen uitschakelen en verwijderen

  • Tik op het basisbeeldscherm op de functieknop ().
    • Het apparaat koelt af tot de temperatuur lager is dan de afkoeltemperatuur. Het apparaat wordt vervolgens uitgeschakeld.

  • De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.
  • Verwijder de hoezen van het apparaat (→Apparaat openen).

Reserveonderdeel vervangen

  • Verwijder de bevestigingsschroeven van de thermostaat (ST_1).
  • Verwijder de platte stekker van de thermostaatkabel uit de thermostaat.

LET OP!

Schroefverbindingen, in het bijzonder combinaties van roestvrij staal/roestvrij staal of staal/roestvrij staal, hebben de neiging vast te zitten of vast te komen te zitten bij langdurig gebruik bij hoge temperaturen. Daarom:

  • Gebruik geschikte smeermiddelen

  • Installeer de platte stekker van de thermostaatkabel op de nieuwe thermostaat (ST_1).

LET OP!

Zorg voor een betrouwbare functie voor een perfect thermisch contactoppervlak tussen de thermostaat en het oppervlak.

  • Installeer de nieuwe thermostaat (ST_1) en zet deze vast met de bevestigingsschroeven.
    • Zorg ervoor dat de thermostaat stevig en volledig contact maakt met het oppervlak.

Hoezen installeren

Controleer de functie

  • Steek de stekker in het stopcontact en schakel de hoofdschakelaar inschakelen (QS 1).
  • Het apparaat inschakelen met de I/O-knop (), controleer de dichtheid en functie van het apparaat.
  • Het apparaat uitschakelen met de I/O-knop ().
    • Het apparaat wordt uitgeschakeld en, indien nodig, gekoeld en drukloos.
  • De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.
