doel

  • T28921: Vervanging van platte bankkabels DIGITAL
  • T29231: Interface-upgrade DIGITAL

kwalificatie

Elektriciens

Materiaal

Pos.Aanduiding
Artikel
T28921T29231
01

Lintkabel 26-pol., Sub-D

T2892111
02

vergrendelingsblok M3

T15697-2
03

schroef M3x8-Torx

B1983385-2
04

diepgang GNYE

L0709-1
05TypeplaatjeT19277-2

Benodigd materiaal

  • Torx schroevendraaier size 10

pocedure

LET OP!

Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:

Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.

Hoezen verwijderen

  • Kabelafdekking
    • Houd de bevestigingslipjes ingedrukt en til de kabelafdekking omhoog (fig. → 1).
  • Aansluitingen op de Gate-6 losmaken
    • Koppel alle besturingskabels en de voeding van de Gate-6 los.
  • Behuizingsdeksel
    • Verwijder de bevestigingsschroeven (3x) aan de achterkant van de Gate-6 (fig. → 2)
    • Druk de behuizingsdeksel zijdelings samen tot u een klik hoort (fig. → 3). Verwijder vervolgens het deksel.

Een onderdeel vervangen of vervangen

  • Verwijder de blinde plug uit de 'ZD'-opening. Dit is niet langer nodig.

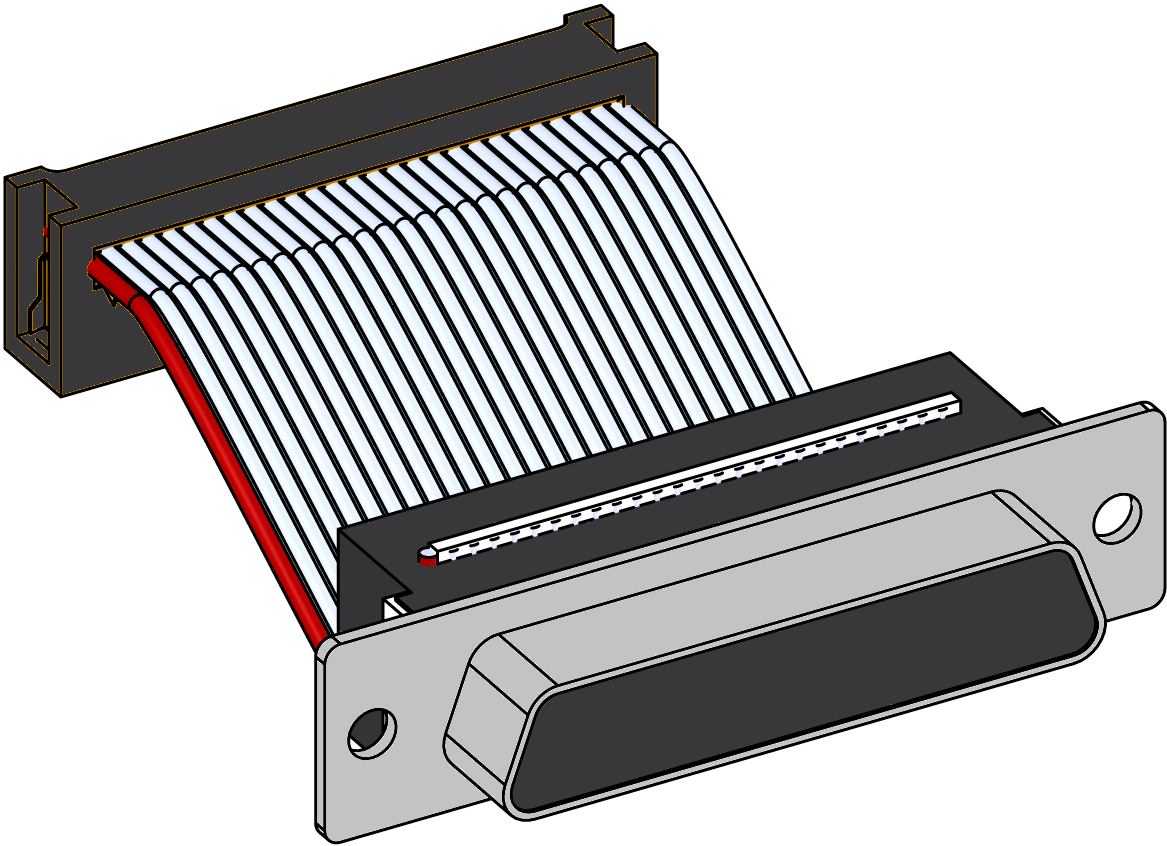

  • Steek de 26-polige lintkabel met connectorstekker van buitenaf in de opening (T28921).
  • Zet de connector vast door de vergrendelingsblokken erop te plaatsen (T15697, B1983385).
    • Monteer ook de aardingskabel (L0709) op de bevestigingsschroef van de connector.

  • Connectoren aansluiten op de GAT-61-controller.
    • 26-polige lintkabel → sleuf X104
    • Aardingskabel → sleuf X150

De behuizing installeren

  • Plaats het deksel van de behuizing en druk van boven en van opzij op het deksel van de behuizing totdat u een klik hoort.
  • Monteer 3x bevestigingsschroeven aan de achterkant van de Gate-6.
  • Plak het typeplaatje (T19277) op de achterkant van de Gate-6 en in de beknopte handleiding (O8406-X).

Controleer de functie

  • Controleer de communicatie via de interface volgens de procedure in de beknopte handleiding.
  • Plaats de kabelafdekking en druk deze naar beneden totdat u een klik hoort.
