cel

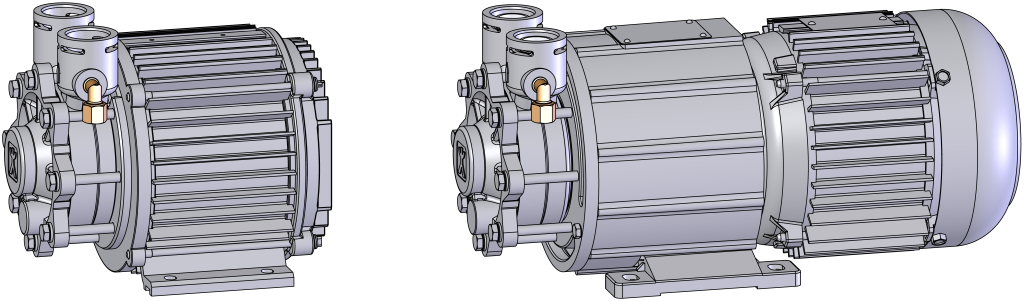

Wymiana pompy głównej 4T/4S (M 1)

kwalifikacje

personel specjalistyczny

Materiał

Poz.OznaczenieArtykułPolicz
01

Pompa 4T, AY-4271-PM-SR.0005, 380–480 V

T285821
01

Pompa 4T, AY-4271-PM-SR.0006, 200–240

T285831
01

Pompa 4S, AY-4271-PM.0001, 380–480 V

T286401
01

Pompa 4S, AY-4271-PM.0002, 200–240 V

T286391
02O-ring 20x3 — FPM (opcjonalnie do orurowania)T286561—4

Wymagany materiał

  • Wkrętak Torx, rozmiar 20, 30
  • Klucz płaski, rozmiar 10, 12
  • Smar montażowy do o-ringów (np. Smar silikonowy)
  • Gwint uszczelniacz (np. Uszczelnienie płynne Loctite 620)
  • opaska kablowa

postępowanie

UWAGA!

Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:

Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.

Niebezpieczeństwo życia z powodu pola magnetycznego!

Silne pole magnetyczne w obszarze magnetycznie sprzężonej Pompy może zagrozić życiu ludzi z rozrusznikami serca. Dlatego:
Upewnij się, że osoby z rozrusznikiem serca nie wykonują żadnych prac konserwacyjnych, które spowodowałyby demontaż sprzęgła magnetycznego (wymiana głowicy pompy, wymiana uszczelki kubka dzielonego).

UWAGA!

W całkowicie zmontowanych pompach pola magnetyczne są całkowicie osłonięte przez otaczające je komponenty i nie ma niebezpieczeństwa, gdy Pompa jest nieruchoma lub pracuje.

Ochłodzić i opróżnianie

  • Wyłączyć urządzenie za pomocą przycisku I/O ().
    • Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.

  • Na ekranie podstawowym stuknij przycisk funkcja ().
  • Na ekranie podstawowym stuknij przycisk funkcja ().
    • Urządzenie schładza się i opróżnia formę przed jej wyłączeniem.

Sprawdź ciśnienie

  • Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
    • Ciśnienie w układzie musi wyświetlać 0,0 (± 0,1) bar.
  • Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.

  • Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.

Zdejmij pokrywy i otwórz przód

  • Zdejmij osłony z urządzenia (→Otwórz urządzenie).
  • Otwórz przednie drzwi i całkowicie złóż przód, poluzowując dwie śruby Torx.
  • Zdejmij pokrywę ochronną w obudowie elektrycznej, odkręcając śruby Torx.

Wymień część zamienną

UWAGA!

Połączenia śrubowe są uszczelnione szczeliwem do gwintów i dlatego zwalniają się powoli. W przeciwnym razie istnieje niebezpieczeństwo, że przyłącze śrubowe zostanie uszkodzone (np. Oderwanie łba śruby). Dlatego:

  • Jeśli to możliwe, wcześniej rozgrzej klej

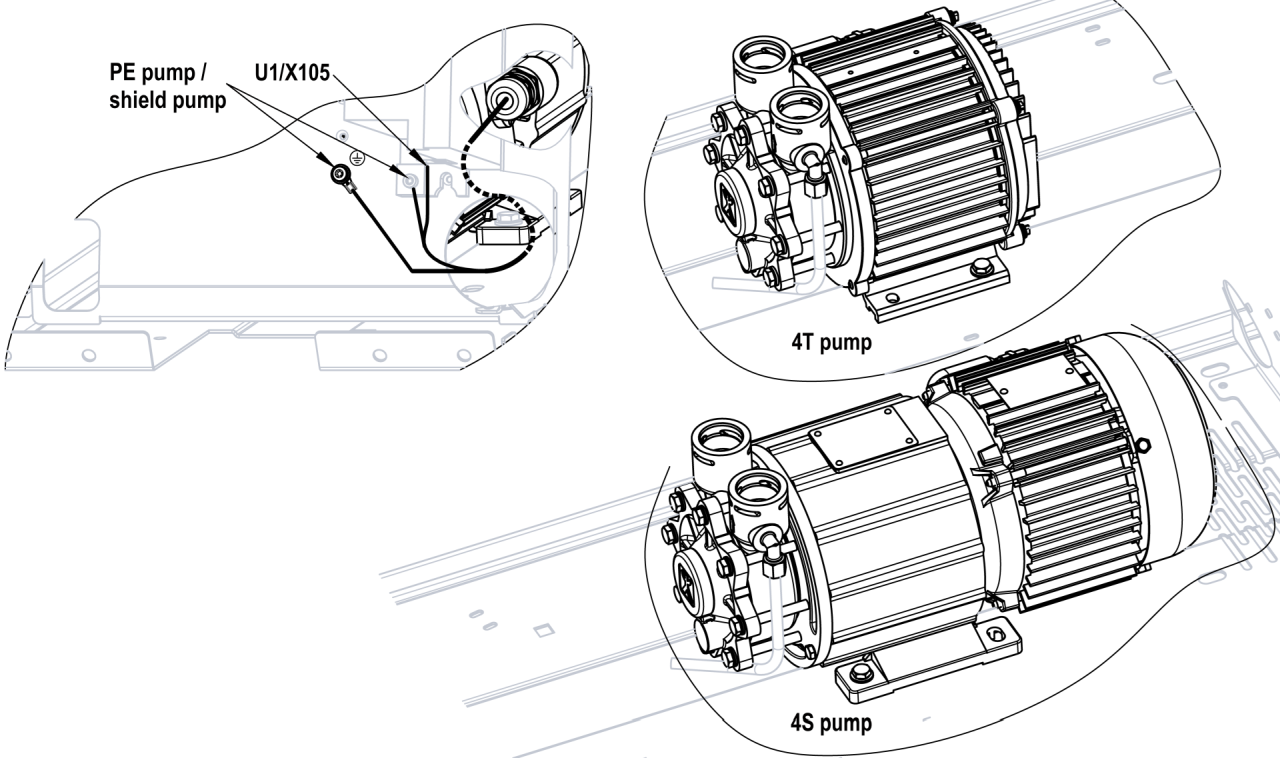

  • Odłącz złącze X105 od przetwornika częstotliwości (U_1) i wyjmij przewody uziemiające z Obudowy elektrycznej.
  • Odkręć śruby mocujące pompy, wykręć śruby.
  • Usuń rury prowadzące do pompowania. Aby to zrobić, usuń klipsy montażowe.
    • W zależności od typu urządzenia przesuń/zwolnij rurociąg osiowo do odpowiedniego przyłącze, aby go usunąć.
  • Wymontować przewód węża z łącznika kątowego (przyłącze ciśnieniowe Pompa), jeśli jest dostępny.
  • Wyjmij Pompa z urządzenia.
  • Zdejmij łącznik kątowy z przyłącze ciśnieniowe Pompa.
  • Zamontować złączkę kątową na nowej Pompie za pomocą uszczelniacza do gwintów.
  • Włóż nową Pompa do urządzenia i luźno zainstaluj śruby mocujące (jeszcze nie dokręcaj).
  • Sprawdź O-ringi rurowe pod kątem zużycia i w razie potrzeby wymień.
    • Jako pomoc montażową zaleca się stosowanie smaru montażowego do o-ringów.
  • Zainstaluj rury i zainstaluj klipsy montażowe.
  • Dokręcić śruby mocujące Pompa.
  • Zamontować przewód węża do złączki kątowej (przyłącze ciśnieniowe Pompa) i dokręcić.
  • Ponownie podłącz przyłącze X105 na przetworniku częstotliwości (U_1) i przymocuj przewody uziemiające do Obudowy elektrycznej.

Zamknij przód

  • Zamontować osłonę ochronną wokół obudowy elektrycznej i zabezpieczyć śrubami Torx.
  • Złóż przód i zabezpiecz 2x śruby Torx.

Sprawdź szczelność i funkcja

  • Podłącz wtyczkę zasilania i włącz wyłącznik główny (QS 1).
  • Włączanie urządzenia za pomocą przycisku I/O (), sprawdź szczelność i funkcja urządzenia.
    • Opcjonalnie użyj testera HB-TP, aby sprawdzić jakość.
  • Zresetuj okres konserwacji komponentu. Kliknij tutaj...

Wyłączać i instalować osłony

  • Na ekranie podstawowym stuknij przycisk funkcja  ().
    • Urządzenie ochładza się, aż temperatura będzie niższa niż temperatura chłodzenia. Następnie urządzenie wyłącza się.

  • Wyłączyć urządzenie za pomocą przycisku I/O ().
    • Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.
  • Wyłączyć wyłącznik główny (QS 1).
  • Ponownie przymocuj pokrywy z urządzenia (→Otwórz urządzenie).
