Wymiana wentylatora 12 V (EV 1)

kwalifikacje

personel specjalistyczny

Materiał

Poz.OznaczenieT28738T29342
01

wentylatora 12 V, 0,6 m

1-
01

wentylatora 12 V, 0,95 m

-1

Wymagany materiał

  • Wkrętak Torx, rozmiar 20

postępowanie

UWAGA!

Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:

Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.

Schłodzić i wyłączać

  • Na ekranie podstawowym stuknij przycisk funkcja  ().
    • Urządzenie ochładza się, aż temperatura będzie niższa niż temperatura chłodzenia. Następnie urządzenie wyłącza się.

Otwórz przód

  • Otwórz przednie drzwi i całkowicie złóż przód, poluzowując dwie śruby Torx.
  • Zdejmij pokrywę ochronną w obudowie elektrycznej, odkręcając śruby Torx.

Wymień część zamienną

UWAGA!

Podczas wymiany wentylatora zaleca się wyczyszczenie mata filtracyjna powietrza na spodzie urządzenia i wymianę jej w razie potrzeby. Kliknij tutaj...

  • Odłącz złącze X24 od płyty urządzenia GIF-61 i wyjmij je całkowicie.

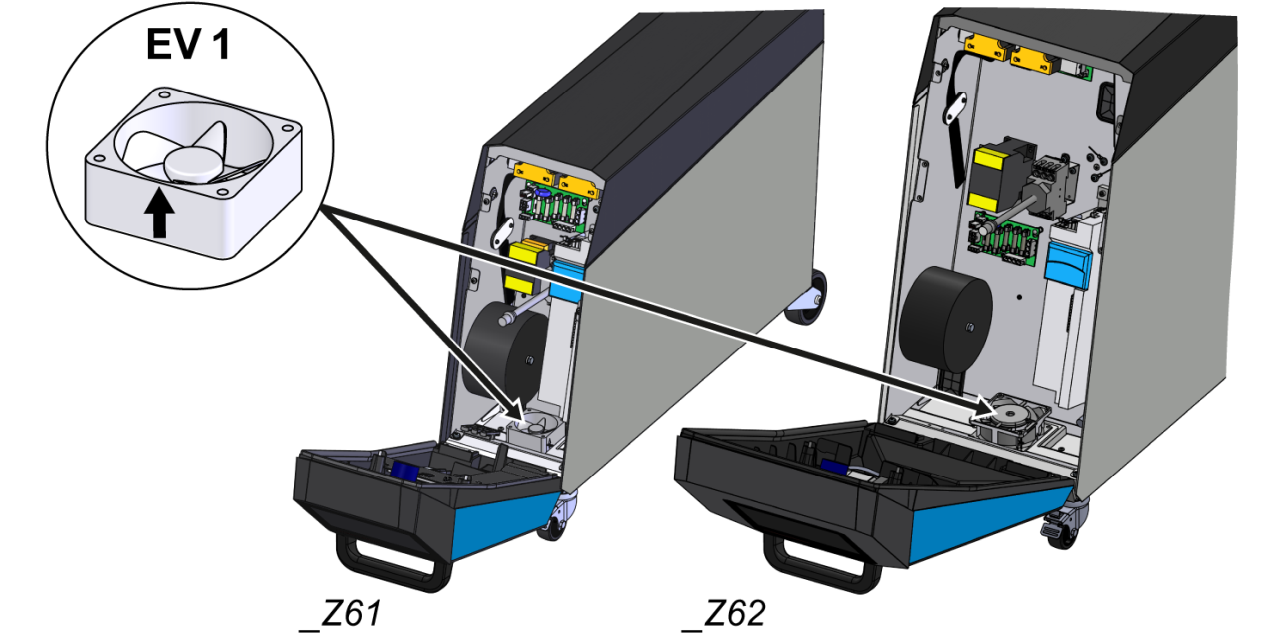

  • Wymontować wentylatora (EV_1)
    • Ważne: wentylator nie jest przykręcany - jest mocowany tylko na miejscu w obudowie elektrycznej przez pokrywę ochronną.
  • Zainstaluj nowego wentylatora (EV_1).
    • Upewnij się, że przepływ powietrza jest skierowany do wewnątrz na urządzenie (patrz strzałka na obudowie wentylatora).
  • Poprowadź złącze X24 na płytkę urządzenia GIF-61 i podłącz.

Zamknij przód

  • Zamontować osłonę ochronną wokół obudowy elektrycznej i zabezpieczyć śrubami Torx.
  • Złóż przód i zabezpiecz 2x śruby Torx.

funkcja sprawdzania

  • Włączanie urządzenia za pomocą przycisku I/O (), sprawdź szczelność i funkcja urządzenia.
  • Zresetuj okres konserwacji wymienionego komponentu (→ Harmonogram konserwacji).

wyłączać

  • Wyłączyć urządzenie za pomocą przycisku I/O ().
    • Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.
  • Wyłączyć wyłącznik główny (QS 1).
