T29146: Remont Flow-5
cel
Konwersja przepływomierza Flow-5
kwalifikacje
personel specjalistyczny
Materiał
| Poz | Oznaczenie | Artykuł | T29146 |
| 01 | śruba M4x40 Torx - A2 | B3271659 | 2 |
| 02 | śruba M4x35 Torx - A2 | B3271658 | 1 |
| 03 | kawałek rury 8x4,5x30 - PEEK | T24717 | 3 |
Wymagany materiał
- Wkrętak z gniazdem sześciokątnym, rozmiar 40
- Wkrętak Torx rozmiar 15
- Urządzenia do blokowania śrub (np. Uszczelnienie płynne Loctite 620)
postępowanie
UWAGA!
Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:
Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.
Schłodzić i opróżnić
urządzenie (gdy zainstalowany jest Flow-5)
- Na ekranie podstawowym stuknij przycisk funkcja (
). - Na ekranie podstawowym stuknij przycisk funkcja (
).- Urządzenie schładza się i opróżnia formę przed jej wyłączeniem.
Sprawdź ciśnienie i wyłącz urządzenie
(jeśli zainstalowany jest Flow-5)
- Wybierz kolejno opcje [Wyświetlanie] > [Wartości Rzeczywiste] > [Ciśnienie Systemowe].
- Ciśnienie w układzie musi wyświetlać 0,0 (± 0,1) bar.
- Ciśnienie pokazane przez manometr musi wynosić 0,0 (+0,3) bar.
- Wyłączyć wyłącznik główny (QS 1), wyciągnąć wtyczkę zasilania.
Usuń Flow-5
(jeśli Flow-5 jest zamontowany)
- Odłącz przewód sterujący z przepływomierza Flow-5 z przyłącze „HB IN”.
- W razie potrzeby usuń przewody łączące między Przekazywaniem a powrotem ze wszystkich obwodów z przepływomierza.
- Wykręć śrubę mocującą (①) i wyjmij zewnętrzny przepływomierz z jednostki sterującej temperaturą.
Odśwież Flow-5
UWAGA!
Połączenia śrubowe są zabezpieczone klejem i dlatego należy je powoli poluzować. W przeciwnym razie istnieje niebezpieczeństwo, że łeb śruby się oderwie. Jeśli to możliwe, wcześniej rozgrzej klej.

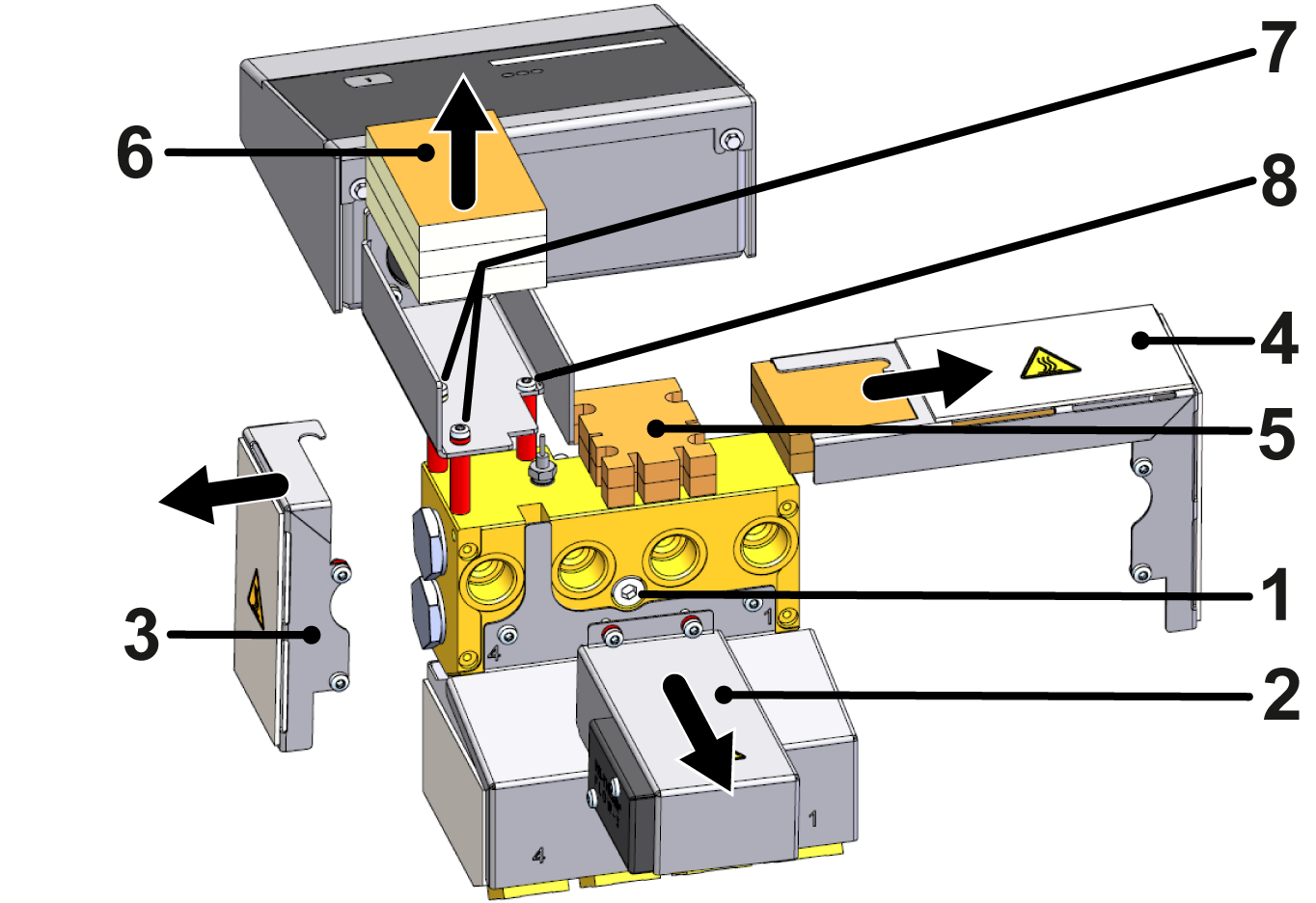

- Usuń osłony (②, ③, ④), odkręcając śruby Torx wraz z przekładką
- Usuń izolację (⑤, ⑥).
- Upewnij się, że na połączeniach kablowych nie ma obciążenia rozciągającego.
- Wykręć śruby Torx (⑦, ⑧), w tym przekładki i rurki PEEK (oznaczone kolorem czerwonym).
- Jednostka oceniająca musi być wcześniej podparta w taki sposób, aby nie było obciążenia rozciągającego na połączeniach kablowych.
UWAGA!
Zabezpiecz wszystkie połączenia śrubowe za pomocą uszczelnienia płynnego Loctite 620.
- Zamontować dwie nowe śruby Torx M4x40 (⑦ → B3271659), w tym nowe elementy rur PEEK (T24717) i istniejące elementy dystansowe.
- Zamontować nową śrubę Torx (⑧ → B3271658) wraz z nowym elementem rury PEEK (T24717).
- Uwaga, że za pomocą tego połączenia śrubowego nie jest dołączony żaden element dystansowy.
- Zamontować izolację (⑤) między elementami rur PEEK (zaznaczonymi na czerwono).
- Włóż izolację (⑥) do kanału kablowego tak, aby linie kablowe były poprowadzone między poszczególnymi izolacjami.
- Zabezpiecz pokrywy (②, ③, ④) za pomocą śrub Torx, w tym przekładki.
- Należy pamiętać, że elementy dystansowe osłony (②) są montowane bezpośrednio pod łbami śrub.
funkcja sprawdzania
- Zamontować zewnętrzny przepływomierz do jednostki sterującej temperaturą i dokręcić śrubę z gniazdem sześciokątnym z maksymalnym momentem obrotowym 20 Nm.
- W razie potrzeby ponownie zainstaluj przewody łączące między przepływem Przekazywanie i Przewijanie do tyłu we wszystkich obwodach przepływomierza.
- Podłącz wtyczkę zasilania i włącz wyłącznik główny (QS 1).
-
Włączanie urządzenia za pomocą przycisku I/O (
), sprawdź szczelność i funkcja urządzenia.
- Sprawdź wiarygodność wartości wyświetlanych (natężenie przepływu, temperatura) poszczególnych obwodów pomiarowych.
wyłączać
-
Wyłączyć urządzenie za pomocą przycisku I/O (
).- Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.
