UWAGA!

Wymagania elektryczne i hydrauliczne muszą być zgodne z informacjami zawartymi w Dane techniczne. Kliknij tutaj, aby uzyskać więcej informacji

Elektryka

Mieć połączenia elektryczne wykonane przez wykwalifikowanych elektryków pod następującymi warunkami:

postępowanie:

  1. Ustanowienie przyłącze do sieci elektrycznej
  2. Opcjonalnie podłącz interfejsy danych, sterowanie zewnętrzne i/lub czujniki zewnętrzne → kliknij tutaj

Hydraulika

Posiadać połączenia hydrauliczne wykonane przez wykwalifikowany personel hydrauliczny w następujących warunkach:

  • Połączenia śrubowe i przewody elastyczne muszą być zgodne ze specyfikacjami zawartymi w Dane techniczne (odporność na ciśnienie i temperaturę).
  • Jeżeli zalecane przyłącze węża nie może być podłączone do zewnętrznego obwodu wymiany ciepła, aby uzyskać najmniejsze straty ciśnienia, należy przeprowadzić redukcję przekroju poprzecznego na zewnętrznym obwodzie wymiany ciepła, a nie na urządzeniu.
  • Do wszystkich połączeń śrubowych używaj pasty montażowej, ponieważ mają tendencję do blokowania się (zwłaszcza stali nierdzewnej na stali nierdzewnej).
  • Metryczna śruba z gniazdem sześciokątnym M8 do osprzętu i akcesoriów musi być dokręcona z maksymalnym momentem obrotowym 20 Nm.
  • Aby optymalnie wykorzystać moc chłodniczą jednostki sterującej temperaturą, należy utrzymywać wylot wody chłodniczej tak krótki, jak to możliwe i bez przeciwciśnienia.
  • Zabezpiecz połączenia węży wystarczająco od bezpośredniego kontaktu, aby uniknąć ryzyka poparzenia.

Postępowanie:

  1. Podłącz osprzęt i akcesoria
  2. Podłącz wlot i wylot wody chłodniczej
  3. Połącz przekazywanie i przewijanie do tyłu
  4. Opcjonalnie podłączyć wejście i wylot wody systemowej → kliknij tutaj
  5. Opcjonalnie podłącz wejście i wyjście sprężonego powietrza → kliknij tutaj

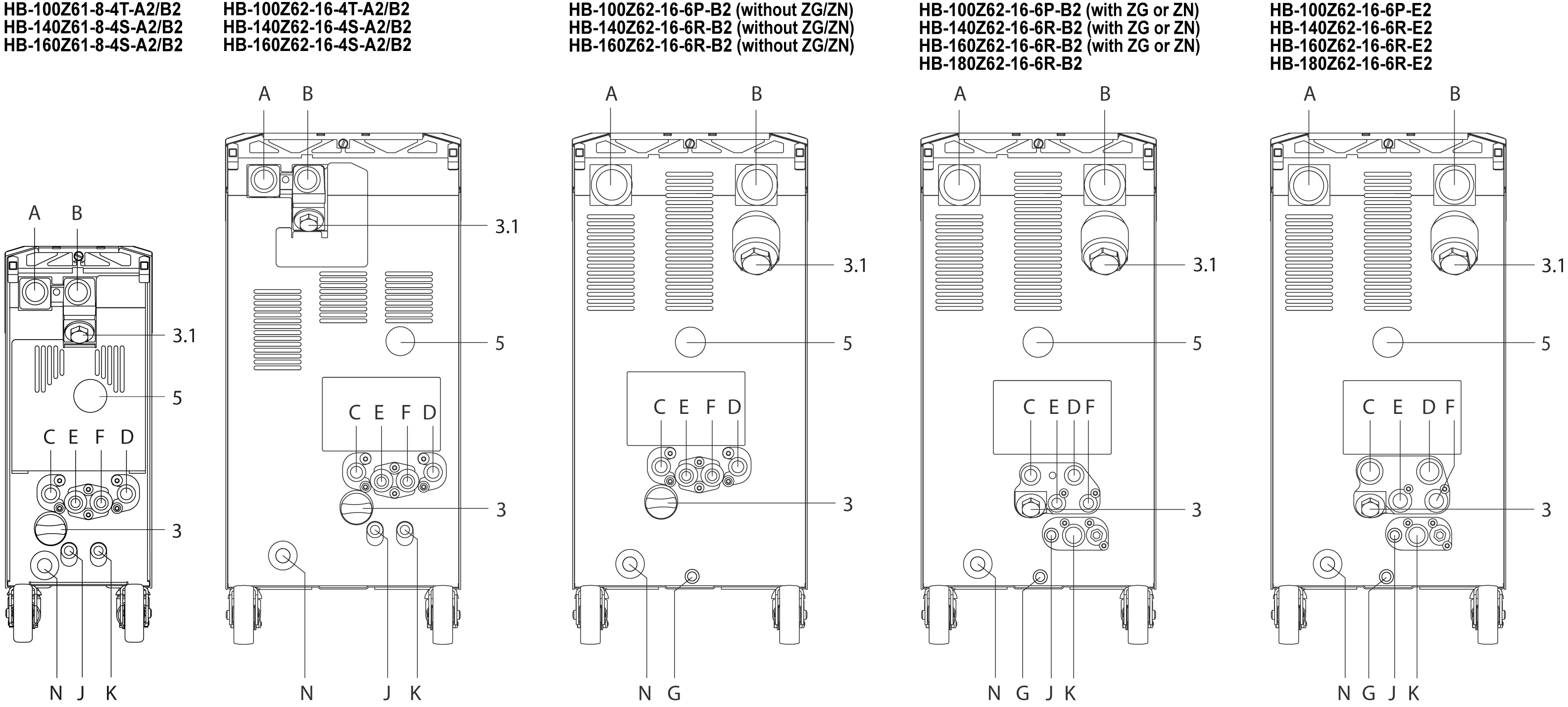

Połączenia i najważniejsze elementy z tyłu urządzenia są opisane w następujący sposób:

A


OUT

Wlot

B

IN

Wylot

C

Wejście wody chłodzącej

D

Wyjście wody chłodzącej

5

Wskaźnik ciśnienia

3.1

Filtr powrotu

3

Filtr wody chłodzącej

E

S1

Wejście wody systemowej *

F

S2

Wyjście wody systemowej *

J

AIR IN

Wejście sprężonego powietrza (ZG)

K

AIR OUT

Wyjście sprężonego powietrza ** (ZG)

N

-Przyłącze sieciowe

* Z połączenia można korzystać tylko wtedy, gdy przełączyłeś się na oddzielne przyłącza dla wody systemowej. → kliknij tutaj ** Połączenie może być używane tylko wtedy, gdy Opróżnianie formy za pomocą sprężonego powietrza jest ustawione na tym wylocie. → kliknij tutaj
