Substituindo o sensor de pressão (BP 1, BP 2, BP 3)

qualificação

especialistas profissionais

Material

Pos.DesignaçãoArtigoT25305-X
01

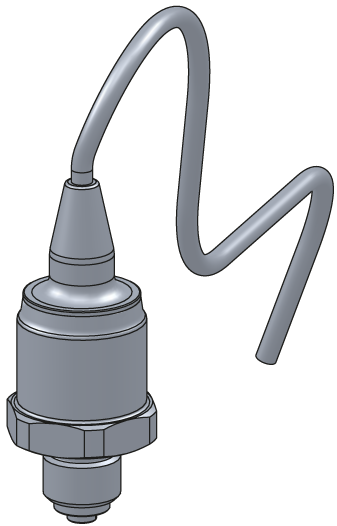

sensor de pressão 0–25 bar

T25305-X1
02

o-ring 7,5x2 – FPM (optional)

T286621

Material necessário

  • Chave de fenda Torx tamanho 20
  • braçadeira

Proceder

ATENÇÃO!

Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:

Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.

refrigerar e drenar

  • No ecrã básico, toque no botão de função ().
  • No ecrã básico, toque no botão de função ().
    • O aparelho esfria e esvazia o molde antes de desligá-lo.

Verifique a pressão e desligue

  • Selecione [Exibir] > [Valores Reais] > [Pressão Do Sistema].
    • A pressão do sistema deve exibir 0,0 (±0,1) bar.
  • A pressão mostrada pelo manómetro deve ser de 0,0 (+0,3) bar.

  • Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.

Remova as tampas e abra a frente

  • Remova as tampas do aparelho (→Aparelho aberto).
  • Abra a porta frontal e dobre a frente completamente para baixo, soltando os dois parafusos Torx.

Substitua a peça de reposição

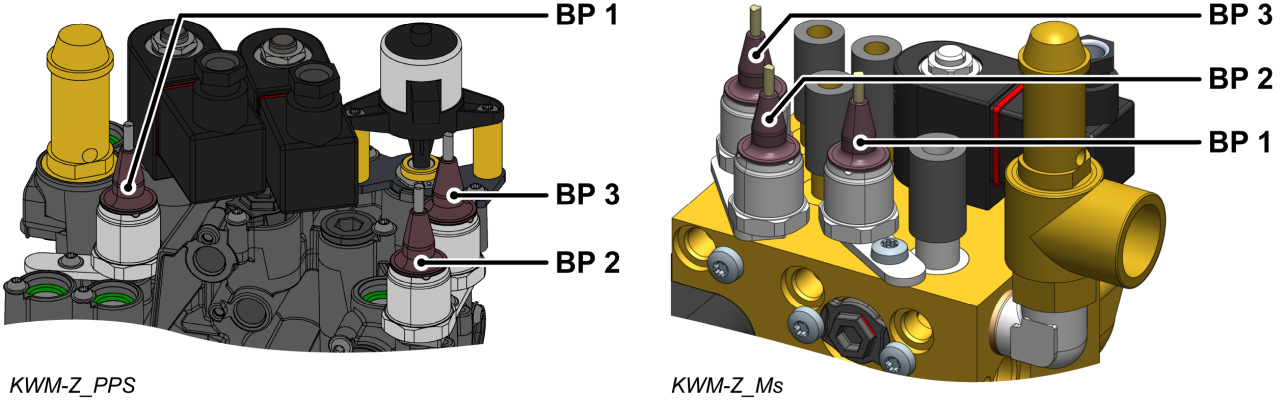

  • Remova o cabo do sensor de pressão (BP_1, BP_2, BP_3) na placa do aparelho GIF-61 e remova completamente o cabo.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Remova o parafuso Torx e remova a placa de montagem.
  • Remova o sensor de pressão.
  • Use um novo o-ring (T28662), se necessário. Caso contrário, use o o-ring anterior.
    • Certifique-se de que a superfície de vedação esteja limpa e livre de detritos.
  • Instale um novo sensor de pressão e suporte e prenda com um parafuso de montagem.
    • Para o módulo de arrefecimento de água de arrefecimento de plástico (PPS), aperte o parafuso com 2 Nm — não o exceda!
  • Direcione e conecte o cabo do sensor de pressão (BP_1, BP_2, BP_3) à placa do aparelho GIF-61.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Ou recoloque as braçadeiras removidas ou substitua-as por novas.
  • Dobre a parte frontal e fixe 2 parafusos Torx.

Verifique a calibração

ATENÇÃO — Perigo de calibração incorreta!

A calibração incorreta pode causar mau funcionamento do aparelho. Portanto: verifique a calibração

  • Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
  • Verifique se o aparelho está sem pressão. A pressão mostrada pelo manómetro deve ser de 0,0 (+0,3) bar.
  • Selecione [Exibir] > [Valores Reais] > [Pressão Do Sistema].
    • A pressão do sistema deve mostrar 0,0 (±0,1) bar.
    • Se o desvio for >0,1 bar, o sensor de pressão deve ser calibrado.

Calibrar o sensor de pressão

No caso de erros lineares maiores, os sensores de pressão individuais podem ser calibrados.

  • Selecione [Perfil do utilizador] e defina-o como “suporte”.
  • Selecione [Serviço ] > [Calibração ] > [Pressão] > [Sensor de pressão 1/2/3 de compensação ].
    • Defina o deslocamento adequadamente.
  • Repita o processo de verificação

Verifique a estanqueidade e a função

  • Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.

Desligar e instalar as tampas

  • Desligar o aparelho usando o botão I/O ().
    • O aparelho é desligado e, se necessário, é resfriado e sem pressão.
  • Desligar o interruptor principal (QS 1).
  • Reconecte as tampas do aparelho (→Aparelho aberto).
