T28494: tela sensível ao toque

propósito

troca Touchscreen 7" IPS 180x129 (A 2)

Qualificação

especialistas profissionais

Material

Material necessário

• Chave de fenda Torx tamanho 20
• Chave de fenda de cabeça plana, tamanho 0
• Ventilador de ar quente com controle de temperatura
  • Bocal redutor com encaixe (opcional, para aquecimento direcionado)
• Limpeza/solvente para remoção de resíduos de adesivo
• luvas de proteção

Proceder

refrigerar e desligar

• No ecrã básico, toque no botão de função ().
  • O aparelho esfria até que a temperatura seja inferior à temperatura de refrigeração. Em seguida, o aparelho é desligado.

• Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.

Frente aberta

• Abra a porta frontal e dobre a frente completamente para baixo, soltando os dois parafusos Torx.

Substitua a peça de reposição

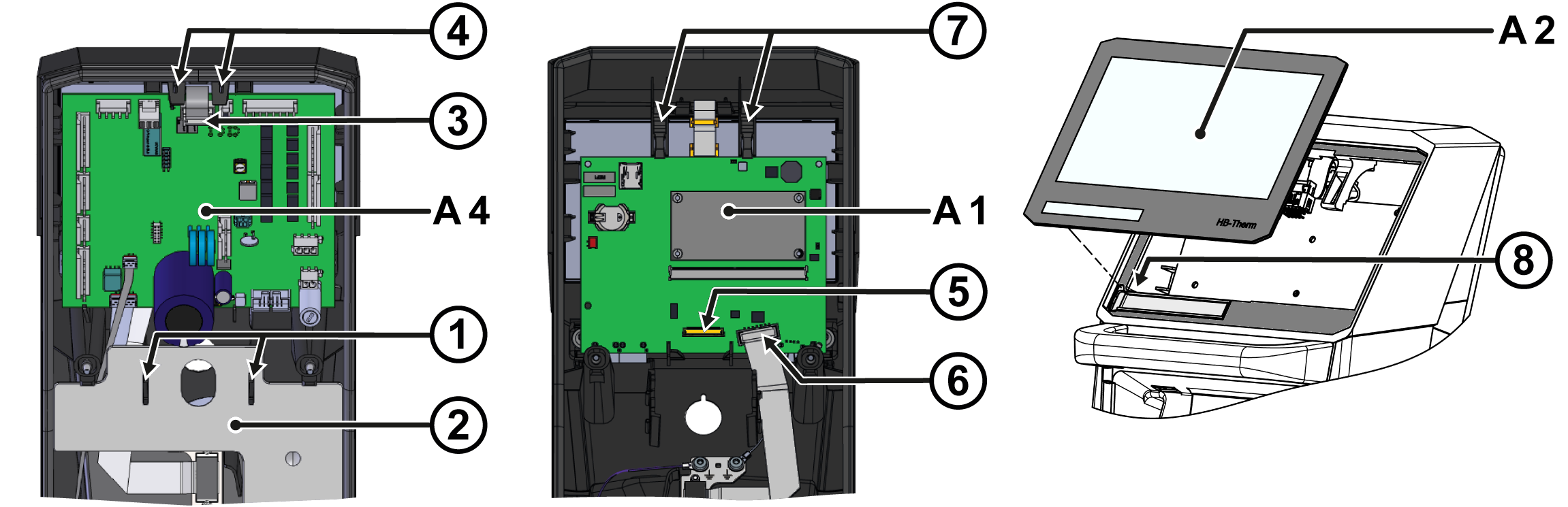

• Remova a tampa do cabo
  • Aperte os clipes de montagem (①) juntos e remova a cobertura (②).
• Remova a placa do aparelho GIF-61 (A_4)
  • Desconecte o conector (③) da placa de circuito.
  • Empurre as correias de montagem (④) para fora.
  • Retire a placa de circuito e dobre-a para trás. Os conectores restantes na placa de circuito não precisam ser desconectados.
• Remova o controle USR-61 (A_1)
  • Desconecte o conector (⑤) da tela sensível ao toque . Desbloqueie a ligação do plugue antes de remover, por exemplo, com uma chave de fenda plana.
  • Desconecte o conector (⑥) do cabo 'HB' na placa de circuito.
  • Pressione as correias de montagem (⑦) para fora.
  • Retire a placa de circuito. Os conectores restantes na placa de circuito não precisam ser desconectados.

• Remova a tela sensível ao toque (A_2)

NOTA!

A temperatura durante o aquecimento não deve exceder 100 °C.

• • Aqueça suavemente a área adesiva direcionando o ar quente do lado de fora para o espaço entre a tela sensível ao toque e as Carcaças frontais.
  • Empurre a tela sensível ao toque para fora das Carcaças frontais, começando pelo canto superior direito (vista superior do lado de fora). O adesivo se dissolve gradualmente até que a tela sensível ao toque possa ser completamente removida.
• Instalando a tela sensível ao toque (A_2)
  • Remova os resíduos de adesivo na área adesiva das Carcaças frontais com um agente de limpeza ou solvente adequado até que esteja limpo e sem graxa.
  • Remova a película protetora do adesivo na parte traseira da nova tela sensível ao toque.
  • Use a tela sensível ao toque com cuidado e pressione com firmeza a borda/superfície externa. Além disso, pressione para baixo pela parte de trás e segure pelo lado de fora.
  • Insira a etiqueta do tipo de aparelho no slot apropriado na parte traseira da tela sensível ao toque (⑧).

• Instale o controlador USR-61 (A_1)
  • Insira a placa de circuito nos recessos apropriados. As correias de montagem (⑦) devem se encaixar.
  • Reconecte os conectores (⑤, ⑥).
• Instale a placa do aparelho GIF-61 (A_4)
  • Insira a placa de circuito nos recessos apropriados. As correias de montagem (④) devem se encaixar no lugar certo.
  • Conecte novamente a ligação do plugue (③).
• Instale a tampa do cabo
  • Insira a cobertura (②) nos recessos apropriados. Os clipes de montagem (①) devem se encaixar no lugar.

Fechar frente

• Dobre a parte frontal e fixe 2 parafusos Torx.

Verifique a função

• Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
• Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.

desligar

• Desligar o aparelho usando o botão I/O ().
  • O aparelho é desligado e, se necessário, é resfriado e sem pressão.
• Desligar o interruptor principal (QS 1).
