propósito

Substituindo o controlador USR-61 (A 1)

qualificação

especialistas profissionais

Material

Pos.DesignaçãoArtigoT28500

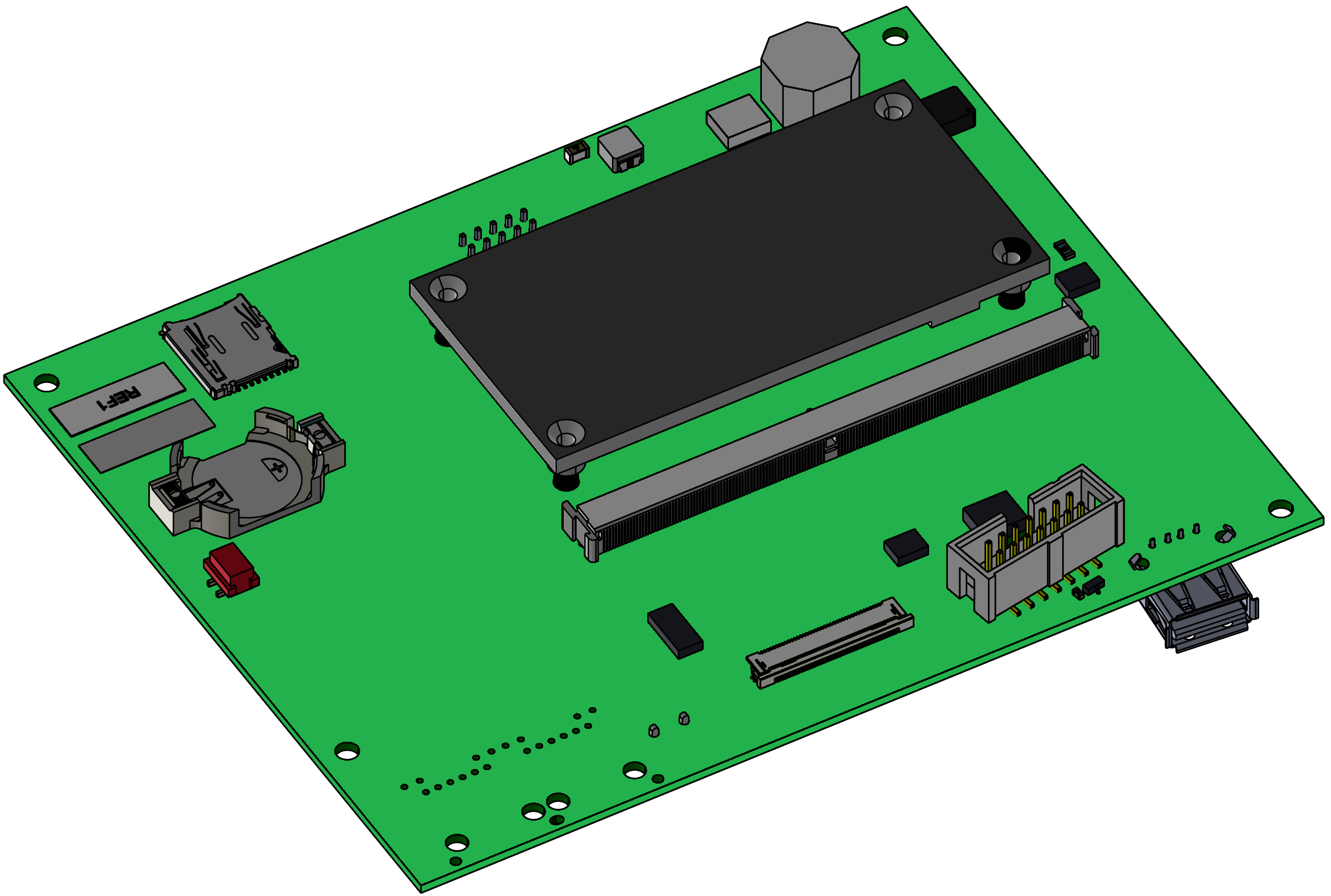

01Controlador USR-61T285001

Material necessário

  • Chave de fenda Torx tamanho 20
  • Chave de fenda de cabeça plana, tamanho 0

Guia em vídeo

Siga o link do código QR para assistir ao vídeo do YouTube.

Proceder

ATENÇÃO!

Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:

Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.

refrigerar e desligar

  • No ecrã básico, toque no botão de função ().
    • O aparelho esfria até que a temperatura seja inferior à temperatura de refrigeração. Em seguida, o aparelho é desligado.

  • Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.

Frente aberta

  • Abra a porta frontal e dobre a frente completamente para baixo, soltando os dois parafusos Torx.

Substitua a peça de reposição

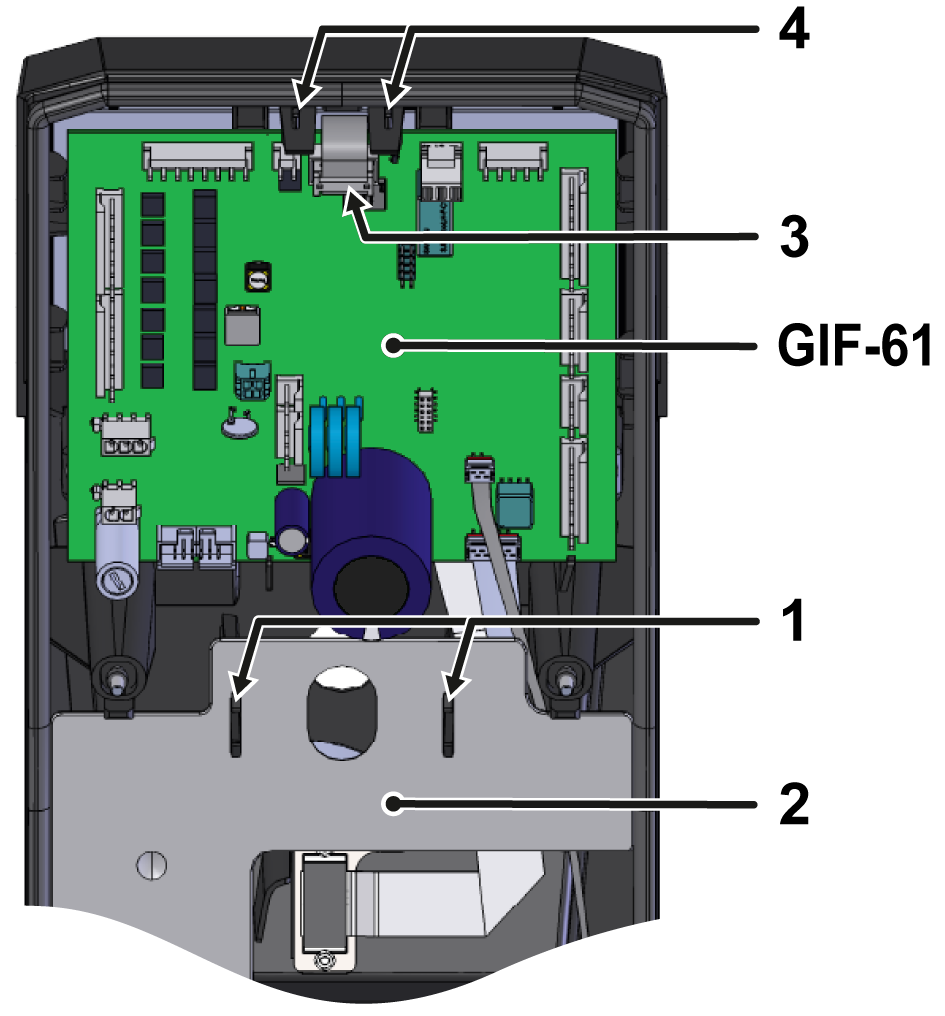

  • Pressione os clipes de montagem (①) juntos e remova a tampa do cabo (②).
  • Desconecte o conector (③) da placa do aparelho GIF-61.
  • Pressione as alças de montagem da placa do aparelho GIF-61 (④) para fora. A prancha agora pode ser levantada e dobrada para trás.
    • Os conectores na placa de circuito não precisam ser removidos.

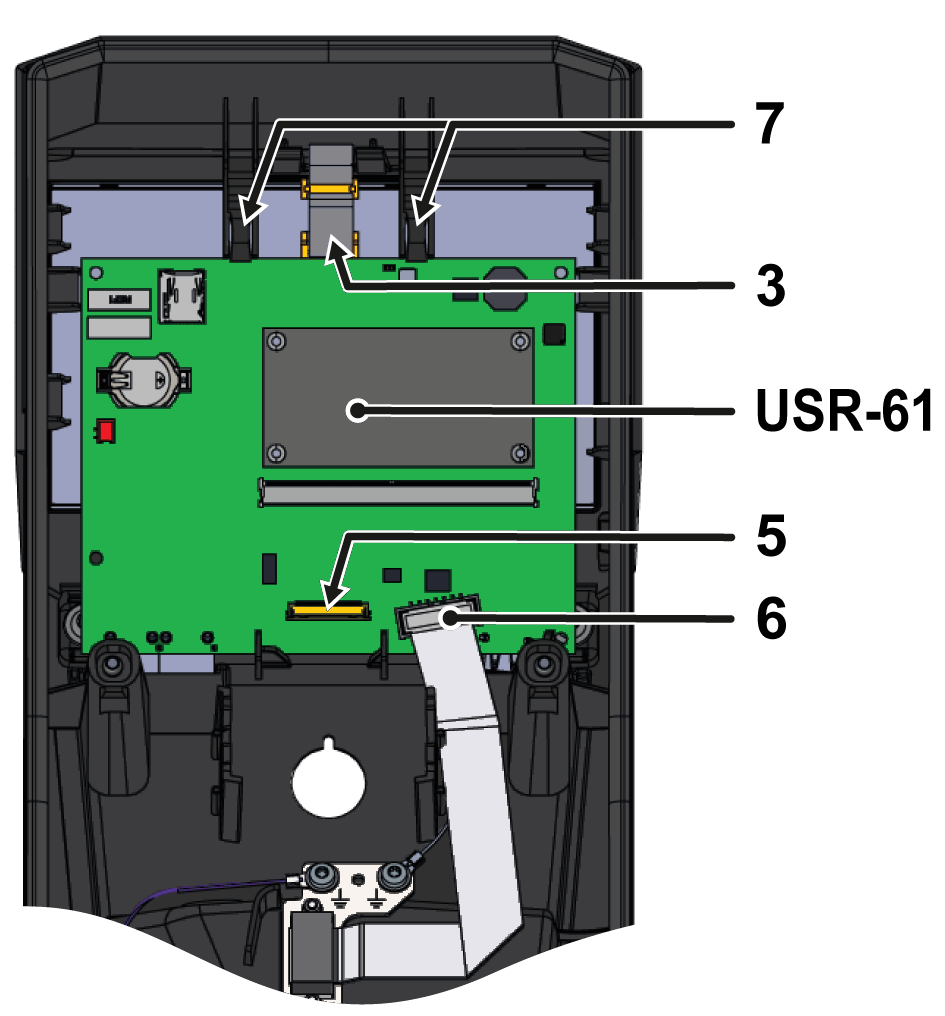

  • Desconecte o cabo de ligação (⑤) do Visor ao controlador USR-61.
    • O conector do visor deve estar desbloqueado (por exemplo, com uma chave de fenda plana) antes que a conexão do cabo possa ser removida.
  • Desconecte o conector (⑥) da ligação HB_CAN ao controlador USR-61.
  • Empurre as correias de montagem do controlador USR-61 (⑦) para fora. A placa de circuito agora pode ser retirada.
    • Remova o cabo terra da parte traseira da placa.
  • Conecte o cabo terra à parte traseira do novo controlador USR-61.
  • Insira o controlador USR-61 nos recessos apropriados.
    • Verifique se as correias de montagem (⑦) se encaixam no lugar
  • Reconecte os conectores (③, ⑤, ⑥) ao controlador USR-61.
  • Insira a placa do aparelho GIF-61 nos recessos apropriados.
    • Verifique se as correias de montagem (④) se encaixam no lugar certo.
  • Reconecte o conector (③) à placa do aparelho GIF-61.
  • Insira a tampa do cabo (②) nos recessos apropriados.
    • Verifique se os clipes de montagem (①) se encaixam no lugar certo

Fechar frente

  • Dobre a parte frontal e fixe 2 parafusos Torx.

Verifique a função

  • Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
    • O aparelho executa uma actualização do software automática.
  • Verifique o fuso horário, a data e a hora e configure-os corretamente, se necessário.

NOTA!

Os dados de configuração e calibração são armazenados na placa do aparelho GIF-61 e, portanto, não são perdidos quando o controlador USR-61 é substituído.

  • Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.
    • Verifique as funções do aparelho (rules para o valor teórico desejado)
  • Desligar o aparelho usando o botão I/O ().
    • O aparelho é desligado e, se necessário, é resfriado e sem pressão.
  • Desligar o interruptor principal (QS 1).
