propósito

  • T28903: Substituição da placa de circuito PROFIBUS-DP
  • T29671: Atualização de interface PROFIBUS-DP

qualificação

especialistas profissionais

Material

Pos.DesignaçãoArtigoT28903T29671
01

placa de circuito Profibus-DP

T2890311
02

Teclado térmico 17x17x3

T28908-1
03

parafuso M2,5x4 - Torx

B3061587-2
04Placa de característicasT19277-2

Material necessário

  • Chave de fenda Torx tamanho 10
  • Chave de fenda Torx tamanho 8

Proceder

ATENÇÃO!

Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:

Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.

Remover cobertura

  • Tampa do cabo
    • Segure as patilhas de fixação e levante a tampa do cabo para cima (Fig. → 1).
  • Desligar as ligações da Gate-6
    • Desligue todos os cabos de controlo e a fonte de alimentação da Gate-6.
  • Tampa da caixa
    • Retire os parafusos de fixação (11x) na parte de trás da Gate-6 (Fig. → 2)
    • Pressione a tampa da caixa para os lados até ouvir um clique (Fig. → 3). Depois retire a tampa.

Ou substitua ou modernize componentes

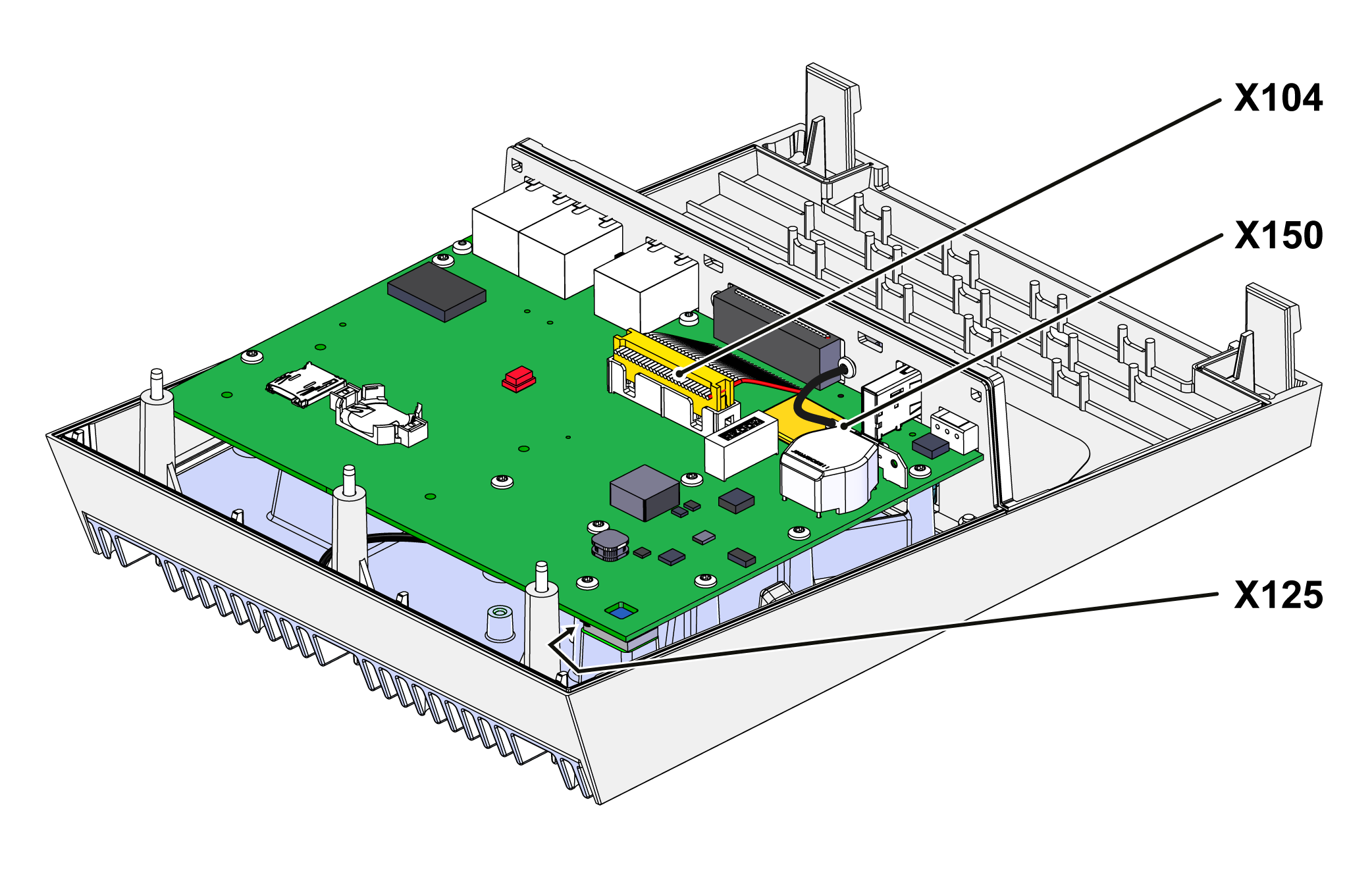

  • Desconecte as conexões do plugue no controlador GAT-61
    • cabo de fita de 26 pinos → slot X104
    • Cabo de aterramento → slot X150
    • Cabo de antena (parte inferior) → slot X125

  • Remova o controle GAT-61
    • Remova o controle GAT-61, incluindo o dissipador de calor, das Carcaças.
    • Ao fazer isso, afaste as Carcaças para soltar as correias de montagem.

    • Remova os parafusos de montagem do controlador GAT-61 (10x).
    • Ou substitua ou instale a placa de circuito Profibus-DP no controlador GAT-61 (Pos. 01).
    • Cole a almofada térmica no dissipador de calor (Pos. 02).

  • Use o controlador GAT-61
    • Coloque o controle GAT-61 de volta no dissipador de calor e fixe os parafusos de montagem (10x).
    • Insira o controlador GAT-61, incluindo o dissipador de calor, na Carcaças.
    • Certifique-se de que o dissipador de calor esteja travado nos dois lados..
  • Restaurando conexões de plugue
    • cabo de fita de 26 pinos → slot X104
    • Cabo de aterramento → slot X150
    • Cabo de antena (parte inferior) → slot X125

Instalar cobertura

  • Coloque a tampa da caixa e pressione a tampa da caixa por cima e pela lateral até ouvir um clique.
  • Instale 3 parafusos de montagem na parte traseira do Gate-6.
  • Cole a placa de identificação (T19277) na parte traseira do Gate-6 e no guia rápido (O8406-X).

Verifique a função

  • Verifique a comunicação por meio da interface de acordo com o procedimento no guia rápido.
  • Coloque a tampa do cabo e pressione até ouvir um clique.
