T28971, T28972: impulsor e vedação da bomba
propósito
Substituindo o impulsor da bomba
qualificação
especialistas profissionais
Material
| Pos. | Designação | Artigo | Contagem |

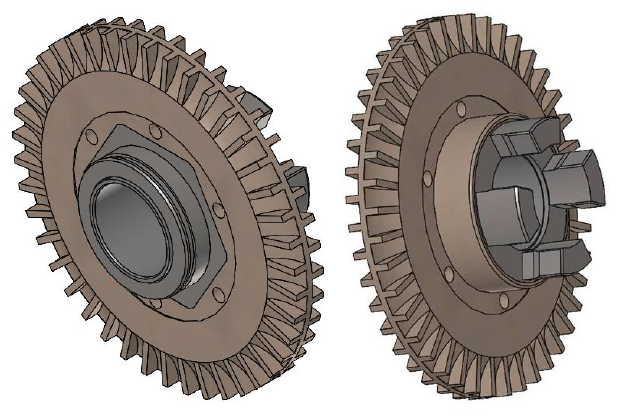

| 01 | impulsor de bomba PEEK 69,6x6,85 | T28971 | 1 |
| 02 | junta de grafite 86,5x81x2,2 | T28972 | 1 |
Material necessário
- Chave de fenda Torx, size 20, 30
- Chave de extremidade aberta, tamanho 10, 12
- Chave de anel, size 10
Proceder
ATENÇÃO!
Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:
Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.
Perigo de vida devido ao campo magnético!
O forte campo magnético na área da Bomba acoplada magneticamente pode ser fatal para pessoas com marcapassos. Portanto:
— Certifique-se de que as pessoas com marcapassos não realizem nenhum trabalho de manutenção que exija a desmontagem do acoplamento magnético (substituição da cabeça da bomba, substituição da vedação do copo dividido).
NOTA!
Em bombas totalmente montadas, os campos magnéticos são completamente protegidos pelos componentes circundantes, portanto, não há perigo quando estacionárias ou durante a operação.
Refrigerar e esgotar
- No ecrã básico, toque no botão de função (
). - No ecrã básico, toque no botão de função (
).- O aparelho esfria e esvazia o molde antes de desligá-lo.
Verifique a pressão e remova as tampas
- Selecione [Exibir] > [Valores Reais] > [Pressão Do Sistema].
- A pressão do sistema deve exibir 0,0 (±0,1) bar.
- A pressão mostrada pelo manómetro deve ser de 0,0 (+0,3) bar.
- Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.
- Remova as tampas do aparelho (→Aparelho aberto).
Substitua a peça de reposição
- Remova a Bomba e coloque-a em uma superfície de montagem plana e não magnética.
- Se necessário, siga as instruções adicionais no manual de peças de reposição “Bomba”. clique aqui...

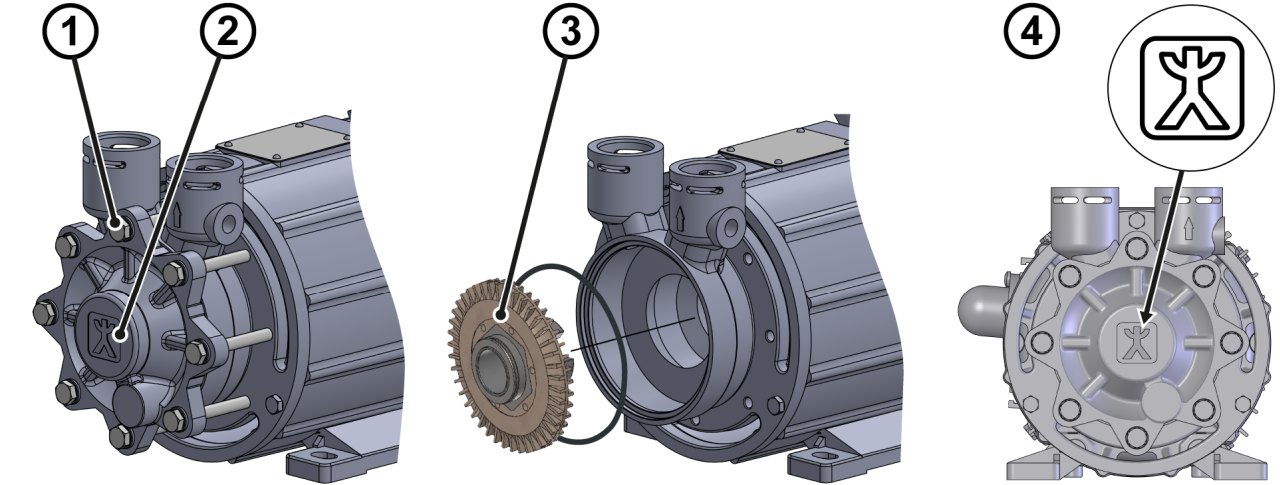

- Solte a tampa da carcaças com 8 parafusos hexagonais ①
- Remova os parafusos e a tampa das Carcaças ②
- Remova o impulsor da bomba do eixo cerâmico ③.
- Se necessário, use um extrator. Para obter mais informações, entre em contato com a HB-therm.
NOTA!
As superfícies de rolamento e vedação devem estar limpas e livres de contaminantes. As vedações de grafite danificadas devem ser substituídas, se necessário (disponível como opção).
- Empurre o novo impulsor da bomba para o eixo cerâmico ③.
- Verifique se o selo de grafite está desgastado e substitua-o, se necessário.
- Coloque a tampa das Carcaças e ajuste-a para que a marcação
fique vertical e paralela à superfície de montagem ④. - Instale 8x parafusos hexagonais ① e aperte a tampa das Carcaças ②.
- Reinstale a bomba no aparelho.
Verifique a estanqueidade e a função
- Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
-
Ligar o aparelho usando o botão I/O (
), verificar a estanqueidade e a função do aparelho.
- Opcionalmente, use o testador HB-TP para verificação de qualidade.
- Resetar o intervalo de manutenção do componente. Clique aqui...
Desligar e instalar as tampas
-
Desligar o aparelho usando o botão I/O ().
- O aparelho é desligado e, se necessário, é resfriado e sem pressão.
- Desligar o interruptor principal (QS 1).
- Reconecte as tampas do aparelho (→Aparelho aberto).
