propósito

Conversão do medidor de fluxo Flow-5

qualificação

especialistas profissionais

Material

Pos
DesignaçãoArtigoT29146
01

parafuso M4x40 Torx - A2

B3271659

2
02

parafuso M4x35 Torx - A2

B3271658

1
03

peça de cachimbo 8x4,5x30 - PEEK

T24717

3

Material necessário

  • Chave de fenda com soquete hexagonal, tamanho 40
  • Chave de fenda Torx tamanho 15
  • Equipamento de travamento por parafuso (por exemplo, vedação líquida Loctite 620)

Proceder

ATENÇÃO!

Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:

Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.

Refrigerar e drenar o
aparelho (quando o Flow-5 estiver instalado)

  • No ecrã básico, toque no botão de função ().
  • No ecrã básico, toque no botão de função ().
    • O aparelho esfria e esvazia o molde antes de desligá-lo.

Verifique a pressão e desligue o aparelho
(se o Flow-5 estiver instalado)

  • Selecione [Exibir] > [Valores Reais] > [Pressão Do Sistema].
    • A pressão do sistema deve exibir 0,0 (±0,1) bar.
  • A pressão mostrada pelo manómetro deve ser de 0,0 (+0,3) bar.

  • Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.

Remova o
Flow-5 (se o Flow-5 estiver montado)

  • Remova o cabo de controle do Medidor de fluxo Flow-5 da ligação 'HB IN'.
  • Se necessário, remova as linhas de conexão entre a Linha principal e o retorno de todos os circuitos do medidor de fluxo.

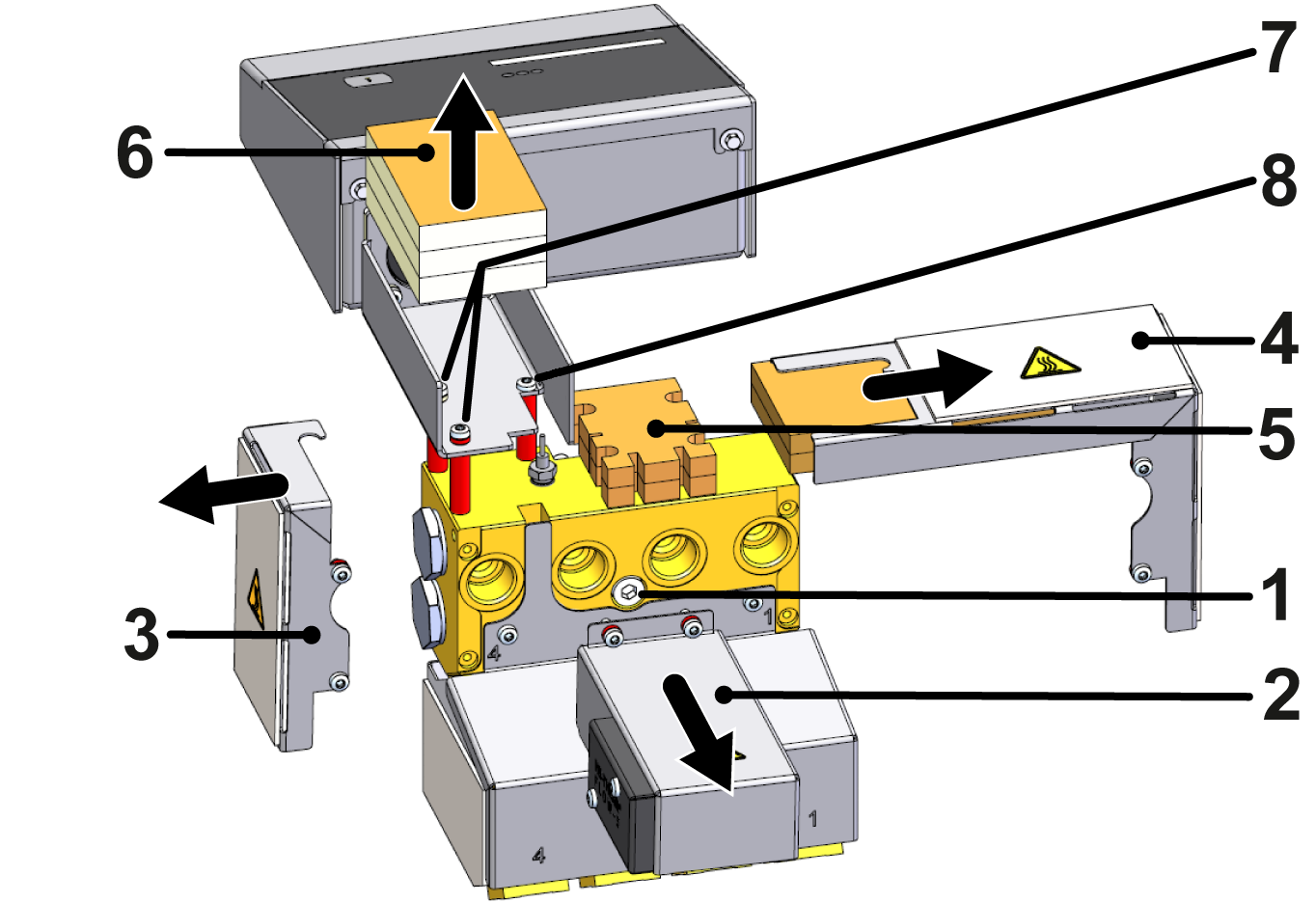

  • Remova o parafuso de montagem (①) e remova o medidor de fluxo externo da Unidade de controlo de temperatura.

Atualizar o Flow-5

NOTA!

As uniões roscadas são fixadas com adesivo e, portanto, devem ser afrouxadas lentamente. Caso contrário, existe o perigo de a cabeça do parafuso se quebrar. Se possível, aqueça o composto adesivo com antecedência.

  • Remova a cobertura (②, ③, ④) removendo os parafusos Torx, incluindo o espaçador
  • Remova o isolamento (⑤, ⑥).
    • Certifique-se de que não haja carga de tração nas conexões dos cabos.
  • Remova os parafusos Torx (⑦, ⑧), incluindo espaçadores e tubos PEEK (marcados em vermelho).
    • A unidade de avaliação deve ser apoiada previamente de forma que não haja carga de tração nas conexões dos cabos.

NOTA!

Fixe todas as uniões roscadas com a vedação líquida Loctite 620.

  • Instale dois novos parafusos Torx M4x40 (⑦ → B3271659), incluindo os novos tubos PEEK (T24717) e os espaçadores existentes.
  • Instale um novo parafuso Torx (⑧ → B3271658) incluindo o novo tubo PEEK (T24717).
    • note que nenhum espaçador n/d está conectado com esta ligação de parafuso.
  • Instale o isolamento (⑤) entre as peças do tubo PEEK (marcadas em vermelho).
  • Insira o isolamento (⑥) no duto do cabo para que as linhas do cabo sejam direcionadas entre os isolamentos individuais.
  • Fixe as tampas (②, ③, ④) com os parafusos Torx, incluindo o espaçador.
    • note que os espaçadores da cobertura (②) são montados diretamente sob as cabeças dos parafusos.

Verifique a função

  • Instale o medidor de fluxo externo na Unidade de controlo de temperatura e aperte o parafuso hexagonal com um torque máximo de 20 Nm.
  • Se necessário, reinstale as linhas de conexão entre o fluxo de Encaminhamento e o de Retrocesso em todos os circuitos do medidor de fluxo.
  • Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
  • Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.
  • Verifique a plausibilidade dos valores de exibição (taxa de débito, temperatura) dos circuitos de medição individuais.

desligar

  • Desligar o aparelho usando o botão I/O ().
    • O aparelho é desligado e, se necessário, é resfriado e sem pressão.
