propósito

Modernização de equipamento adicional ZB

qualificação

especialistas profissionais

Material

Pos.DesignaçãoArtigoT29216
01

cabo X25/X26, 0,26 m

T28732-11
02

Parafuso Torx M3x12

B19834072
03

porca hexagonal M3

B18746592
04

cabo ZB, 6 m

T24562-11
05Placa de característicasT192773

Material necessário

  • Chave de fenda Torx, tamanho 20
  • Chave de anel, size 5.5

Proceder

ATENÇÃO!

Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:

Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.

refrigerar e desligar

  • No ecrã básico, toque no botão de função ().
    • O aparelho esfria até que a temperatura seja inferior à temperatura de refrigeração. Em seguida, o aparelho é desligado.

  • Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.

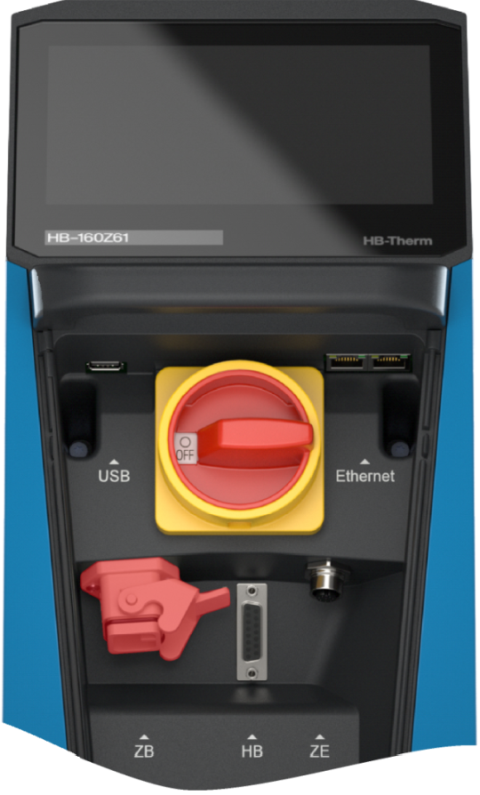

Frente aberta

  • Abra a porta frontal e dobre a frente completamente para baixo, soltando os dois parafusos Torx.
  • Remova o plugue cego da ligação apropriada ao equipamento adicional. Isso não é mais necessário.

Retrofit

  • Pressione as correias de montagem (①) juntas e remova a tampa do cabo (②).

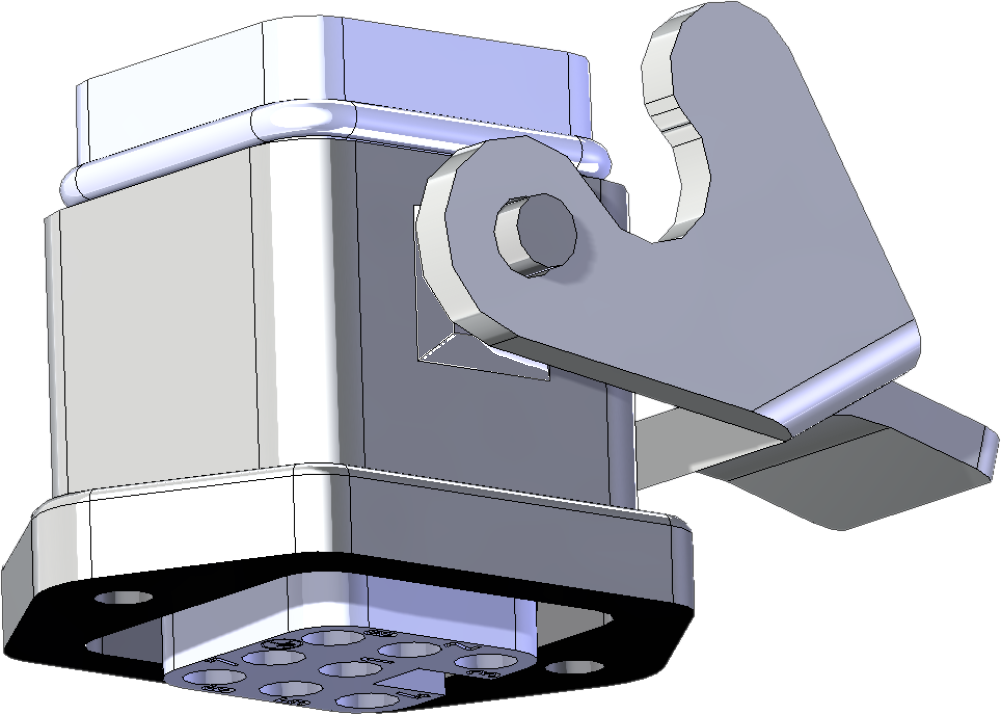

  • Passe o cabo (X25/X26, T28732-1) pela abertura “ZB” na parte frontal e aperte-o bem.
    • Insira primeiro o parafuso externo, depois o parafuso interno e fixe-o com porcas de montagem.
  • Passe o cabo (X25/X26, T28732-1) até a placa do aparelho (GIF-61) e conecte-o.
    • Conector de 5 pinos → X25 (GIF-61)
    • Conector de 3 pinos → X26 (GIF-61)
  • Insira a tampa do cabo (②) nos recessos apropriados.
    • Certifique-se de que os clipes de montagem (①) se encaixem no lugar.

Fechar frente

  • Dobre a parte frontal e fixe 2 parafusos Torx.

Verifique a função

  • Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
    • A inicialização é iniciada e reconhece o equipamento adicional.
  • Verifique se o equipamento adicional foi reconhecido. Tocar no campo de status () abre o sistema de informações. O sistema de informações exibe as informações do aparelho e o equipamento auxiliar disponível.
    • Se o equipamento adicional não for exibido, verifique todos os conectores e reinicie o aparelho.
  • Verifique a funcionalidade ligando um cabo de comando externo (consulte). Operação remota

desligar

  • Desligar o interruptor principal (QS 1).
