T29616-X: Aquecedor 8+16 kW (6P/6R)

propósito

Substituindo o Aquecedor (EH 1)

qualificação

especialistas profissionais

Material

Material necessário

• Chave de extremidade aberta, tamanho 32, 41
• Chave de anel, size 10
• Chave de fenda Torx tamanho 20

Proceder

Refrigerar e esvaziar

• No ecrã básico, toque no botão de função ().
• No ecrã básico, toque no botão de função ().
  • O aparelho esfria e esvazia o molde antes de desligá-lo.

Verifique a pressão

• Selecione [Exibir] > [Valores Reais] > [Pressão Do Sistema].
  • A pressão do sistema deve exibir 0,0 (±0,1) bar.
• A pressão mostrada pelo manómetro deve ser de 0,0 (+0,3) bar.

Desligar e remover conexões

• Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.
• Todas as conexões hidráulicas externas na Linha principal (OUT) e no Rewind (IN).

Remova as tampas e abra a frente

• Remova as tampas do aparelho (→Aparelho aberto).
• Abra a porta frontal e dobre a frente completamente para baixo, soltando os dois parafusos Torx.

Desconecte o cabo

• Desconecte os conectores X302.X e X303.X da placa de medição de potência ZSM-61:

• • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)

• Remova completamente o cabo de aquecimento

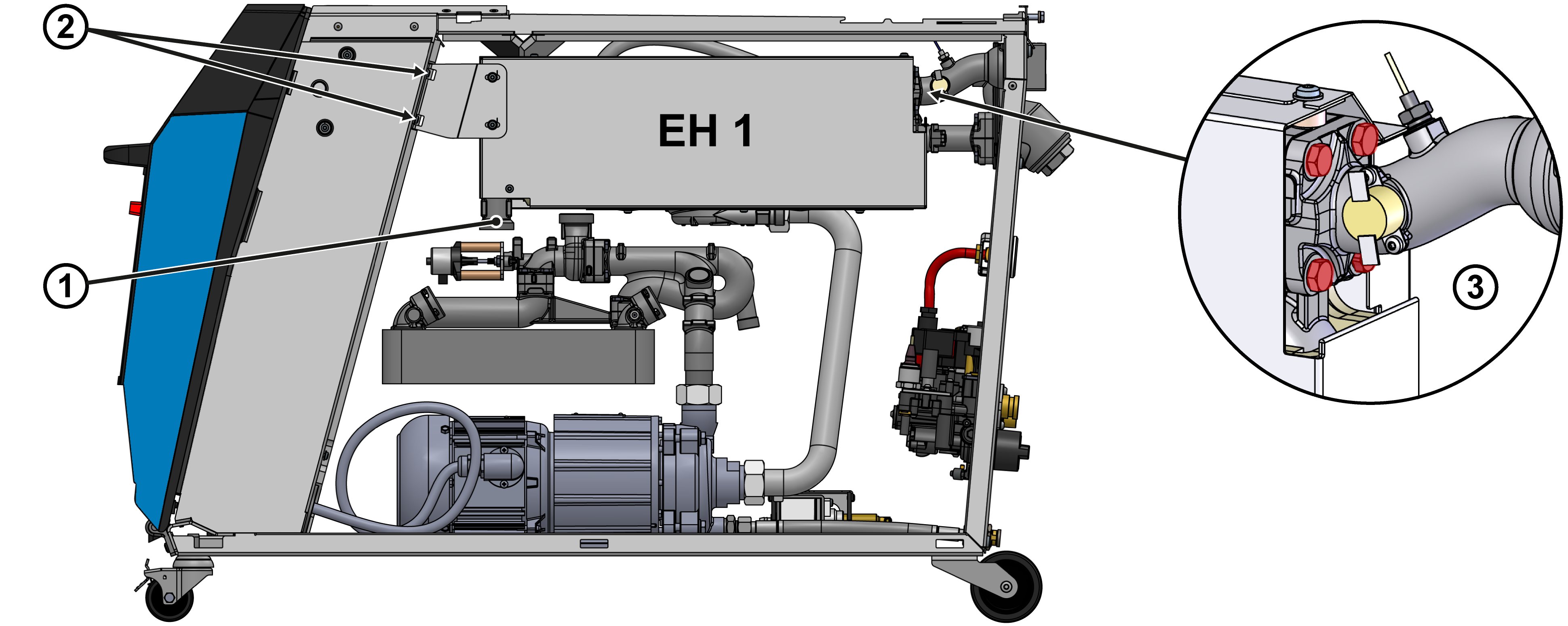

Remova o módulo de aquecimento (EH_1)

• Remova a mangueira ① A água pode escapar quando as conexões são abertas.
• Remova os parafusos Torx ② do suporte ½ volta.
• Remova e remova os parafusos hexagonais ③ do flange de ligação.
• Retire o módulo de aquecimento (EH_1) do encaixe do orifício da fechadura e coloque-o de lado.

Instale o módulo de aquecimento (EH_1)

ATENÇÃO!

As conexões de parafuso, em particular combinações de aço inoxidável/aço inoxidável ou aço/aço inoxidável, tendem a ficar presas ou travar durante a operação por um longo período em altas temperaturas. É por isso que:

• Use lubrificantes apropriados

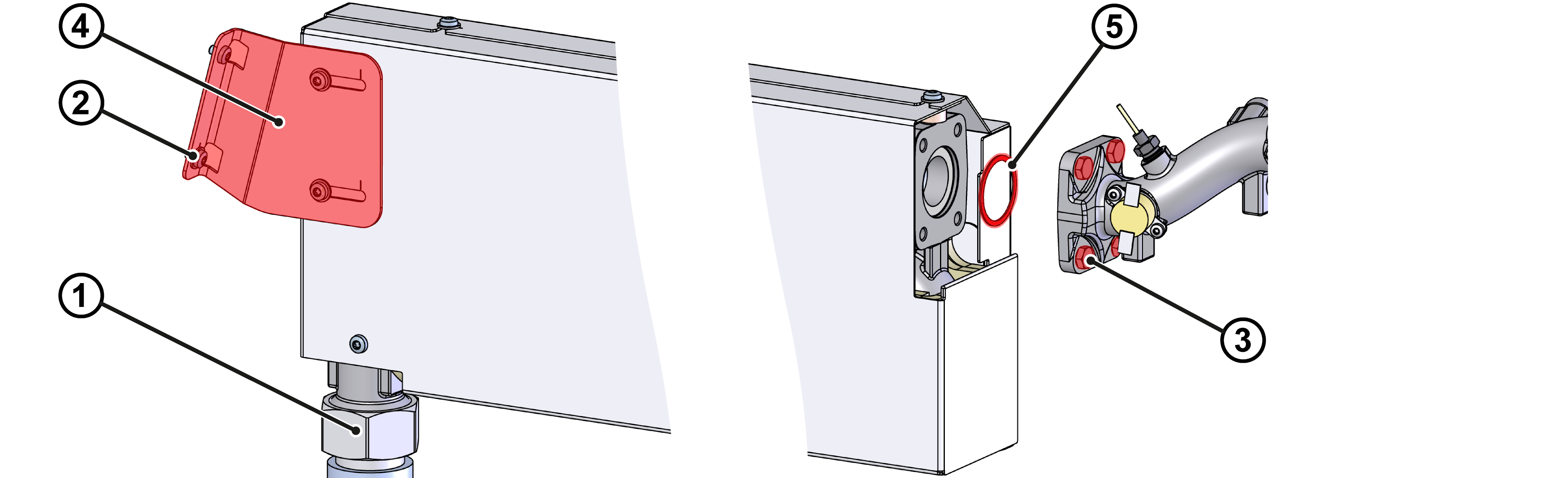

• Remova o suporte ④ e transfira-o para o novo Aquecedor.
• Verifique se o PTFE seal ⑤ está desgastado e substitua-o, se necessário.
• Insira o PTFE seal ⑤ na ranhura do novo Aquecedor.
• Conecte o módulo de aquecimento (EH_1) ao encaixe da fechadura na lateral da Carcaças elétricas e posicione-o corretamente.
  • Verifique se a vedação se encaixa perfeitamente na ranhura.
• Instale os parafusos hexagonais ③ no flange de ligação e aperte.
• Aperte os parafusos Torx ② do suporte.
• Instale e aperte a linha da mangueira ①.

Conecte o cabo e cole na placa de identificação

• Coloque o cabo de aquecimento nas Carcaças elétricas.
• Conecte os conectores X302.X e X303.X à placa de medição de potência ZSM-61:

• • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)

• Dobre a parte frontal e fixe 2 parafusos Torx.

Verifique a estanqueidade e a função

• Reinstale as conexões hidráulicas externas na Linha principal (OUT) e no Rewind (IN).
• Ligar o aparelho usando o botão I/O (), verificar a estanqueidade e a função do aparelho.
• Após um teste de estanqueidade bem-sucedido, aqueça a Unidade de controlo de temperatura até a temperatura máxima do aparelho.

Desligar e instalar as tampas

• No ecrã básico, toque no botão de função ().
  • O aparelho esfria até que a temperatura seja inferior à temperatura de refrigeração. Em seguida, o aparelho é desligado.

• Desligar o interruptor principal (QS 1).
• Reconecte as tampas do aparelho (→Aparelho aberto).
