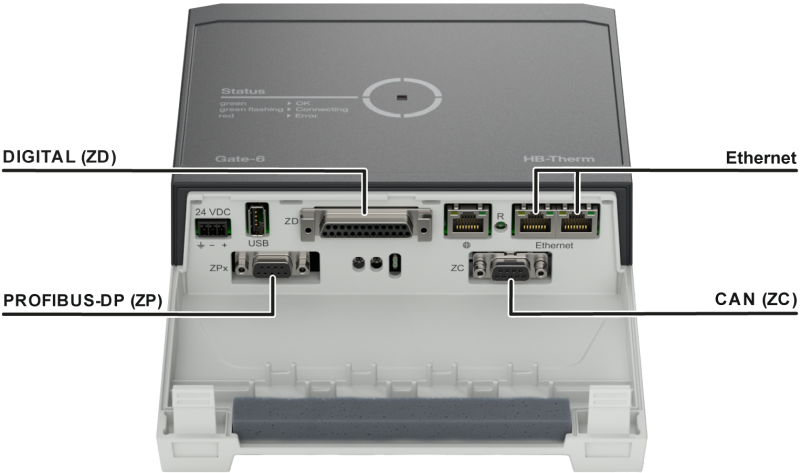

Interfaces Gate-6

Ethernet

Com as unidades de controle de temperatura Thermo-6, os dados são trocados com o controlador da máquina por meio do servidor de interface. Gate-6

• A interface Ethernet OPC UA (EUROMAP 82.1 Release 1.01 / OPC 40082-1) é usada para unidades de controle de temperatura ligação Thermo-6

• Conectado a Gate-6: Interruptor com 2 soquetes RJ-45

• Os cabos Ethernet disponíveis comercialmente estão disponíveis em revendedores especializados

NOTA!

Use cabos blindados de categoria 5 ou superior para todas as conexões Ethernet.

Interface DIGITAL (ZD)

Os dados são trocados entre o controle da máquina e a unidade de controlo de temperatura Thermo-6 por meio do servidor de interface. Gate-6

• 20 mA, RS-232 interface de dados seriais ou RS-422/485

• Ligação a Gate-6: 1 soquete Sub-D de 25 pinos

• A interface de cabo ZD está disponível com seu representante da HB-therm (→ www.hb-therm.com)

Layout dos pinos do cabo

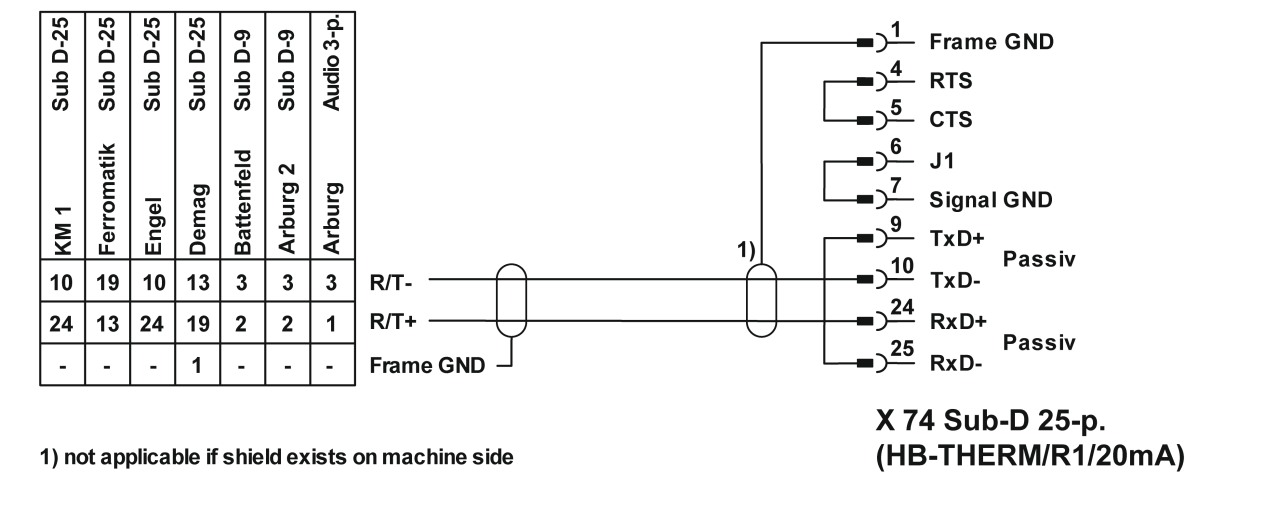

20 mA (current loop)

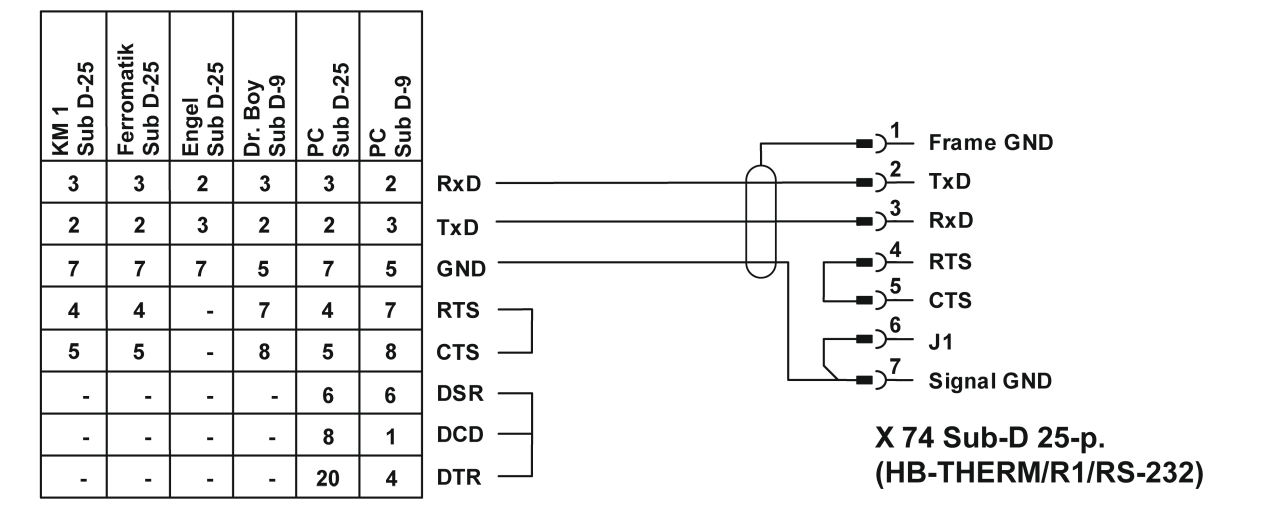

RS-232

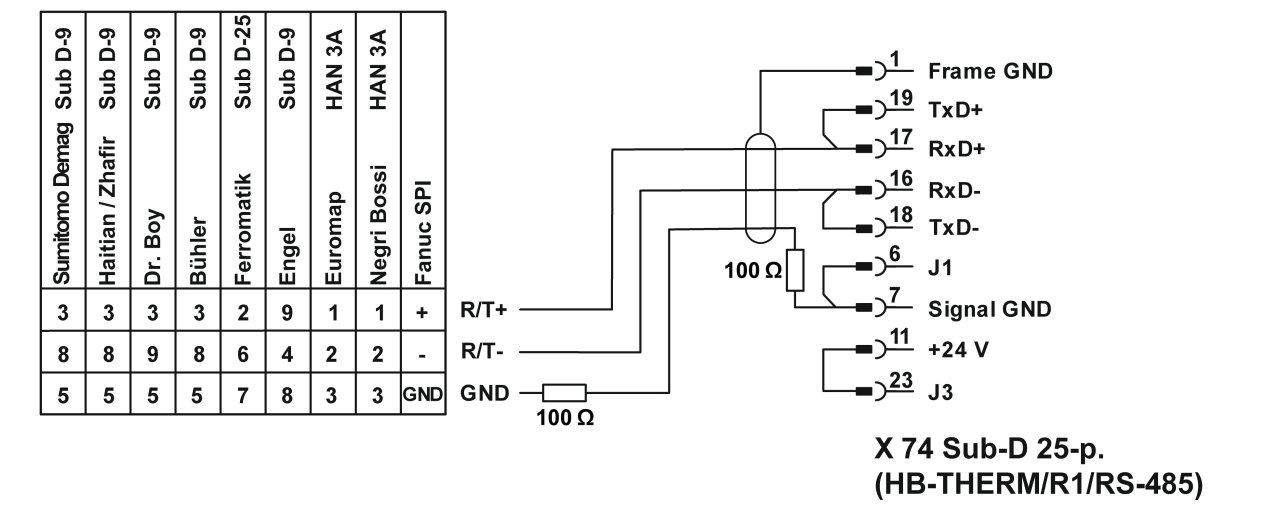

RS-485

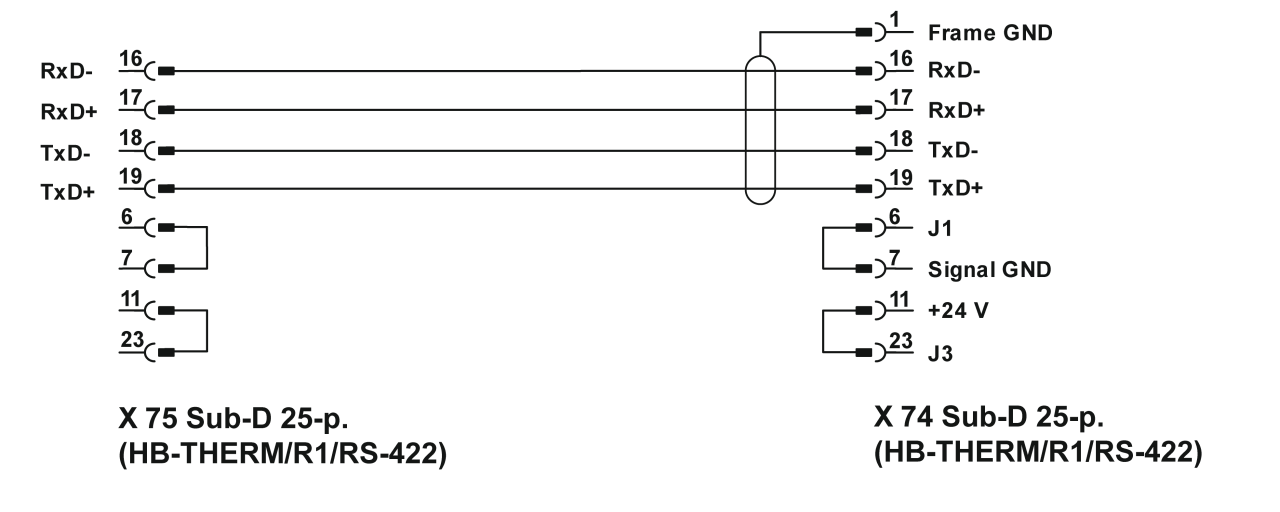

RS-422 (cabo de conexão)

Interface CAN (ZC)

Os dados são trocados entre o controle da máquina e a unidade de controlo de temperatura Thermo-6 por meio do servidor de interface. Gate-6

• CAN-BUS interface de dados seriais e CANopen
• Ligação a Gate-6: 1 tomada Sub-D com 9 pinos (fêmea)
• A interface de cabo ZD está disponível com seu representante da HB-therm (→ www.hb-therm.com)

Layout dos pinos do cabo

Adaptador (somente para máquinas Demag, T22590O/ID)

• Aparelho DEMAG 1 com endereço 13
• Aparelho Netstal 1 com endereço 31
