Download page T25305-X: Senzor de presiune.
T25305-X: Senzor de presiune

scop
Înlocuirea senzorului de presiune (BP 1, BP 2, BP 3)
calificare
personal de specialitate
Material
| Poz. | Denumire | Articol | T25305-X |

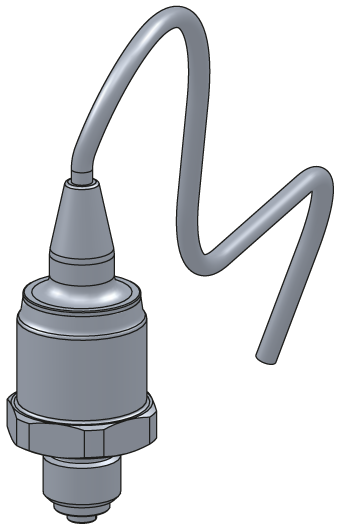

| 01 | senzor de presiune 0–25 bar | T25305-X | 1 |
| 02 | O-ring 7,5x2 – FPM (optional) | T28662 | 1 |
Material necesar
- Surubelnita Torx dimensiune 20
- cravată de cablu
Procedură
ATENȚIE!
Lucrul cu unitatea necesită cunoașterea instrucțiunilor de siguranță și a unui scurt manual de utilizare. De aceea:
Citiți cu atenție instrucțiunile de siguranță și scurt manual de utilizare înainte de a începe orice lucrare. Cerința de bază pentru o muncă sigură este respectarea tuturor instrucțiunilor de siguranță și acțiunea atentă a personalului profesionist calificat pentru a preveni accidentele care implică vătămări corporale și daune materiale.
Răcirea și scurgerea
- Pe ecran de bază, atingeţi butonul de funcţie (
). - Pe ecran de bază, atingeţi butonul funcţie (
).- Unitatea se răcește și golește matrița înainte de a o opri.
Verificați presiunea și opriți
- Selectaţi [Afişare] > [Valori Reale] > [Presiune Sistem].
- Presiunea sistemului trebuie să afișeze bara de 0,0 (± 0,1).
- Presiunea indicată de manometru trebuie să fie de 0,0 (+0,3) bar.
- Opriți întrerupătorul principal (QS 1), scoateți fișa de alimentare.
Scoateți capacele și deschideți partea frontală
- Scoateți capacele de pe unitate (→Deschideți unitatea).
- Deschideți ușa din față și pliați complet partea din față slăbind cele două șuruburi Torx.
Înlocuiți piesa de schimb

- Scoateți cablul senzorului de presiune (BP_1, BP_2, BP_3) de pe placa dispozitivului GIF-61 și scoateți complet cablul.
- BP 1 → X31.1 (GIF-61)
- BP 2 → X31.2 (GIF-61)
- BP 3 → X31.3 (GIF-61)
- Scoateți șurubul Torx și scoateți placa de montare.
- Scoateți senzorul de presiune.
- Utilizați un nou o-ring (T28662) dacă este necesar. În caz contrar, utilizați inelul O anterior.
- Asigurați-vă că suprafața de etanșare este curată și fără resturi.
- Instalați un nou senzor de presiune și un suport și fixați-l cu un șurub de montare.
- Pentru modulul de apă de răcire din plastic (PPS), strângeți șurubul cu 2 Nm - nu îl depășiți!
- Trasați și conectați cablul de la senzorul de presiune (BP_1, BP_2, BP_3) la placa de dispozitiv GIF-61.
- BP 1 → X31.1 (GIF-61)
- BP 2 → X31.2 (GIF-61)
- BP 3 → X31.3 (GIF-61)
- Re-atașați legăturile de cablu scoase sau înlocuiți-le cu altele noi.
- Îndoiți partea din față și fixați 2x șuruburi Torx.
Verificați calibrarea
ATENȚIE - pericol de calibrare incorectă!
Calibrarea incorectă poate cauza funcționarea defectuoasă a dispozitivului. Prin urmare: verificați calibrarea
- Conectați fișa de alimentare și comutați comutatorul principal (QS 1).
- Asigurați-vă că dispozitivul este depresurizat. Presiunea indicată de manometru trebuie să fie de 0,0 (+0,3) bar.
- Selectaţi [Afişare] > [Valori Reale] > [Presiune Sistem].
- Presiunea sistemului ar trebui să arate bara de 0,0 (± 0,1).
- Dacă deviația este > 0,1 bar, senzorul de presiune trebuie calibrat.
Calibrați senzor de presiune
În cazul unor erori liniare mai mari, senzorii individuali de presiune pot fi calibrați.
- Selectaţi [Profil Utilizator] şi setaţi-l la „întreţinere”.
- Selectaţi [Service ] > [Calibrare] > [Presiune] > [Senzor De Presiune 1/2/3 Offset].
- Setați compensarea în consecință.
- Încercați din nou procesul de verificare
Verificaţi etanşeitatea şi funcţia
-
Porniţi aparatul utilizând butonul I/O (
), verificaţi etanşeitatea şi funcţia dispozitivului.
Oprirea și instalarea capacelor
-
Oprirea aparatului utilizând butonul I/O (
).- Unitatea se oprește și, dacă este necesar, este răcită și fără presiune.
- Opriți întrerupătorul principal (QS 1).
- Re-atașați capacele de la unitate (→Deschideți unitatea).
