scop

Retehnologizare echipament suplimentar ZB

calificare

personal de specialitate

Material

Poz.DenumireArticolT29216
01

cablu X25/X26, 0,26 m

T28732-11
02

Șurub Torx M3x12

B19834072
03

piuliță hexagonală M3

B18746592
04

cablu ZB, 6 m

T24562-11
05plăcuța cu date de identificareT192773

Material necesar

  • Surubelnita Torx, dimensiune 20
  • Cheie inelară, dimensiune 5.5

Procedură

ATENȚIE!

Lucrul cu unitatea necesită cunoașterea instrucțiunilor de siguranță și a unui scurt manual de utilizare. De aceea:

Citiți cu atenție instrucțiunile de siguranță și scurt manual de utilizare înainte de a începe orice lucrare. Cerința de bază pentru o muncă sigură este respectarea tuturor instrucțiunilor de siguranță și acțiunea atentă a personalului profesionist calificat pentru a preveni accidentele care implică vătămări corporale și daune materiale.

Răcirea și oprirea

  • Pe ecran de bază, atingeţi butonul de funcţie ().
    • Dispozitivul se răcește până când temperatura este mai mică decât temperatura de răcire. Apoi, unitatea se oprește.

  • Opriți întrerupătorul principal (QS 1), scoateți fișa de alimentare.

Deschideți fața

  • Deschideți ușa din față și pliați complet partea din față slăbind cele două șuruburi Torx.

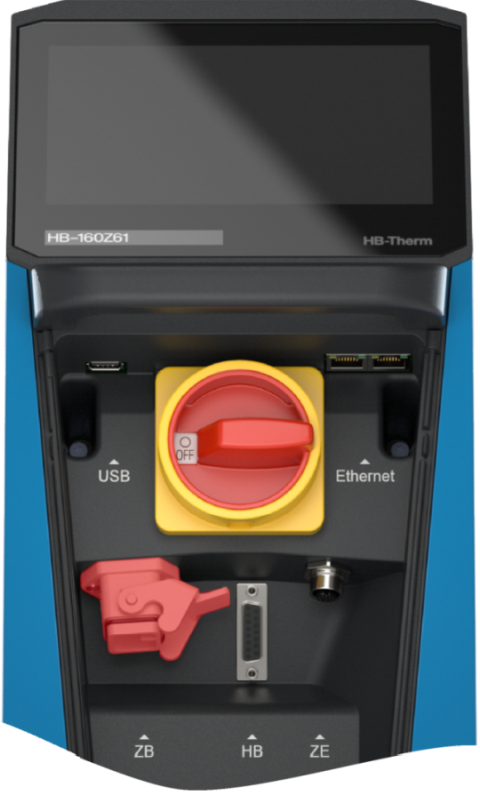

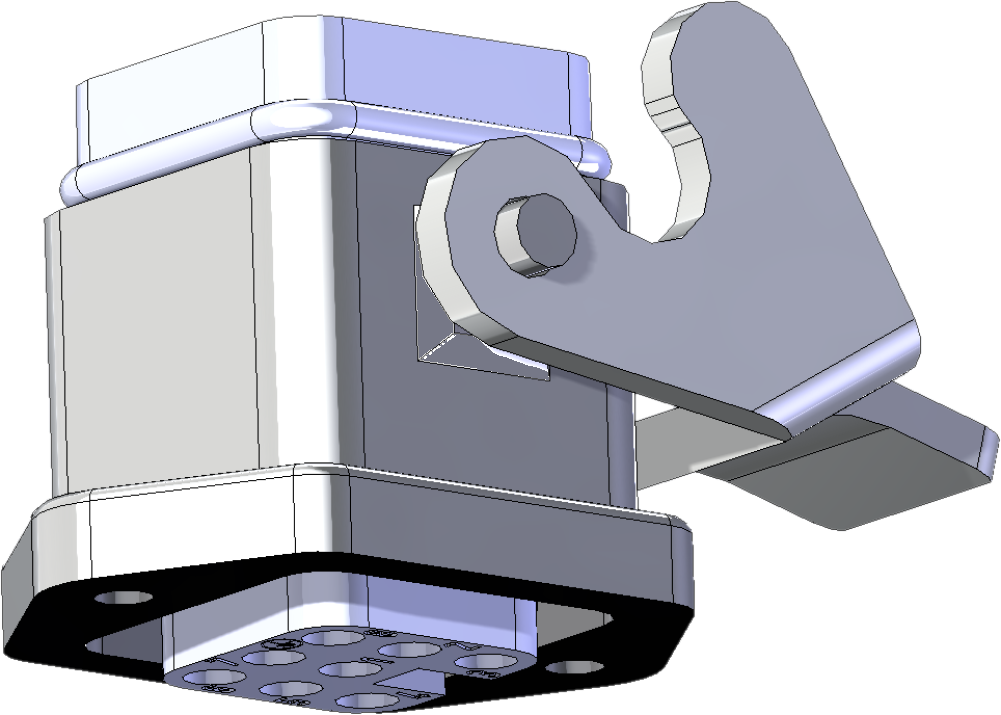

  • Scoateți ștecherul orb de la conexiunea corespunzătoare la echipamentul suplimentar. Acest lucru nu mai este necesar.

Retrofit

  • Apăsați curelele de montare (①) împreună și scoateți capacul cablului (②).
  • Treceți cablul (X25/X26, T28732-1) prin orificiul „E.B.” din față și înșurubați-l strâns.
    • Introduceți mai întâi șurubul exterior, apoi șurubul interior și fixați-l cu piulițe de montare.
  • Direcționați cablul (X25/X26, T28732-1) pe placa de unitate (GIF-61) și conectați-l.
    • Conector cu 5 pini → X25 (GIF-61)
    • Conector cu 3 pini → X26 (GIF-61)
  • Introduceţi capacul cablului (②) în locaşurile corespunzătoare.
    • Asigurați-vă că clemele de montare (①) se fixează în poziție.

Închideți fața

  • Îndoiți partea din față și fixați 2x șuruburi Torx.

Verificare funcţie

  • Conectați fișa de alimentare și comutați comutatorul principal (QS 1).
    • Iniţializarea începe şi recunoaşte echipamentul suplimentar.
  • Verificați dacă echipamentul suplimentar a fost recunoscut. Atingând câmpul de stare () se deschide sistemul de informații. Sistemul de informații afișează informații despre unitate și echipamente auxiliare disponibile.
    • Dacă echipamentul suplimentar nu este afișat, verificați toți conectorii și reporniți dispozitivul.
  • Verificați funcționalitatea prin conectarea unui cablu de control extern (a se vedea). Operarea de la distanţă

oprirea

  • Opriți întrerupătorul principal (QS 1).
