NOTĂŢĂ!

În funcție de produs, conexiunile sistemului sunt înșurubate sau conectate. Dacă conexiunea recomandată a furtunului nu poate fi conectată la consumator, aria secțiunii transversale trebuie redusă la consumator. Pentru a obține cele mai mici pierderi de presiune posibile, reducerea secțiunii transversale nu trebuie efectuată pe dispozitiv.

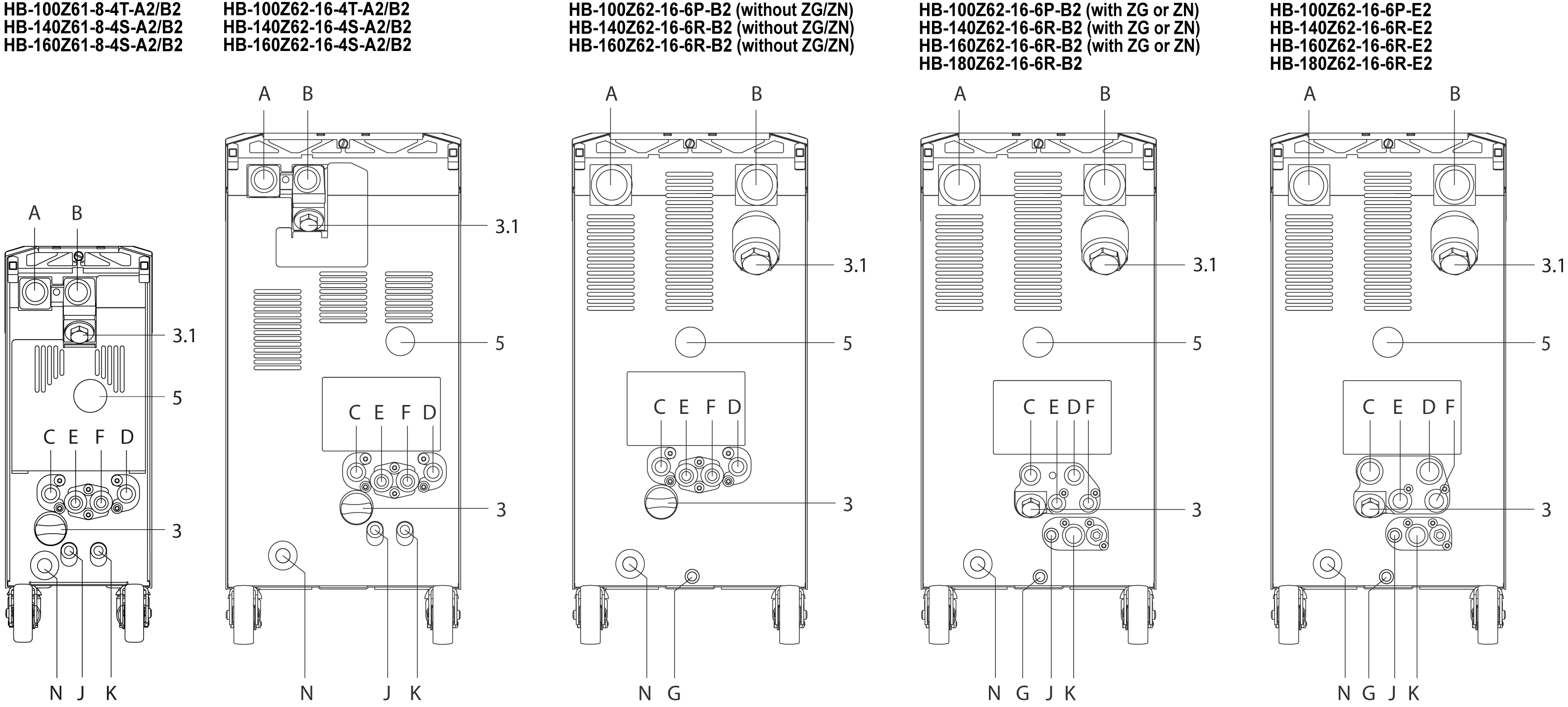

Conexiunile și cele mai importante componente de pe partea din spate a dispozitivului sunt descrise după cum urmează:

A


OUT

Conductă principală

B

IN

Conductă de retur

C

Admisie apă de răcire

D

Escapare de apă de răcire

5

Indicator de presiune

3.1

Filtru conductă de retur

3

Filtru de apă de răcire

E

S1

Admisie apă de sistem *

F

S2

Evacuare de apă de sistem *

J

AIR IN

Admisie aer comprimat (ZG)

K

AIR OUT

Evacuare aer comprimat ** (ZG)

N

-Cablu de alimentare electrică

* Conexiunea poate fi utilizată numai dacă ați trecut la conexiuni separate pentru apa de sistem (→ faceți clic aici).
** Conexiunea poate fi utilizată numai dacă Golirea matriței cu aer comprimat este setată la această priză (→ faceți clic aici ).

Date tehnice

Tip

HB-100Z61/62

HB-140Z61/62

HB-160Z61/62

temperatură max.

100 °C

140 °C

160 °C

Conexiune: Conductă principală, Conductă de retur

Filet

G3/4



Durabilitate
(inclusiv circuitul hidraulic)

20 bar, 120 °C

20 bar, 160 °C

20 bar, 180 °C

Conexiune: apă de răcire

Presiune

2–5 bar

Filet

G3/8

Durabilitate

10 bar, 100 °C

Conexiune: sistem separat de apă

Presiune

2–5 bar

Filet

G1/4

Durabilitate

10 bar, 100 °C

Conexiune: aer comprimat (ZG)

Presiune

2–8 bar *

Filet

G1/4

Durabilitate

10 bar, 100 °C

* Golirea matriței este mai eficientă cu aer comprimat mai mare
