назначение

Замена главного насоса 4T/4S (M 1)

квалификация

профессиональный персонал

Материал

Пос.ИмястатьиПодсчитайте
01

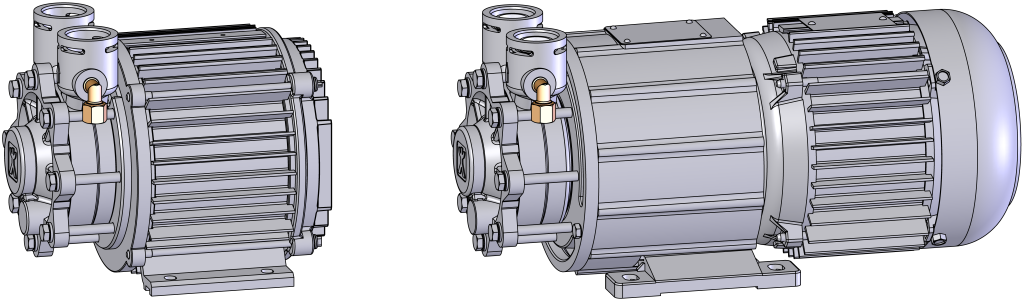

Насос 4T, AY-4271-PM-SR.0005, 380–480 V

Т285821
01

Насос 4T, AY-4271-PM-SR.0006, 200–240

T285831
01

Насос 4S, AY-4271-PM.0001, 380–480 V

T286401
01

Насос 4S, AY-4271-PM.0002, 200–240 V

Т286391
02Уплотнительное кольцо 20x3 — FPM (опционально для трубопроводов)Т286561—4

Необходимый материал

  • Отвертка Torx, размер 20, 30
  • Ключ рожковый, размер 10, 12
  • Монтажная смазка для уплотнительного кольца (например, силиконовая смазка)
  • Герметик для резьбы (например, жидкое уплотнение Loctite 620)
  • кабельная стяжка

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Опасно для жизни из-за магнитного поля!

Сильное магнитное поле в области Насоса с магнитной связью может поставить под угрозу жизнь людей с кардиостимуляторами. Поэтому:
убедитесь, что люди с кардиостимулятором не проводят никаких работ по техническому обслуживанию, которые могут привести к демонтажу магнитной муфты (замена головки насоса, замена разъемного уплотнения чашки).

ОБРАТИТЕ ВНИМАНИЕ!

В полностью собранных насосах магнитные поля полностью экранированы окружающими их компонентами, и при неподвижном или работающем насосе опасности нет.

Охлаждение и опорожнение

  • Выключить устройство с помощью кнопки ввода-вывода ().
    • Устройство отключается и, при необходимости, охлаждается и находится под давлением.

  • На базовом экране нажмите функциональную кнопку ().
  • На базовом экране нажмите функциональную кнопку ().
    • Перед выключением устройство охлаждается и опорожняет форму.

Проверьте давление

  • Выберите [Дисплей] > [Фактические значения] > [Давление в системе].
    • Давление в системе должно отображаться на уровне 0,0 (±0,1) бар.
  • Давление, показываемое манометром, должно составлять 0,0 (+0,3) бар.

  • Выключить главный выключатель (QS 1), вытащить штекер питания.

Снимите крышки и откройте переднюю часть

  • Снимите крышки с устройства (Откройте устройство→).
  • Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.
  • Снимите защитную крышку в корпусе электрооборудования, открутив винты Torx.

Замените запасную часть

ВНИМАНИЕ!

Резьбовые соединения герметизированы резьбовым герметиком и поэтому медленно расцепляются. В противном случае существует опасность повреждения резьбового соединения (например, оторвания головки винта). Вот почему:

  • Если возможно, предварительно разогрейте клеевой состав

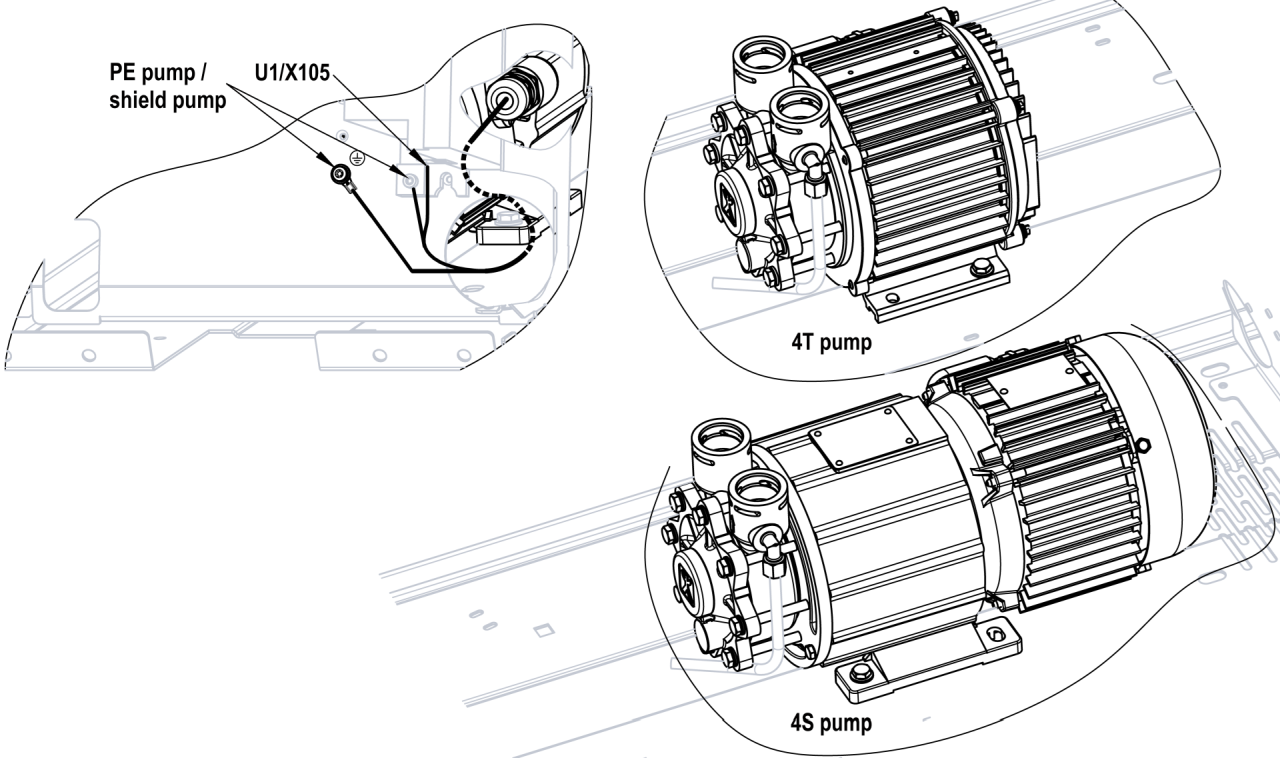

  • Отсоедините разъем X105 от преобразователя частоты (U_1) и отсоедините провода заземления от корпуса электрооборудования.
  • Открутите винты, крепящие насосы, открутите винты.
  • Снимите трубы, ведущие к откачке. Для этого снимите крепежные зажимы.
    • В зависимости от типа устройства для демонтажа трубу необходимо передвинуть или отсоединить в осевом направлении к соответствующему соединению.
  • Отсоедините шлангопровод от углового фитинга (напорный патрубок насоса), если таковой имеется.
  • Выньте Насос из устройства.
  • Снимите угловой фитинг с напорного патрубка «Насос».
  • Установите угловой фитинг на новый Насос с помощью резьбового герметика.
  • Вставьте в устройство новый Насос и свободно установите крепежные винты (пока не затягивайте).
  • Проверьте уплотнительные кольца труб на предмет износа и при необходимости замените их.
    • В качестве вспомогательного средства при сборке рекомендуется использовать монтажную смазку для уплотнительных колец.
  • Установите трубы и установите крепежные зажимы.
  • Затяните крепежные болты Насоса.
  • Подсоедините шлангопровод к угловому штуцеру (напорное соединение «Насос») и затяните.
  • Снова подключите разъем X105 на преобразователь частоты (U_1) и прикрепите заземляющие провода к корпусу электрооборудования.

Закрыть переднюю часть

  • Установите защитную крышку на корпус электрооборудования и закрепите ее винтами Torx.
  • Сложите переднюю часть и закрепите 2 винта Torx.

Проверьте герметичность и функции

Выключить и установить крышки

  • На базовом экране нажмите функциональную кнопку ().
    • Устройство остывает до тех пор, пока температура не станет ниже температуры охлаждения. Затем устройство отключается.

  • Выключить устройство с помощью кнопки ввода-вывода ().
    • Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
  • Снова прикрепите чехлы к устройству (→Откройте устройство).
