цель

Замена вентилятора 12 V (EV 1)

квалификация

профессиональный персонал

Материал

Пос.ИмяT28738T29342
01

поклонник 12 V, 0,6 m

1-
01

поклонник 12 V, 0,95 m

-1

Необходимый материал

  • Отвертка Torx, размер 20

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охладиться и выключить

  • На базовом экране нажмите функциональную кнопку ().
    • Устройство остывает до тех пор, пока температура не станет ниже температуры охлаждения. Затем устройство отключается.

Открытая передняя часть

  • Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.
  • Снимите защитную крышку в корпусе электрооборудования, открутив винты Torx.

Замените запасную часть

ОБРАТИТЕ ВНИМАНИЕ!

При замене вентилятора рекомендуется очистить коврик воздушного фильтра в нижней части устройства и при необходимости заменить его. Нажмите здесь...

  • Отсоедините разъем X24 от платы устройства GIF-61 и полностью удалите его.

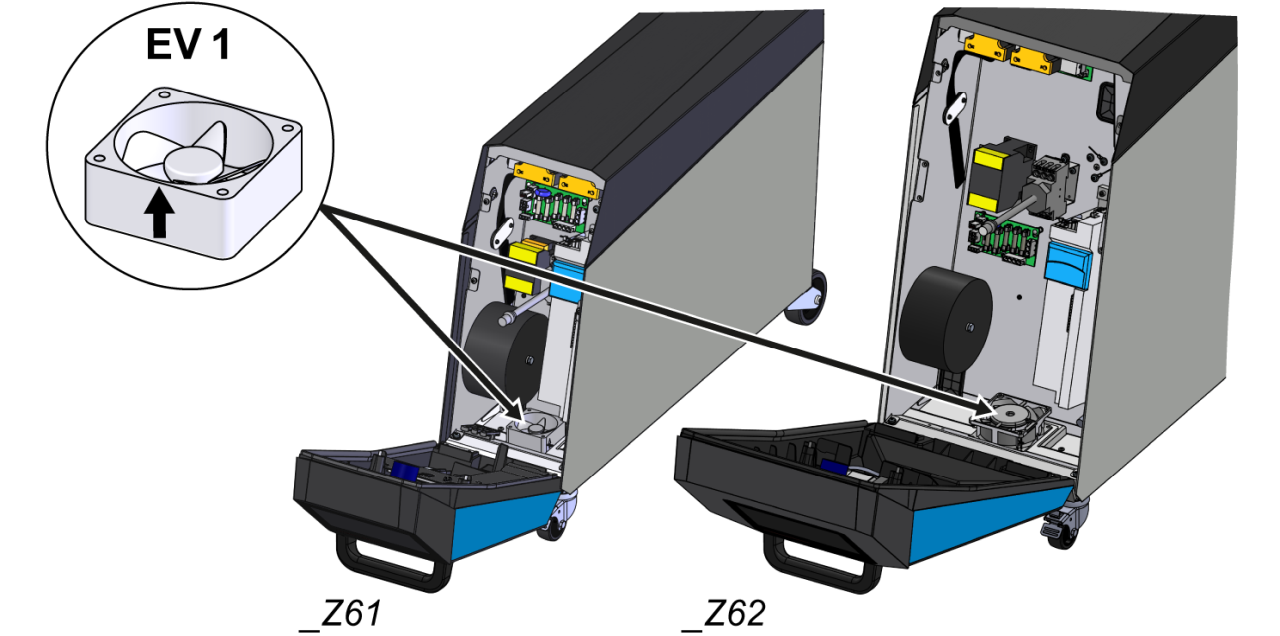

  • Снимите вентилятор (EV_1)
    • Важно: Вентилятор не ввинчивается — он фиксируется только в корпусе электрооборудования через защитную крышку.
  • Установите новый вентилятор (EV_1).
    • Убедитесь, что поток воздуха направлен внутрь устройства (см. стрелку на корпусе вентилятора).
  • Подключите разъем X24 к плате устройства GIF-61 и подключитесь.

Близко спереди

  • Установите защитную крышку на корпус электрооборудования и закрепите ее винтами Torx.
  • Сложите переднюю часть и закрепите 2 винта Torx.

Проверьте функции

  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.
  • Обнулите интервал обслуживания замененного компонента (→ график технического обслуживания).

Выключить

  • Выключить устройство с помощью кнопки ввода-вывода ().
    • Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
