назначение

Модернизация дополнительного оборудования ZB ZF

квалификация

силицитарный шланг

Материал

Пос.ИмястатьиТ29257
01

завинчивание 6i-1/8 – Ms

T212031
02

датчик давления 0–25 bar, 1,4 m – INOX

Т25305-6 +Т24472-313
1
03

шланговая магистраль DN3x570 – Ms

Т286361
04

Уплотнительное кольцо 7,5x2 – FPM

Т286622
05

винт PT-4x12 – TORX

Б32657321
06Типовая табличкаT192773

Необходимый материал

  • Отвертка Torx, размер 20, 30
  • Ключ рожковый, размер 11
  • Крестовая отвертка
  • Шестигранный ключ, размер 5
  • вентилятор горячего воздуха
  • жидкостное уплотнение (например, Loctite 620) или тефлоновая лента

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и опорожнение

  • На базовом экране нажмите функциональную кнопку ().
  • На базовом экране нажмите функциональную кнопку ().
    • Перед выключением устройство охлаждается и опорожняет форму.

Проверьте давление и выключите

  • Выключить главный выключатель (QS 1), вытащить штекер питания.

Снимите крышки и откройте переднюю часть

  • Снимите крышки с устройства (Откройте устройство→).
  • Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.
  • Снимите всю верхнюю крышку воздуховода. Для этого открутите и открутите 6 крепежных винтов.

Установка датчика давления

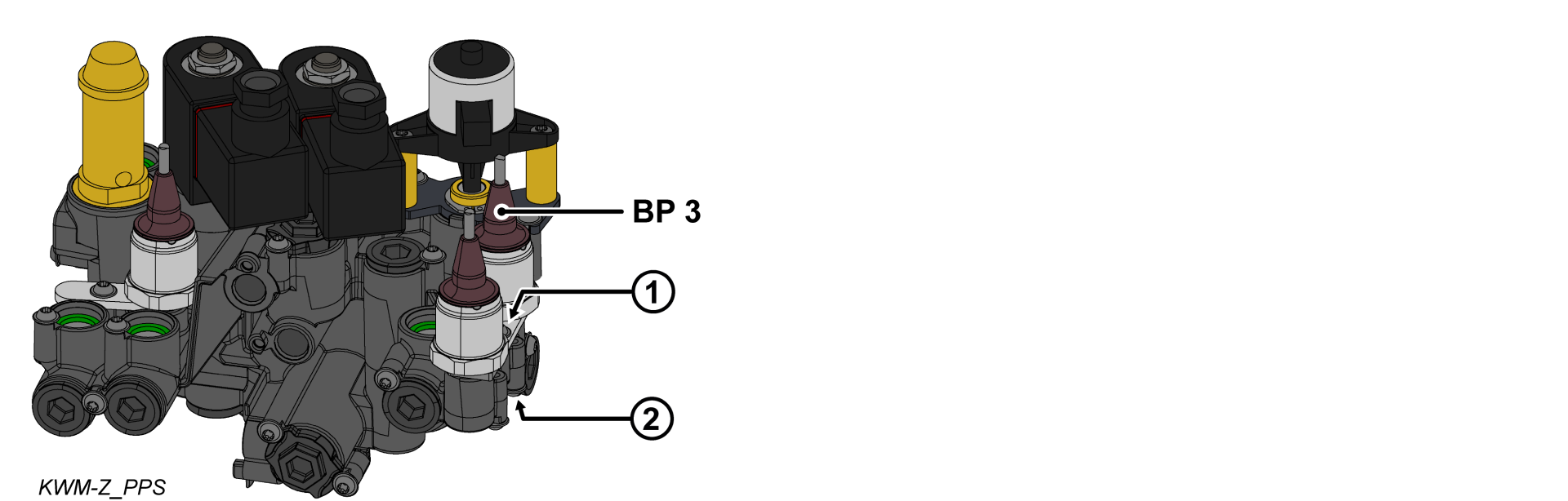

  • Снимите кронштейн (①) с модуля охлаждающей воды.
  • Установите уплотнительное кольцо на датчик давления (BP_3).
  • Установите датчик давления (BP_3) и кронштейн и закрепите их крепежным винтом.
    • Для пластикового модуля охлаждающей воды (PPS) затяните винт со скоростью 2 Нм — не превышайте ее!

Установите гидравлическое соединение

ВНИМАНИЕ!

Резьбовые соединения герметизированы резьбовым герметиком и поэтому медленно расцепляются. В противном случае существует опасность повреждения резьбового соединения (например, оторвания головки винта). Вот почему:

  • Если возможно, предварительно разогрейте клеевой состав

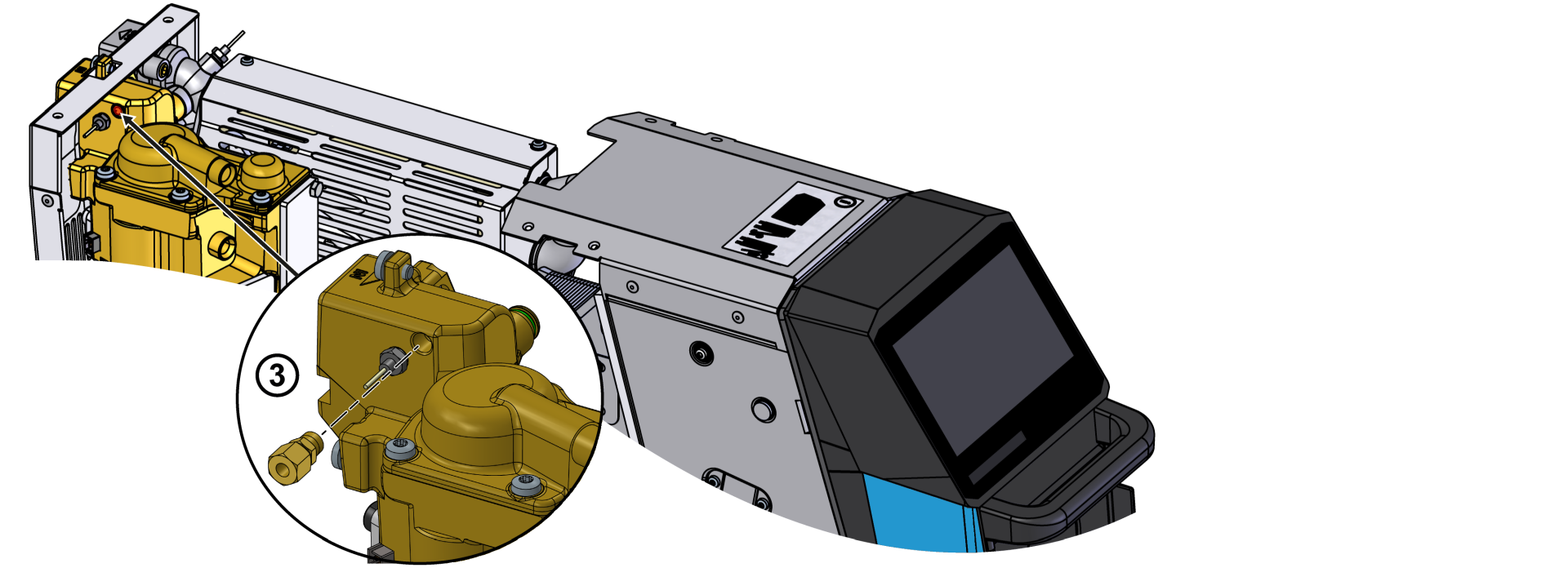

  • Снимите уплотнительный винт на модуле теплопередачи (WTM).
  • Установите новое резьбовое соединение (③) с помощью резьбового герметика.
  • Установите новый шланг DN3 между модулем охлаждающей воды (KWM, ②) и модулем теплопередачи (WTM, ③).

  • Переустановите крышку воздуховода с помощью 6 крепежных винтов.

Подключите кабель и прикрепите его к типовой табличке

  • Проложите и подключите кабель от датчика давления (BP_3) к плате устройства GIF-61.
    • BP_3 → X31.3 (GIF-61)
  • Сложите переднюю часть и закрепите 2 винта Torx.

  • Поместите таблички нового типа на заднюю стенку и на внутреннюю сторону передней двери устройства.
  • Закрыть входную дверь.

Проверьте калибровку

ВНИМАНИЕ — Неправильная калибровка опасна!

Неправильная калибровка может привести к неисправности устройства. Поэтому: проверьте калибровка

  • Подключите штекер питания и включите главный выключатель (QS 1).
  • Убедитесь, что устройство бесконтактное. Давление, показываемое манометром, должно составлять 0,0 (+0,3) бар.
  • Выберите [Дисплей] > [Фактические значения] > [Давление в системе].
    • Давление в системе должно составлять 0,0 (±0,1) бар.
    • Если отклонение составляет >0,1 бар, датчик давления необходимо откалибровать.

Откалибруйте датчик давления

В случае большей линейной ошибки отдельные датчики давления могут быть откалиброваны.

  • Выберите [Профиль пользователя] и установите для него значение «Алименты».
  • Выберите [Сервис] > [Калибровка] > [Давление] > [Датчик давления со смещением 3].
    • Задайте смещение соответствующим образом.
  • Повторите процесс проверки.

Проверьте герметичность и функции

  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.

Выключить и установить крышки

Выключить устройство с помощью кнопки ввода-вывода ().

  • Устройство отключается и, при необходимости, охлаждается и находится под давлением.
