Соединения Термо-6
ВНИМАНИЕ!
Требования к электрооборудованию и гидравлике должны соответствовать информации, содержащейся в технических данных. Нажмите здесь, чтобы получить дополнительную информацию
Электрооборудование
Обеспечьте электрические соединения квалифицированными электриками при следующих условиях:
- Выполняйте электрическое соединение только после того, как гидравлические соединения будут выполнены.
- Линейное напряжение, частота и давление блока контроля температуры должны соответствовать информации на паспортной табличке и в технических данных, нажмите здесь
приступайте к выполнению следующих действий:
- Установите подключение к электросети
- Опциональная возможность подключения интерфейсов передачи данных, внешнего управления и/или внешних датчиков, нажмите здесь
Гидравлические
Выполняйте гидравлические соединения квалифицированным гидравлическим персоналом в следующих условиях:
- Винтовые соединения и шлангопроводы должны соответствовать спецификациям, указанным в технических данных (устойчивость к давлению и температуре).
- Если рекомендуемое шланговое соединение не может быть подключено к внешнему контуру теплопередачи, для достижения наименьших потерь давления необходимо уменьшить поперечное сечение на внешнем контуре теплопередачи, а не на устройстве.
- Используйте монтажную пасту для всех винтовых соединений, так как они могут застревать (особенно нержавеющая сталь на нержавеющей стали).
- Винт с метрической шестигранной головкой M8 для креплений и аксессуаров должен быть затянут с максимальным крутящим моментом 20 Нм.
- Чтобы оптимально использовать охлаждающую способность блока контроля температуры, охлаждающая вода должна быть как можно короче и без противодавления.
- Обеспечьте достаточную защиту соединений шлангов от прямого контакта, чтобы избежать риска ожогов.
приступайте к выполнению следующих действий:
- Подключите насадки и аксессуары
- Подключите впускное и выпускное отверстия охлаждающей воды
- Подключите Передачу и Перемотку
- Опциональная система подключения системы ввода и выпуска воды, нажмите здесь
- Опционально подключите ввод и выпуск сжатого воздуха, нажмите здесь
Порты и наиболее важные компоненты на задней панели устройства описаны следующим образом:
A | OUT | Подющ. |
B | IN | Орбатский |
C |  | Бод охладяной воды |
D |  | Быход охладяной воды |
E | S1 | Системный ввод воды * |
F | S2 | Системный водоотвод * |
G |  | Слив воды (только с радиальным колесным насосом, без ZG/ZN) |
J | AIR IN | Ввод сжатого воздуха (ZG) |
K | AIR OUT | Выход сжатого воздуха ** (ZG) |
N | -- | Шнур питания |

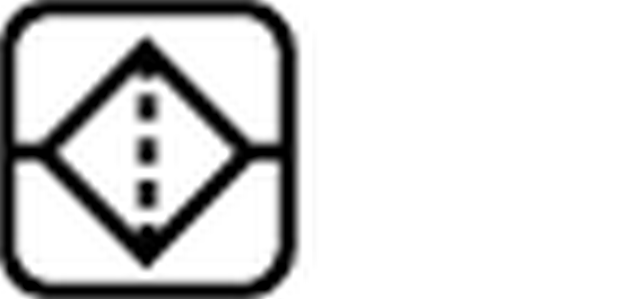

3 |  | Фильтр | Ввод охлаждающей воды |
| 3.1 | | Фильтр | Перемотка назад |
5 |  | Индикатор давления |
* Соединение следует использовать только в том случае, если вы перешли на отдельные соединения для подачи воды в систему. Нажмите здесь ** Подключение можно использовать только в том случае, если к этой розетке установлено опорожнение пресс-формы сжатым воздухом. Нажмите здесь
