тип

HB-100Z61

HB-140Z61

HB-160Z61

максимальная температура

100 °C

140 °C

160 °C

Объем циркуляции устройства (прибл.)

1,4 L

Размеры (размерная диаграмма)

Высота

510 mm

ширина

190 mm

Глубина

793 mm

Максимальный вес

55 kg

59 kg

59 kg

Окружение

температура

5−40 °C

относительная влажность

35–85 RH(без конденсации)

Непрерывный уровень звука

<70 dB(A)

Температура поверхности
(задняя часть устройства)

>55 °C

Пригодность для чистых помещений

«At Rest» <ISO Classe 6 (Cl. 1 000)

«In Operation» ISO Classe 7 (Cl. 10 000)

измерение температуры

разрешение

0,1 °C

Точность управления

±0,1 °C

Терпимость

±0,8 °C

измерение расхода

диапазон измерения

0,4–60 L/min

разрешение

0,1 L/min

Допуск

± (5% от измеренного значения + 0,1 л/мин)

Измерение давления

Диапазон измерения

0–20 bar

разрешение

0,1 bar

Терпимость

±5 %от конечного значения

индикатор давления насоса

допуск

±10 %от конечного значения

Гидравлические соединениянажмите здесь

Электрические соединения

Выключатель остаточного тока

ОБРАТИТЕ ВНИМАНИЕ!

Мы рекомендуем использовать автоматический выключатель остаточного тока (УЗО) типа B, поскольку блоки контроля температуры оснащены преобразователем частоты. УЗО типа A не подходят. Ток утечки составляет не более 5 мА на устройство.

кабель питания устройства

3LPE, 4 m(в стандартной комплектации)

H07RN-F/H07BQ-F (CE)

SO/SOW/SOOW (UL/CSA)

поперечное сечение

400/460 V, 8 kW: 4x2,5 mm2 (CE) / 4xAWG 12 (UL/CSA)

220 V, 8 kW: 4x6,0 mm2 (CE) / 4xAWG 10 (UL/CSA)

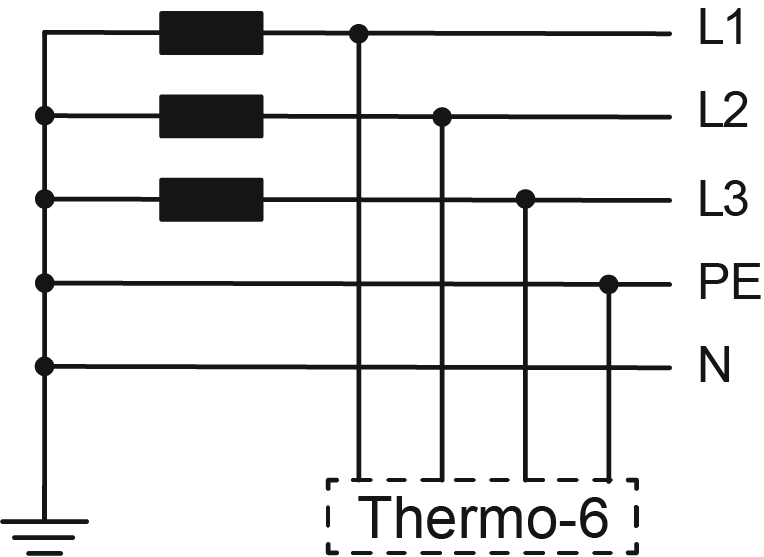

сетевая система

TN(сеть с защитным проводником)

линейное напряжениесм. типовую табличку на устройстве
Гарантия предварительной гарантии
Номинальный ток короткого замыкания

6 kA


категория перенапряжения

II

Степень загрязнения

2

класс защиты

IP 44
