účel

Výmena elektromagnetického ventilu 24 VAC

kvalifikácia

odborný personál

Materiál

Poz.OznačeniePoložkyT21076

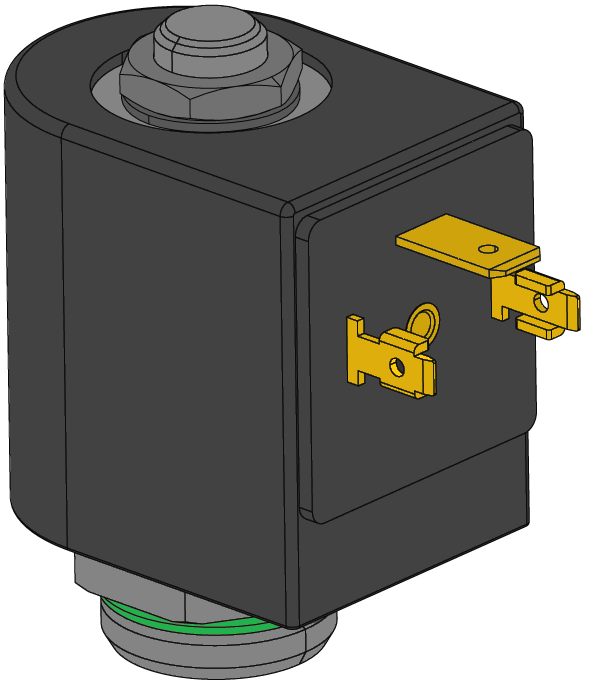

01Kompletný elektromagnetický ventil, 24 VACT210761

Požadovaný materiál

  • Skrutkovač Torx veľkosť 20
  • Krúžkový kľúč, veľkosť 14, 22
  • Krížový skrutkovač
  • tester magnetického poľa (ak je k dispozícii)

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vyprázdniť

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    • Pred vypnutím zariadenie vychladne a vyprázdni formu.

Skontrolujte tlak a vypnite

  • Vyberte položky [Zobraziť] > [Skutočné Hodnoty] > [Systémový Tlak].
    • Systémový tlak musí zobrazovať 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrom musí byť 0,0 (+0,3) bar.

Odstráňte kryty

Vymeňte náhradný diel

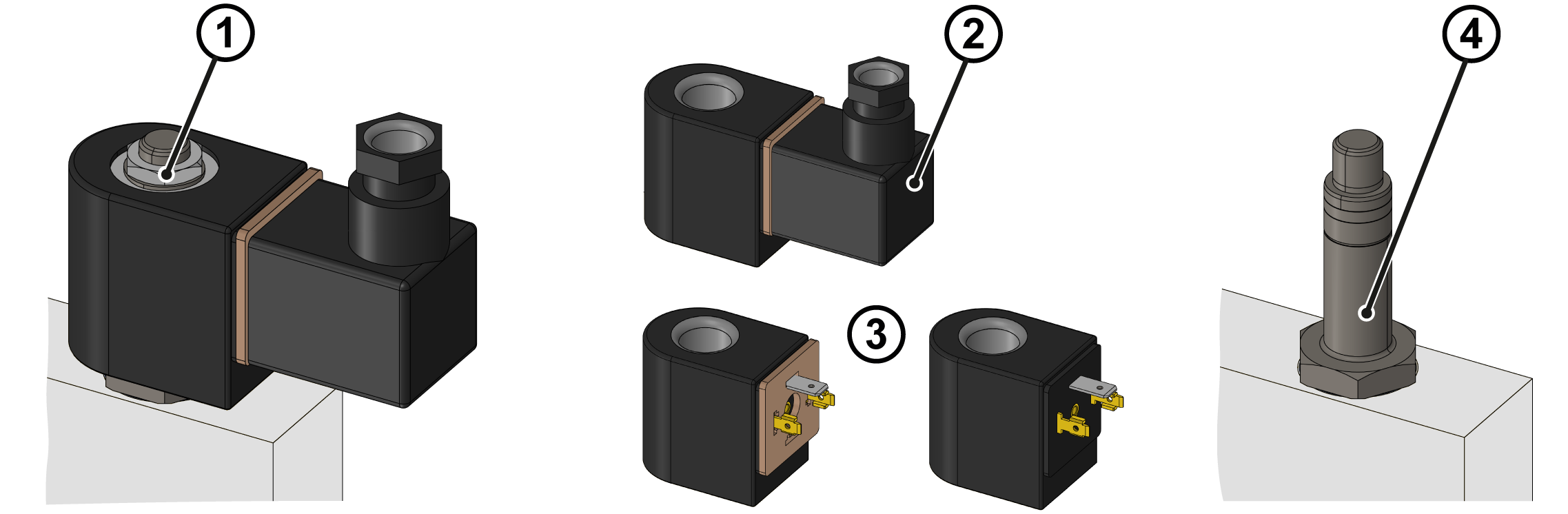

  • Odstráňte montážnu maticu a podložku z elektromagnetickej cievky (①).
  • Odstráňte elektromagnetickú cievku pomocou ventilovej zátky.
  • Odskrutkujte montážnu skrutku na zátke ventilu (②).
  • Odstráňte zátku ventilu a tesnenie z elektromagnetickej cievky.
  • Pomocou krúžkového kľúča vyberte a odskrutkujte teleso ventilu (④).

POZNÁMKA!

Počas inštalácie zabezpečte správne uťahovacie momenty. To zaisťuje bezpečné a pevné spojenie.

  • Nainštalujte nové puzdro ventilu a utiahnite ho príslušným uťahovacím momentom v závislosti od materiálu (④):
    • Plast (PPS): 4 Nm — neprekračujte ho!
    • Mosadz (Ms): 15 Nm
  • Preneste tesnenie zo starej magnetickej cievky na novú (③).
  • Pripojte zátku ventilu k elektromagnetickej cievke a zaistite ju montážnou skrutkou (②).
  • Umiestnite elektromagnetickú cievku so zátkou ventilu na puzdre ventilu.
  • Opätovne namontujte montážnu maticu s podložkou a utiahnite (①).

Skontrolujte tesnosť a funkcia

  • Pripojte prívod chladiaca voda (pripojenie C).
  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.
    • Tester magnetického poľa sa môže použiť na kontrolu, či je magnetická cievka aktivovaná a či sa ventil otvorí, keď je ventil aktivovaný.

Vypnúť a nainštalovať kryty

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    • Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
