účel

Výmena snímača tlaku (BP 1, BP 2, BP 3)

kvalifikácia

odborný personál

Materiál

Poz.OznačeniePoložkyT25305-X
01

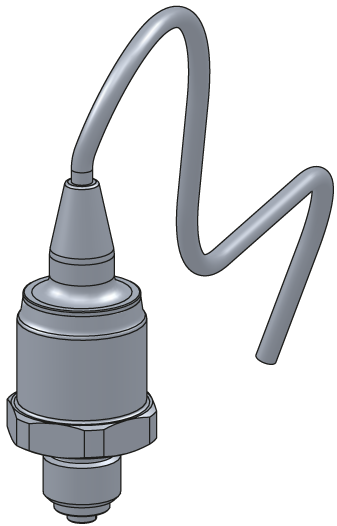

snímač tlaku 0–25 bar

T25305-X1
02

O-krúžok 7,5x2 – FPM (optional)

T286621

Požadovaný materiál

  • Skrutkovač Torx veľkosť 20
  • káblový zväzok

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vypustiť

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    • Pred vypnutím zariadenie vychladne a vyprázdni formu.

Skontrolujte tlak a vypnite

  • Vyberte položky [Zobraziť] > [Skutočné Hodnoty] > [Systémový Tlak].
    • Systémový tlak musí zobrazovať 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrom musí byť 0,0 (+0,3) bar.

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.

Odstráňte kryty a otvorte prednú časť

  • Odstráňte kryty zo zariadenia (→Otvorte zariadenie).
  • Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.

Vymeňte náhradný diel

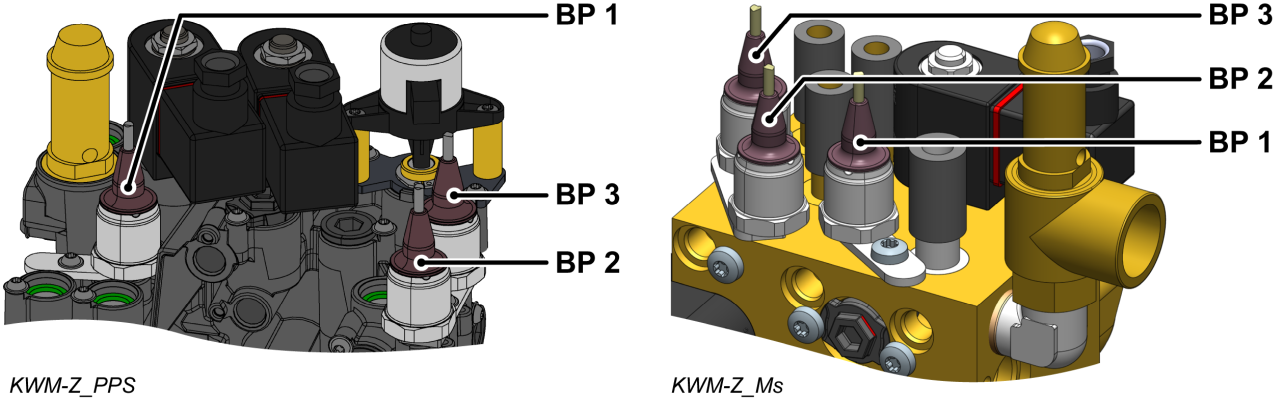

  • Odstráňte kábel snímača tlaku (BP_1, BP_2, BP_3) na doske zariadenia GIF-61 a kábel úplne vyberte.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Odstráňte skrutku Torx a odstráňte montážnu dosku.
  • Odstráňte snímač tlaku.
  • V prípade potreby použite nový O-krúžok (T28662). V opačnom prípade použite predchádzajúci O-krúžok.
    • Uistite sa, že tesniaci povrch je čistý a bez nečistôt.
  • Nainštalujte nový snímač tlaku a držiak a zaistite pomocou montážnej skrutky.
    • Pre plastový modul chladiaca voda (PPS) utiahnite skrutku 2 Nm - neprekračujte ju!
  • Nasaďte a pripojte kábel zo snímača tlaku (BP_1, BP_2, BP_3) k doske zariadenia GIF-61.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Znovu pripevnite odstránené káblové zväzky alebo ich vymeňte za nové.
  • Sklopte prednú časť a zaistite 2x skrutky Torx.

Overiť kalibrácia

POZOR - nebezpečenstvo nesprávnej kalibrácie!

Nesprávna kalibrácia môže spôsobiť poruchu zariadenia. Preto: skontrolujte kalibrácia

  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
  • Uistite sa, že zariadenie je bez tlaku. Tlak zobrazený manometrom musí byť 0,0 (+0,3) bar.
  • Vyberte položky [Zobraziť] > [Skutočné Hodnoty] > [Tlak v systéme].
    • Systémový tlak by mal ukazovať 0,0 (± 0,1) bar.
    • Ak je odchýlka > 0,1 baru, snímač tlaku musí byť kalibrovaný.

Kalibrácia snímača tlaku

V prípade väčších lineárnych chýb je možné kalibrovať jednotlivé snímače tlaku.

  • Vyberte položku [Profil používateľa] a nastavte ju na „udržiavanie“.
  • Vyberte položky [Servis ] > [Kalibrácia ] > [Tlak] > [Posun snímača Tlaku 1/2/3].
    • Podľa toho nastavte posun.
  • Zopakujte proces overenia

Skontrolujte tesnosť a funkcia

  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.

Vypnúť a nainštalovať kryty

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    • Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
  • Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
