účel

Výmena elektromagnetického ventilu nepriamo 24 VAC, ODE

kvalifikácia

odborný personál

Materiál

Poz.OznačenieT28573
01

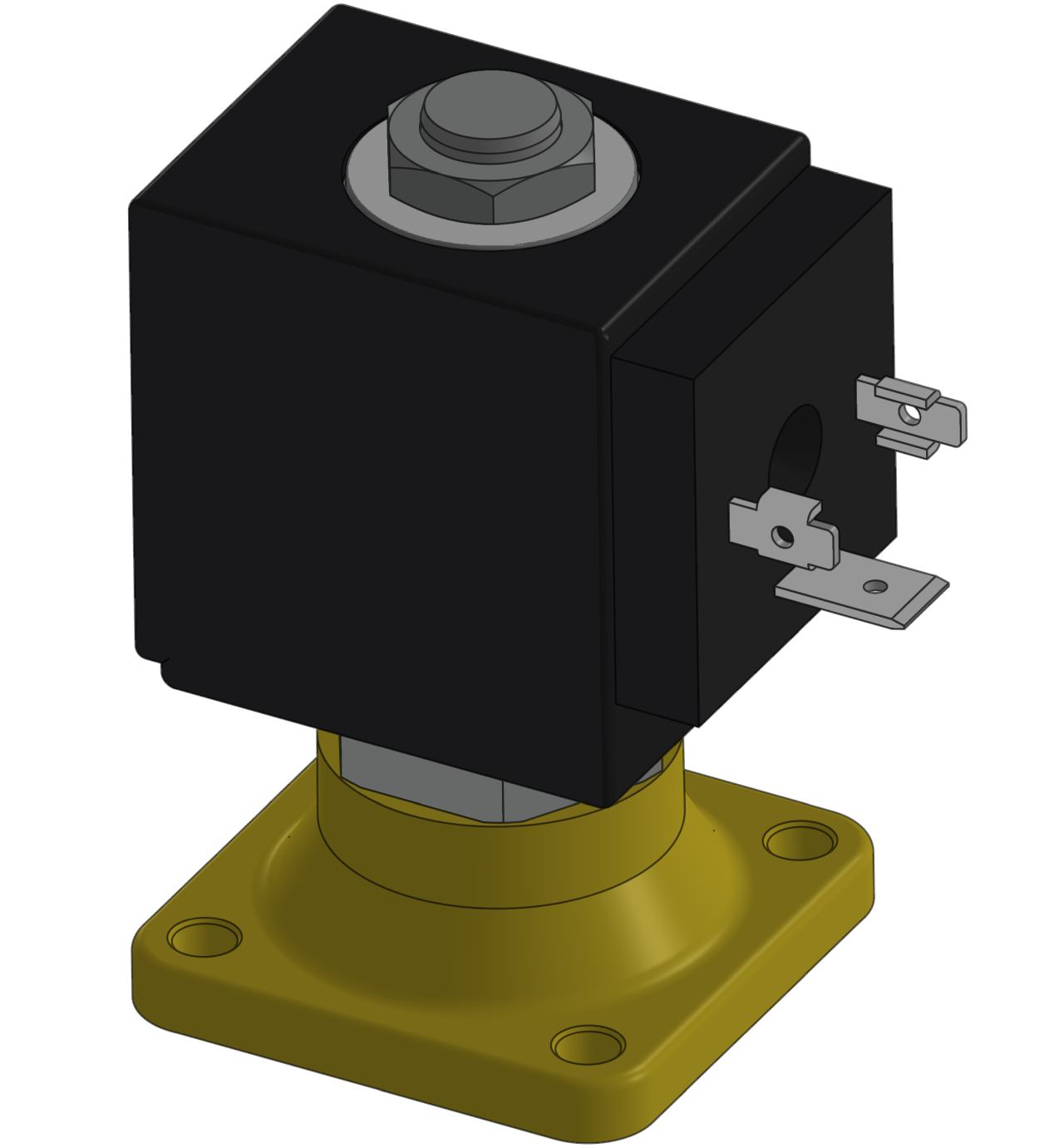

Nepriamy elektromagnetický ventil 24 VAC, ODE

1

Požadovaný materiál

  • Skrutkovač Torx veľkosť 20
  • Krúžkový kľúč, veľkosť 14
  • Krížový skrutkovač
  • tester magnetického poľa (ak je k dispozícii)

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vyprázdniť

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    • Pred vypnutím zariadenie vychladne a vyprázdni formu.

Skontrolujte tlak a vypnite

  • Vyberte položky [Zobraziť] > [Skutočné Hodnoty] > [Systémový Tlak].
    • Systémový tlak musí zobrazovať 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrom musí byť 0,0 (+0,3) bar.

Odstráňte kryty

Vymeňte náhradný diel

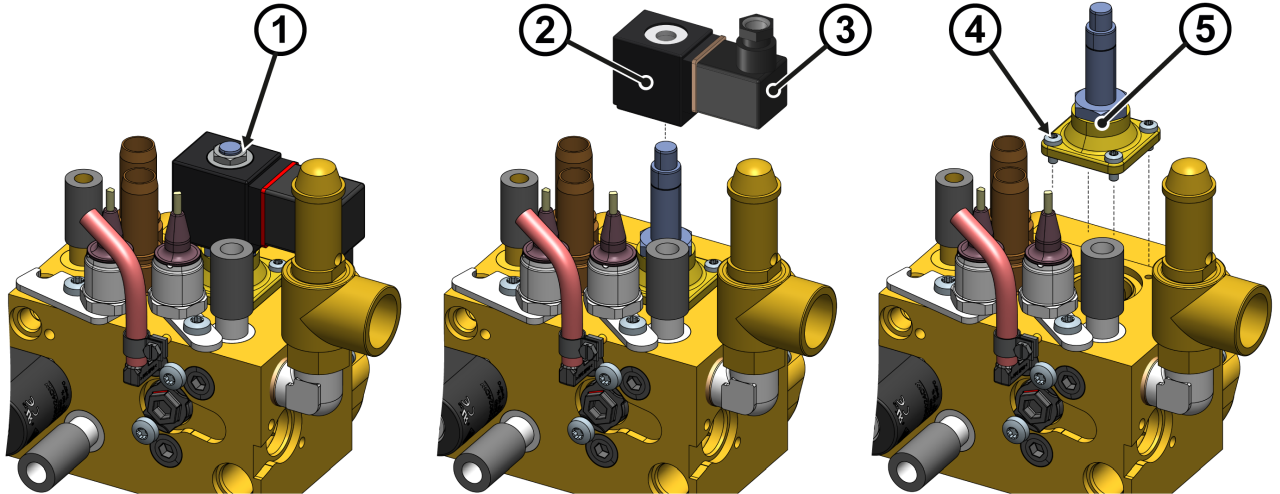

  • Odstráňte a odstráňte montážnu maticu a podložku z elektromagnetickej cievky ①.
  • Odstráňte elektromagnetickú cievku pomocou ventilovej zátky ②.
  • Odstráňte montážnu skrutku na zátke ventilu ③.
  • Odstráňte zátku ventilu a tesnenie z elektromagnetickej cievky.
  • Odskrutkujte a odskrutkujte montážne skrutky z krytu puzdra ventilu 4 krát ④.
  • Odstráňte kryt puzdra ventilu s časťami ventilu (kotva, tlačná pružina, membrána) ⑤.
  • Nainštalujte nový kryt telesa ventilu s časťami ventilu ⑤
    • Uistite sa, že tesniaci povrch je čistý a bez nečistôt.
  • Namontujte 4x montážne skrutky z krytu puzdra ventilu a utiahnite ④
  • Preneste tesnenie zo starej magnetickej cievky na novú.
  • Pripojte zátku ventilu k elektromagnetickej cievke a zaistite ju montážnou skrutkou ③.
  • Umiestnite elektromagnetickú cievku so zátkou ventilu na teleso ventilu ②.
  • Opätovne namontujte montážnu maticu s podložkou a utiahnite ①.

Skontrolujte tesnosť a funkcia

  • Pripojte prívod chladiaca voda (pripojenie C).
  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.
    • Tester magnetického poľa sa môže použiť na kontrolu, či je magnetická cievka aktivovaná a či sa ventil otvorí, keď je ventil aktivovaný.

Vypnúť a nainštalovať kryty

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    • Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
